1. 線形光耦介紹



光隔離是一種很常用的信號隔離形式。常用光耦器件及其外圍電路組成。由于光耦電路簡單，在數字隔離電路或數據傳輸電路中常常用到，如UART協議的20mA電流環。對于模擬信號，光耦因?yàn)檩斎胼敵龅木€形較差，并且隨溫度變化較大，限制了其在模擬信號隔離的應用。



對于高頻交流模擬信號，變壓器隔離是最常見的選擇，但對于支流信號卻不適用。一些廠家提供隔離放大器作為模擬信號隔離的解決方案，如ADI的AD202，能夠提供從直流到幾K的頻率內提供0.025%的線性度，但這種隔離器件內部先進行電壓-頻率轉換，對產生的交流信號進行變壓器隔離，然后進行頻率-電壓轉換得到隔離效果。集成的隔離放大器內部電路復雜，體積大，成本高，不適合大規模應用。



模擬信號隔離的一個比較好的選擇是使用線形光耦。線性光耦的隔離原理與普通光耦沒有差別，只是將普通光耦的單發單收模式稍加改變，增加一個用于反饋的光接受電路用于反饋。這樣，雖然兩個光接受電路都是非線性的，但兩個光接受電路的非線性特性都是一樣的，這樣，就可以通過反饋通路的非線性來抵消直通通路的非線性，從而達到實現線性隔離的目的。



市場上的線性光耦有幾中可選擇的芯片，如Agilent公司的HCNR200/201，TI子公司TOAS的TIL300，CLARE的LOC111等。這里以HCNR200/201為例介紹。



2. 芯片介紹與原理說明

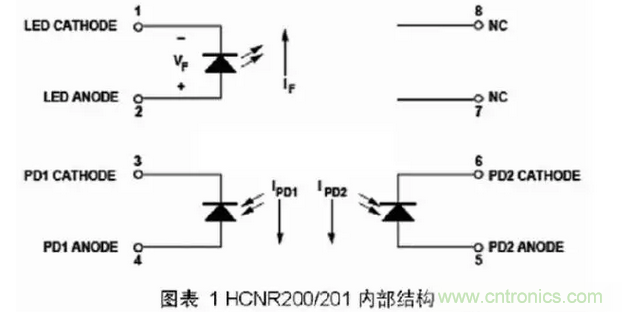

HCNR200/201的內部框圖如下所示

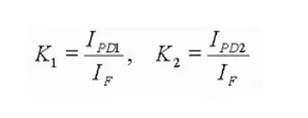

其中1、2引作為隔離信號的輸入，3、4引腳用于反饋，5、6引腳用于輸出。1、2引腳之間的電流記作IF，3、4引腳之間和5、6引腳之間的電流分別記作IPD1和IPD2。輸入信號經過電壓-電流轉化，電壓的變化體現在電流IF上，IPD1和IPD2基本與IF成線性關系，線性系數分別記為K1和K2,即





K1與K2一般很小（HCNR200是0.50%），并且隨溫度變化較大（HCNR200的變化范圍在0.25%到0.75%之間），但芯片的設計使得K1和K2相等。在后面可以看到，在合理的外圍電路設計中，真正影響輸出/輸入比值的是二者的比值K3,線性光耦正利用這種特性才能達到滿意的線性度的。



HCNR200和HCNR201的內部結構完全相同，差別在于一些指標上。相對于HCNR200，HCNR201提供更高的線性度。



采用HCNR200/201進行隔離的一些指標如下所示：



* 線性度：HCNR200：0.25%，HCNR201：0.05%；

* 線性系數K3：HCNR200：15%，HCNR201：5%；

* 溫度系數：-65ppm/oC；

* 隔離電壓：1414V；

* 信號帶寬：直流到大于1MHz。



從上面可以看出，和普通光耦一樣，線性光耦真正隔離的是電流，要想真正隔離電壓，需要在輸出和輸出處增加運算放大器等輔助電路。下面對HCNR200/201的典型電路進行分析，對電路中如何實現反饋以及電流-電壓、電壓-電流轉換進行推導與說明。



3. 典型電路分析

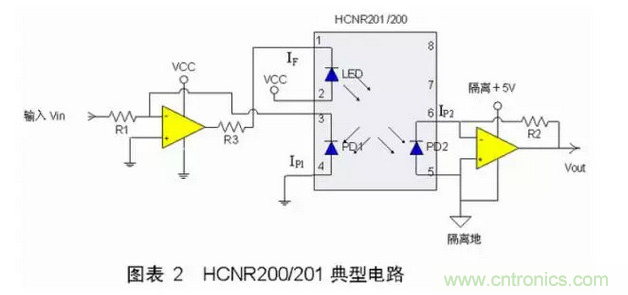

Agilent公司的HCNR200/201的手冊上給出了多種實用電路，其中較為典型的一種如下圖所示：







設輸入端電壓為Vin，輸出端電壓為Vout，光耦保證的兩個電流傳遞系數分別為K1、K2，顯然，，和之間的關系取決于和之間的關系。

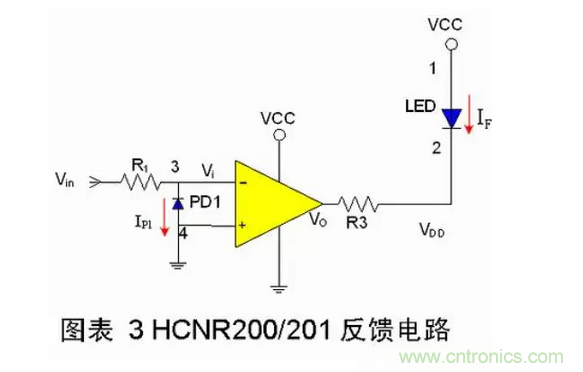

將前級運放的電路提出來看，如下圖所示：





設運放負端的電壓為，運放輸出端的電壓為，在運放不飽和的情況下二者滿足下面的關系：



Vo=Voo-GVi  (1)



其中是在運放輸入差模為0時的輸出電壓，G為運放的增益，一般比較大。

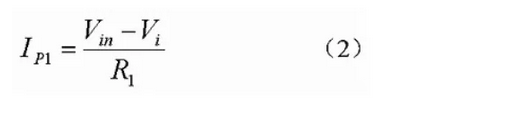

忽略運放負端的輸入電流，可以認為通過R1的電流為IP1，根據R1的歐姆定律得：





通過R3兩端的電流為IF，根據歐姆定律得：





其中,為光耦2腳的電壓，考慮到LED導通時的電壓基本不變，這里的作為常數對待。



根據光耦的特性，即



K1=IP1/IF  (4)

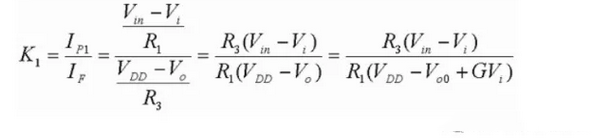

將和的表達式代入上式，可得：

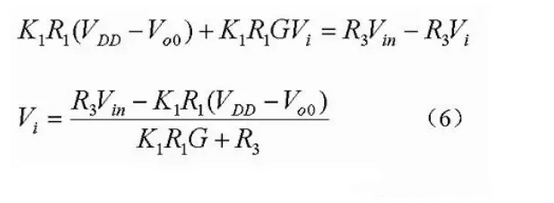

上式經變形可得到：





將的表達式代入（3）式可得：

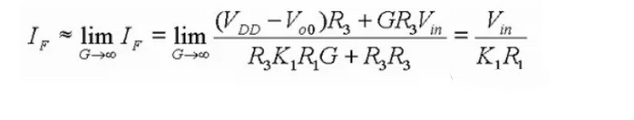

考慮到G特別大，則可以做以下近似：

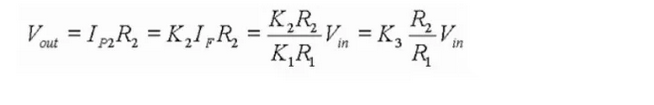

這樣，輸出與輸入電壓的關系如下：





可見，在上述電路中，輸出和輸入成正比，并且比例系數只由K3和R1、R2確定。一般選R1=R2，達到只隔離不放大的目的。



4. 輔助電路與參數確定



上面的推導都是假定所有電路都是工作在線性范圍內的，要想做到這一點需要對運放進行合理選型，并且確定電阻的阻值。



4.1 運放選型



運放可以是單電源供電或正負電源供電，上面給出的是單電源供電的例子。為了能使輸入范圍能夠從0到VCC，需要運放能夠滿擺幅工作，另外，運放的工作速度、壓擺率不會影響整個電路的性能。TI公司的LMV321單運放電路能夠滿足以上要求，可以作為HCNR200/201的外圍電路。



4.2 阻值確定



電阻的選型需要考慮運放的線性范圍和線性光耦的最大工作電流IFmax。K1已知的情況下，IFmax又確定了IPD1的最大值IPD1max，這樣，由于Vo的范圍最小可以為0，這樣，由于考慮到IFmax大有利于能量的傳輸，這樣，一般取最大值。

另外，由于工作在深度負反饋狀態的運放滿足虛短特性，因此，考慮IPD1的限制，這樣，R2的確定可以根據所需要的放大倍數確定，例如如果不需要放大，只需將R2=R1即可。



另外由于光耦會產生一些高頻的噪聲，通常在R2處并聯電容，構成低通濾波器，具體電容的值由輸入頻率以及噪聲頻率確定。



4.3 參數確定實例



假設確定Vcc=5V，輸入在0-4V之間，輸出等于輸入，采用LMV321運放芯片以及上面電路，下面給出參數確定的過程。



* 確定IFmax：HCNR200/201的手冊上推薦器件工作的25mA左右；

* 確定R3：R3=5V/25mA=200；

* 確定R1：;

* 確定R2：R2=R1=32K。



5. 總結



本文給出了線性光耦的簡單介紹以及電路設計、參數選擇等使用中的注意事項與參考設計，并對電路的設計方法給出相應的推導與解釋，供廣大電子工程師參考。
