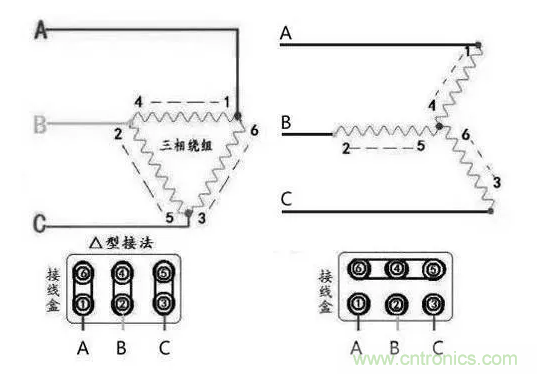

首先我們看下電機的內部繞組，三相異步電機內部有三個繞組，有星和三角形兩種接法。





星型就是三個繞組的尾端連到一起，三角形是三個繞組首尾連接

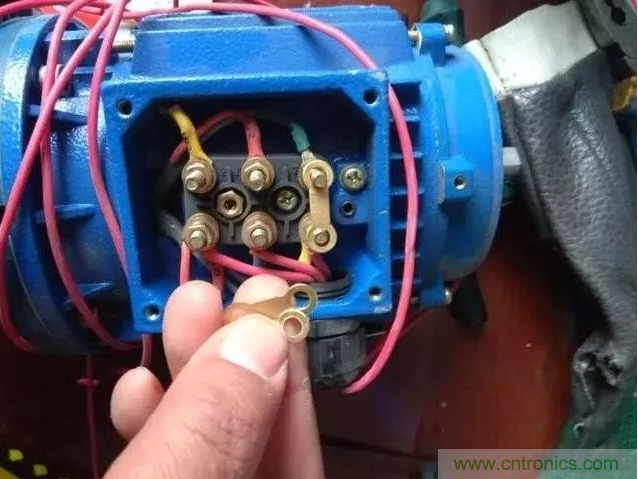

接線的時候要把這三個連接片去掉



注意看主線部分的接線，最好用黃綠紅三色線



從上圖我們可以看出，剛開始1號接觸器和3號接觸器同時吸合，由于三號接觸器上端是短接到一起的，三個點接為一點，這一個點連接電機的W2,U2,V2，正好是星型接法，這個點叫中性點。星型啟動降低了電壓，減小了電流，電機啟動很輕松。當啟動以后，3號接觸器斷開，2號接觸器吸合，1號是主電源接觸器，一直保持吸合狀態。1號接觸器和2號接觸器吸合以后，電機的三個繞組就成了三角形接法，電機就可以全電壓正常運行。

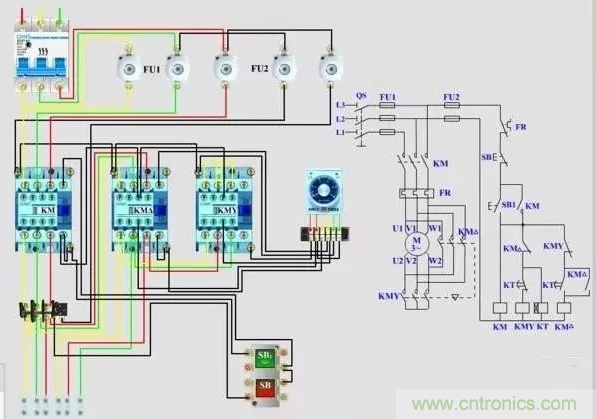

下面我們看下完整的接線





這個就是完整的接線



熱過載繼電器和主電源接觸器連接，三相相序相同，上圖黃綠紅為主線部分，黑色線為二次線控制線部分。

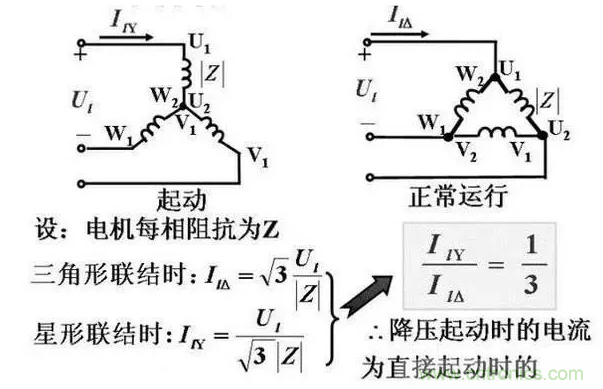

做星三角啟動的電機有兩個重要的特性：星型啟動電流和啟動轉矩均變成額定電流的三分之一。





可以看出啟動時電流很小



因此星三角啟動適用于對電動機啟動力矩?zé)o嚴格要求但又要限制啟動電流的條件。



所以不能一概而論以電機功率的大小來確定是否采用星三角啟動，如果啟動時負載過重，由于啟動轉矩降為額定轉矩的三分之一，有可能會帶不動電機，一般在啟動時負載輕，運行時負載重的情況下采用星三角啟動。如果電機啟動電流過大，會造成電網電壓波動，這種情況下也要用星三角啟動。

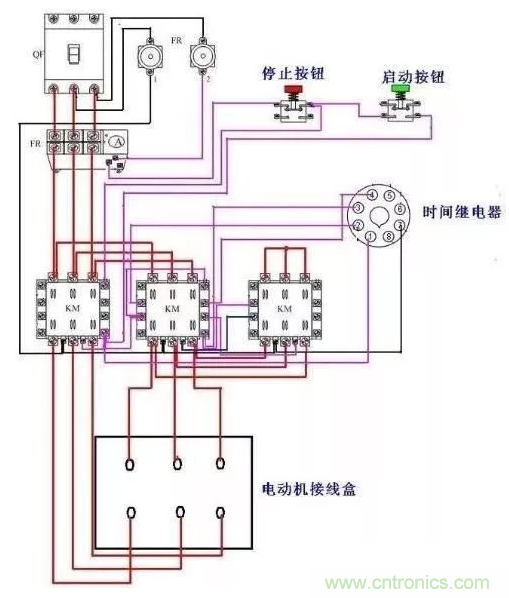

下圖注意看時間繼電器的接線





注意時間繼電器的接線
