【導讀】以下為PCB工程師總結PCB設計過程中，經常用到的一些AD快捷鍵方式，BGA 扇出注意事項，常見的單位換算，建議收藏！
一、PCB中常用快捷鍵
● R+L 輸出PCB中所有網絡的布線長度
● Ctrl+左鍵點擊 對正在布的線完成自動布線連接
● M+G 可更改銅的形狀
● 按P+T在布線狀態下，按Shift+A可直接進行蛇線走線
● T+R對已布完的線進行蛇線布線
● E++M+C點擊空白出可迅速找到PCB上想要的元件
● Backspace 撤銷正在布線的上一步操作
● 切換布線層，可在布線過程中放置過孔
● Ctrl+Shift 切換層并放置過孔
● F8/E+O+S 設置圓心點
● M+I 翻轉選中的元件
● P+T 布線
● T+E 補淚滴
● P+G 鋪銅
● S+Y 單層選擇線
● E+B 選擇進行復制
● Ctrl+O 打開文件夾/文檔
● Ctrl+P 打印設置
● Esc 從當前步驟退出
● Shift +鼠標滾輪 向左/向右移動
● V + D 查看文檔
● V + F 查看適合放置的對象
● V + B 查看反面布局
● X + A 取消全部的選擇
● E + D 刪除對象
● Shift + R 切換三種布線模式 (忽略, 避開或推擠其他信號線)
● Shift + E 觸發電氣格點開/關
● Shift + C 取消高亮
● Ctrl + G 彈出捕捉格點對話框
● Ctrl + M 測量距離
● Ctrl + H PCB下選取某個網絡的布線,便于刪除同一網絡的布線
● R + M 測量任意兩點間的距離
● Q 快速切換單位 (公制/英制)
● Shist + 右鍵 旋轉查看3D 視圖
● 選中 + 空格 旋轉元器件
● P + L 畫線
● P+ N 放置網絡標
● Shift+S 切換單層顯示和多層顯示
● Shift + 空格鍵，在交互布線的過程中，切換布線形狀
● Shift+M 局部放大功能
● shift + w 切換布線寬度
● shift + v 切換過孔
● shift+ctrl+空格 /shift + 空格，切換布線形式
● Ctrl + Shift + L,R,T,B,H,V 選擇兩個及以上的器件時，左對齊、右對齊、上對齊、下對齊、水平對齊、垂直對齊
● D+ O 原理圖文檔選項設置
● G 切換格點
● 空格 90度翻轉/切換布線
● 2/3 2D/3D來回切換
● Ctrl+shift+滾輪 層切換
● 左鍵+ X/Y 左右/上下翻轉
● P+W 原理圖連線
● P+B 原理圖放置總線
● P+J 原理圖放置電路節點
● P + R 原理圖放置端口
● P + I + N 原理圖忽略ERC檢查
● Ctrl + shift + V 陣列粘貼
● TAB鍵 用于彈出該操作的屬性
● shift + s 切換顯示單個層
● P + P 放置焊盤
● P + V 放置過孔
● P + G 放置覆銅
● P + T 放置走線
● L 顯示層
● P+F 放置填充
● T + D + R 設計規則檢查
● D + R 規則設置
● V + B PCB 3D翻轉
● D + O 原理圖紙張大小設置
● D + K 開PCB層管理器
● 右鍵+T 開始同一網絡標號布線
● M + M 移動元器件
● S + L 兩次左鍵，選中多條線同時走線
● 拖動器件 + L 元器件頂層、底層快速切換
● T + U 刪除全部布線
● J + C 在PCB中搜索元件
● T + C 原理圖元件和PCB元件互相定位
● N + SHOW / HIDE 顯示、隱藏飛線
● T + T + M 多根拉線
● A + P 文本位置選擇
● T + M 復位DRC
● Ctrl + (shift) + Tab 切換文檔顯示
● T + R 1.2.3.4.逗號.句號 走等長、蛇形線；調整拐角和弧度；調整寬度；改變幅度
● Alt + 左鍵 原理圖同一網絡查找

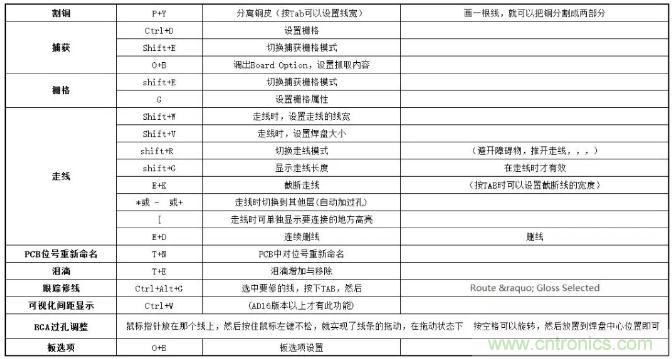

二、表格總結

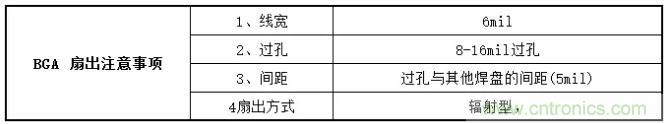

三、BGA 扇出注意事項

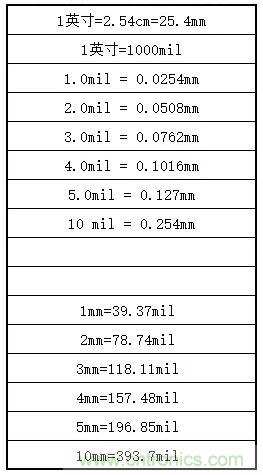

四、常見的單位換算
