如何選擇單相電機運行電容和啟動電容?
發布時間:2019-03-29 責任編輯:xueqi
【導讀】一般單相交流電動機都需要一個或兩個電容器才能正常運轉,如常見的離心風機,家用風扇,家用設置驅動電機等。那么,在電機電容丟失的情況下,我們?nèi)绾蝸頌殡姍C(jī)選擇匹配的電容呢?
落地扇、吊扇等風扇常用的啟動電容

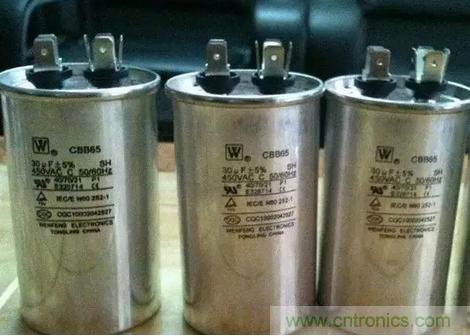

功率更大的單相電機用啟動電容,如洗衣機
首先電容電壓的選擇:
耐壓公式:U(電容)大于或等于1.5*U;
如AC220V的電機,通常使用400V或450V的電容器。
其次電容量的選擇:
單相運行電容公式:C=1950×I/U×cosφ(用一個電容,既是啟動電容又是運行電容,電風扇、洗衣機等小容量電動機常用)
啟動電容器容量公式 :C=3500*I/U*cosφ(用一個電容只是啟動時投入,正常運行時斷開,用轉換開關或離心開關切換。
雙值電容運轉電容容量公式 :C=1200*I/U*cosφ(用2個電容,一個負責運行,一個負責啟動)雙值電容起動電容容量公式 :C=(2~3)*C(運轉電容)
C:電容容量:I:電機額定電流,U:電動機額定電壓,cosφ:功率因數0.7。一般不用計算,按每100W配運行電容2~3μF,起動電容是運行電容的2~3倍。
電動機的電容選擇對電壓要求嚴格,一定要等于或大于于電動機額定電壓的1.5倍以上。額定電壓220V電源的,電容額定電壓不能低于400V。電容值有一定的寬泛性,大點小點都沒有關系,特別是啟動電容,可以在工作電容的2-6倍選取。
電容量也不能太大,雖然電容量大一點能讓電機轉速提高,扭矩增大,但如果選擇太大的電容會造成電機電流過大,發熱嚴重從而燒毀電機。比如原來4UF的電容可以加大到5UF,但不能加大到10UF,原則是不能超過額定電容的20%。
來源:電工電氣學習
