【導讀】通常在電力系統中，按照電氣設備的作用將其分為一次設備與二次設備。一次設備是指直接用于輸送、生產、分配電能的電氣設備；二次設備是用于對電力系統以及一次設備的工況進行檢測、控制、測量、調節和保護的低壓電氣設備。以下是常用的電機驅動電路，分享給大家收藏慢慢看。
通常在電力系統中，我們按照電氣設備的作用將其分為一次設備與二次設備。一次設備是指直接用于輸送、生產、分配電能的電氣設備，比如包括了發電機、電力變壓器、斷路器、隔離開關、母線、電力電纜和輸電線路等等，是構成電力系統的主體重要組成部分。
二次設備是用于對電力系統以及一次設備的工況進行檢測、控制、測量、調節和保護的低壓電氣設備，比如也包括了測量?jī)x表、一次設備的控制、運行情況監視信號及自動化監控系統、繼電保護和安全自動裝置、通信設備等等。
二次設備它們之間按照一定的功能要求鏈接在一起，所構成的電氣回路我們將其統稱為二次接線或者稱為二次回路，它是確保電力系統安全生產、經濟運行和可靠供電中不可缺少的重要組成部分。
以下圖是常用的電氣控制電路：
1.電動機直接啟動控制電路圖
2.電動機降壓?jiǎn)?dòng)控制電路圖
3.直流電動機控制電路圖
4.電動機制動控制電路圖
5.電動機順序控制電路圖

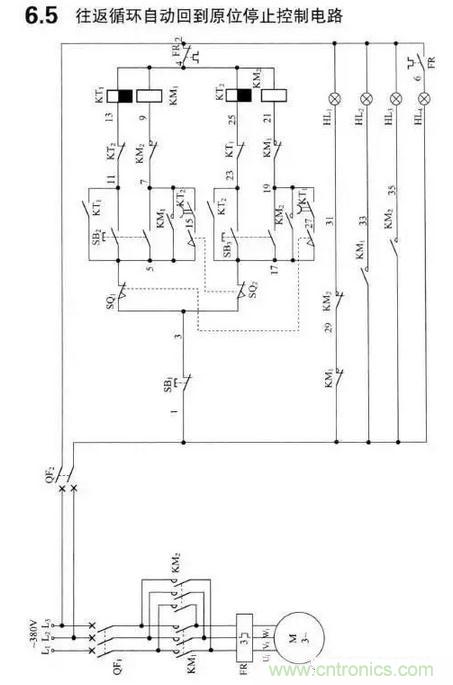

6.自動往返控制電路圖
7.電動機速度控制電路圖

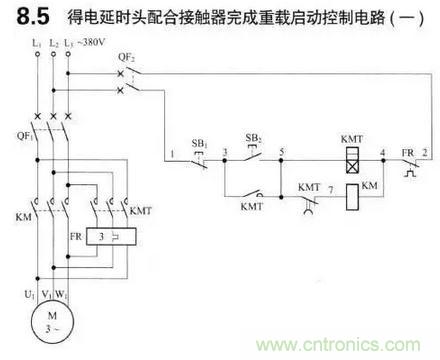

8.延時頭配合接觸器控制電路圖

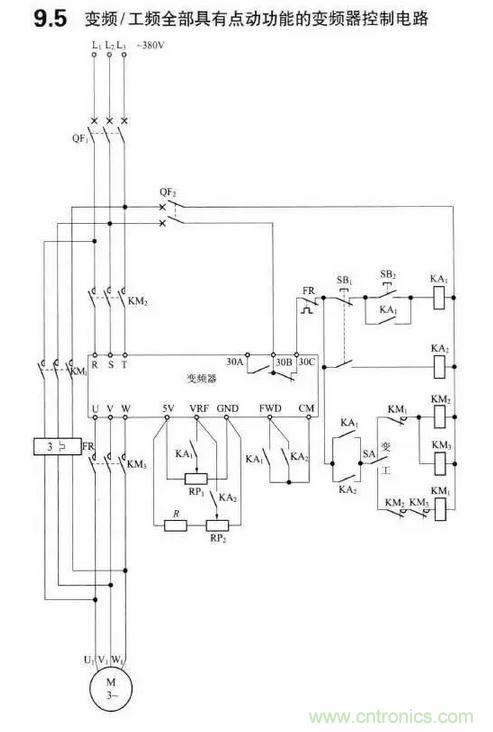

9.變頻器和軟啟動控制電路圖
10.供排水控制電路圖

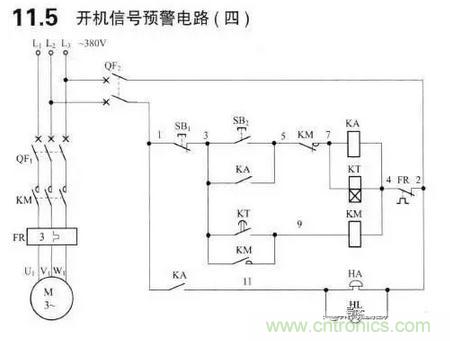

11.開機信號預警電路圖

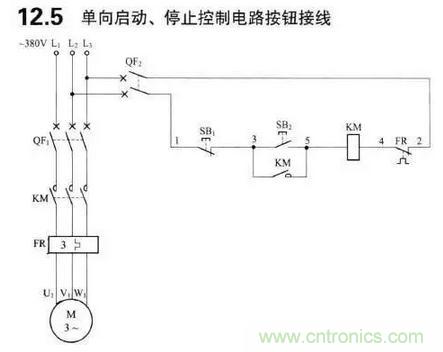

12.常用控制電路按鈕接線圖
13.重載設備啟動控制電路圖
14.溫控儀控制電路圖
15.移相電容器及其控制電路圖
16.照明電路圖
17.保護電路圖
18.計量與儀表電路圖
19.電磁調速控制器電路圖
20.其它控制電路圖
