【導讀】普通電流互感器可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。而零序電流互感器作用是當電路中發生觸電或漏電故障時，保護動作，切斷電源，這兩者之間名稱上很相似，作用卻大有不同，它們的區別及作用具體如何呢？穿心式的電流互感器用作零序互感器從原理上沒有問題，但是其靈敏度就有很大的差別。
1.普通電流互感器的作用
普通電流互感器可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。
2.零序互感器工作原理

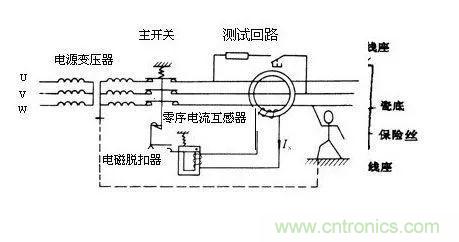

零序電流保護的基本原理是基于基爾霍夫電流定律：流入電路中任一節點的復電流的代數和等于零。在線路與電氣設備正常的情況下，各相電流的矢量和等于零，因此，零序電流互感器的二次側繞組無信號輸出，執行元件不動作。當發生接地故障時的各相電流的矢量和不為零，故障電流使零序電流互感器的環形鐵芯中產生磁通，零序電流互感器的二次側感應電壓使執行元件動作，帶動脫扣裝置，切換供電網絡，達到接地故障保護的目的。
3.零序互感器作用
當電路中發生觸電或漏電故障時，保護動作，切斷電源。
4.零序互感器使用條件

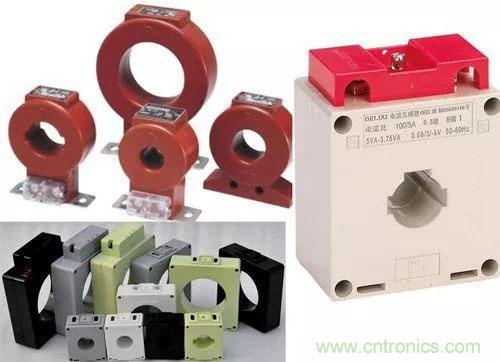

可在三相線路上各裝一個電流互感器，或讓三相導線一起穿過一零序電流互感器，也可在中性線N上安裝一個零序電流互感器，利用其來檢測三相的電流矢量和。
零序電流保護具體應用可在三相線路上各裝一個電流互感器（C.T），或讓三相導線一起穿過一零序C.T，也可在中性線N上安裝一個零序C.T，利用這些C.T來檢測三相的電流矢量和，即零序電流Io，IA+IB＋IC=IO，當線路上所接的三相負荷完全平衡時（無接地故障，且不考慮線路、電器設備的泄漏電流），IO=0；當線路上所接的三相負荷不平衡，則IO=IN，此時的零序電流為不平衡電流IN；當某一相發生接地故障時，必然產生一個單相接地故障電流Id，此時檢測到的零序電流IO=IN+Id，是三相不平衡電流與單相接地電流的矢量和。
