【導讀】電容的基本工作原理就是充電放電，當然還有整流、振蕩以及其它的作用。另外電容的結構非常簡單，主要由兩塊正負電極和夾在中間的絕緣介質組成，所以電容類型主要是由電極和絕緣介質決定的。以下將盤點電容在電路中的所有應用。
01

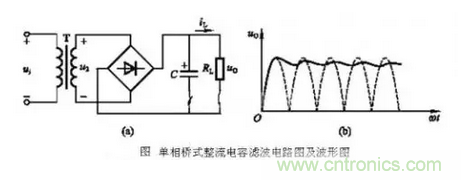

濾波電容：它接在直流電壓的正負極之間,以濾除直流電源中不需要的交流成分,使直流電平滑,通常采用大容量的電解電容,也可以在電路中同時并接其它類型的小容量電容以濾除高頻交流電。
02
退耦電容：并接于放大電路的電源正負極之間,防止由電源內阻形成的正反饋而引起的寄生振蕩。
03
旁路電容：在交直流信號的電路中,將電容并接在電阻兩端或由電路的某點跨接到公共電位上,為交流信號或脈沖信號設置一條通路,避免交流信號成分因通過電阻產生壓降衰減。
04

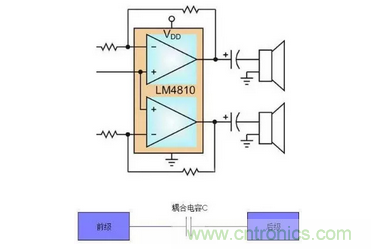

耦合電容：在交流信號處理電路中,用于連接信號源和信號處理電路或者作為兩放大器的級間連接,用于隔斷直流,讓交流信號或脈沖信號通過,使前后級放大電路的直流工作點互不影響。
05
調諧電容：連接在諧振電路的振蕩線圈兩端,起到選擇振蕩頻率的作用。
06
襯墊電容：與諧振電路主電容串聯的輔助性電容,調整它可使振蕩信號頻率范圍變小,并能顯著地提高低頻端的振蕩頻率。
晶振電路及其等效電路
07
補償電容：與諧振電路主電容并聯的輔助性電容,調整該電容能使振蕩信號頻率范圍擴大。
08
中和電容：并接在三極管放大器的基極與發射極之間,構成負反饋網絡,以抑制三極管極間電容造成的自激振蕩。
09
穩頻電容：在振蕩電路中,起穩定振蕩頻率的作用。
10
定時電容：在RC時間常數電路中與電阻R串聯,共同決定充放電時間長短的電容。
11
加速電容：接在振蕩器反饋電路中,使正反饋過程加速,提高振蕩信號的幅度。
12
縮短電容：在UHF高頻頭電路中,為了縮短振蕩電感器長度而串聯的電容。
13

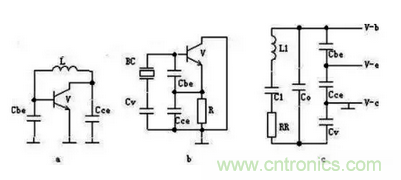

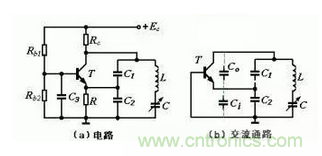

克拉波電容：在電容三點式振蕩電路中,與電感振蕩線圈串聯的電容,起到消除晶體管結電容對頻率穩定性影響的作用。
克拉波振蕩器
14
錫拉電容：在電容三點式振蕩電路中,與電感振蕩線圈兩端并聯的電容,起到消除晶體管結電容的影響,使振蕩器在高頻端容易起振。
15
穩幅電容：在鑒頻器中,用于穩定輸出信號的幅度。
16
預加重電容：為了避免音頻調制信號在處理過程中造成對分頻量衰減和丟失,而設置的RC高頻分量提升網絡電容。
17
去加重電容：為了恢復原伴音信號,要求對音頻信號中經預加重所提升的高頻分量和噪聲一起衰減掉,設置RC在網絡中的電容。
18

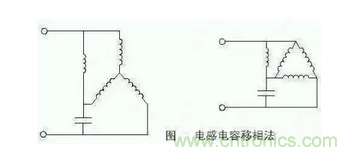

移相電容：用于改變交流信號相位的電容。
19

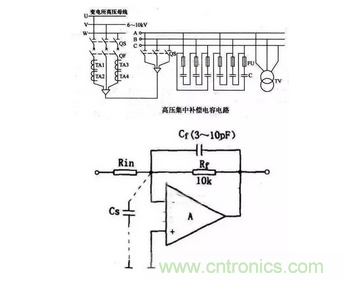

反饋電容：跨接于放大器的輸入與輸出端之間,使輸出信號回輸?shù)捷斎攵说碾娙荨?/div>
20
降壓限流電容：串聯在交流回路中,利用電容對交流電的容抗特性,對交流電進行限流,從而構成分壓電路。
21
逆程電容：用于行掃描輸出電路,并接在行輸出管的集電極與發射極之間,以產生高壓行掃描鋸齒波逆程脈沖,其耐壓一般在1500伏以上。
22
S校正電容：串接在偏轉線圈回路中,用于校正顯象管邊緣的延伸線性失真。
23

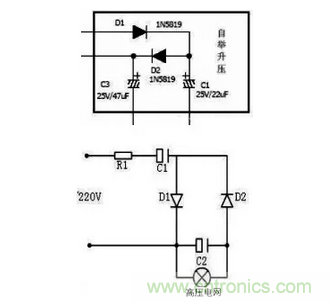

自舉升壓電容：利用電容器的充、放電儲能特性提升電路某點的電位,使該點電位達到供電端電壓值的2倍。
24
消亮點電容：設置在視放電路中,用于關機時消除顯象管上殘余亮點的電容。
25
軟啟動電容：一般接在開關電源的開關管基極上,防止在開啟電源時,過大的浪涌電流或過高的峰值電壓加到開關管基極上,導致開關管損壞。
26
啟動電容：串接在單相電動機的副繞組上,為電動機提供啟動移相交流電壓,在電動機正常運轉后與副繞組斷開。
27
運轉電容：與單相電動機的副繞組串聯,為電動機副繞組提供移相交流電流。在電動機正常運行時,與副繞組保持串接。
