MOS管的G、S、D三個引腳解析

發布時間:2018-10-18 責任編輯:xueqi

【導讀】MOS管熱釋電紅外傳感器的感應窗口,G腳為接地端,D腳為內部MOS管漏極,S腳為內部MOS管源極。在電路中,G接地,D接電源正,紅外信號從窗口輸入,電信號從S輸出。

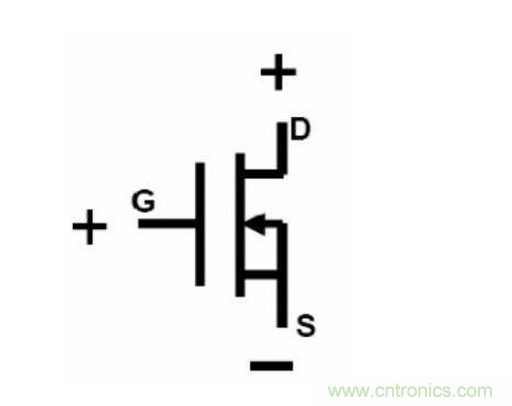

G:gate 柵極;S:source 源極;D:drain 漏極。N溝道的電源一般接在D,輸出S,P溝道的電源一般接在S,輸出D。增強耗盡接法基本一樣。

這是MOS管熱釋電紅外傳感器,那個矩形框是感應窗口,G腳為接地端,D腳為內部MOS管漏極,S腳為內部MOS管源極。在電路中,G接地,D接電源正,紅外信號從窗口輸入,電信號從S輸出。


判斷柵極G

MOS驅動器主要起波形整形和加強驅動的作用:假如MOS管的G信號波形不夠陡峭,在點評切換階段會造成大量電能損耗其副作用是降低電路轉換效率,MOS管發燒嚴峻,易熱損壞MOS管GS間存在一定電容,假如G信號驅動能力不夠,將嚴峻影響波形跳變的時間。

將G-S極短路,選擇萬用表的R×1檔,黑表筆接S極,紅表筆接D極,阻值應為幾歐至十幾歐。若發現某腳與其字兩腳的電阻均呈無限大,并且交換表筆后仍為無限大,則證實此腳為G極,由于它和另外兩個管腳是絕緣的。

判斷源極S、漏極D

將萬用表撥至R×1k檔分別丈量三個管腳之間的電阻。用交換表筆法測兩次電阻,其中電阻值較低(一般為幾千歐至十幾千歐)的一次為正向電阻,此時黑表筆的是S極,紅表筆接D極。因為測試前提不同,測出的RDS(on)值比手冊中給出的典型值要高一些。

關于MOS管

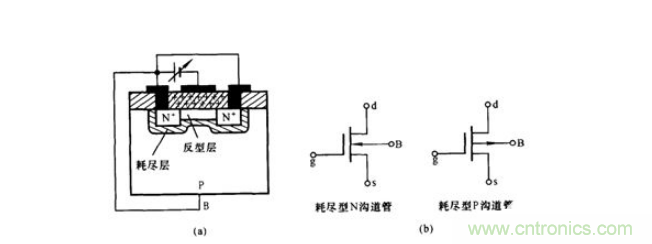

晶體管有N型channel所有它稱為N-channel MOS管,或NMOS。P-channel MOS(PMOS)管也存在,是一個由輕摻雜的N型BACKGATE和P型source和drain組成的PMOS管。

無論N型或者P型MOS管,其工作原理本質是一樣的。MOS管是由加在輸入端柵極的電壓來控制輸出端漏極的電流。MOS管是壓控器件它通過加在柵極上的電壓控制器件的特性,不會發生像三極管做開關時的因基極電流引起的電荷存儲效應,因此在開關應用中,MOS管的開關速度應該比三極管快。


場效應管的名字也來源于它的輸入端(稱為gate)通過投影一個電場在一個絕緣層上來影響流過晶體管的電流。事實上沒有電流流過這個絕緣體,所以FET管的GATE電流非常小。最普通的FET用一薄層二氧化硅來作為GATE極下的絕緣體。

這種晶體管稱為金屬氧化物半導體(MOS)晶體管,或,金屬氧化物半導體場效應管(MOSFET)。因為MOS管更小更省電,所以他們已經在很多應用場合取代了雙極型晶體管。
