1． 分清汽車電路的三類信號



想要讀懂汽車電路圖就必須把電的通路理清楚，即某條線是什么信號，該信號是輸入信號、輸出信號還是控制信號以及信號起什么作用，在什么條件下有信號，從哪里來，到哪里去。



電源：要理清楚蓄電池或經過中央控制盒后的電源都供給了哪些元件。與電源正極連接的導線在到達用電器之前是電源電路；與接地點連接的導線在到達用電器之前為接地電路。汽車電路的電源一般來說有常電源、條件電源兩種。



信號：汽車電路中常見的是各種開關輸入信號和傳感器輸入信號。傳感器經常共用電源線、接地線，但決不會共用信號線。我們?cè)诜治鰝鞲衅麟娐窌r(shí)，可用排除法來判斷電路，即排除其不可能的功能來確定其實際功能，如分析某一具有三根導線的傳感器電路時，如果已經分析出其電源電路、接地電路，則剩余的電路必然為信號電路。



控制：控制信號主要由控制單元送出，它分布在各個執行器電路中，如點火電路中的點火信號、燃油噴射控制電路中的噴油信號、空調控制電路中控制壓縮機運轉的控制信號等。在汽車電路中，我們會看到執行器共用電源線、接地線和控制線的情況，



2． 將電路化繁為簡



根據上面提到的三類信號，再根據電氣系統工作的基本原則可以將電路區分為電源電路（正極供電）、接地電路（回到負極構成回路）、信號電路、控制電路。



3． 正確判斷電路的串并聯關系



識讀汽車電路圖時注意各元器件的串、并聯關系，特別是不同器件的公用電源線、公用接地線和公用控制線的情況。



4． 導線功能的區分



直接連接在一起的導線（也可由熔絲、接點連接）必具有一個共同的功能，如都為電源線、接地線、信號線、控制線等。凡不經用電器而連接的一組導線若有一根接電源或接地，則該組導線都是電源線或接地線。



5． 判斷導線是否共用



在汽車電路圖中部分導線會被公用，如部分接地和供電。有些傳感器會經常公用電源線、接地線，但絕不會公用信號線。部分執行器會公用電源線、接地線，有些還會公用控制線。





在汽車電路方框圖（豐田車系技術資料中稱之為系統圖）中，每個方框中所標注的內容一般是整車或系統的一個獨立部件。每個方框之間的關系由方框之間的線條溝通，所用箭頭表示信息或電量的流向。在分析電路工作原理之前，先閱讀該電路的方框圖有助于加深了解電路的工作原理。

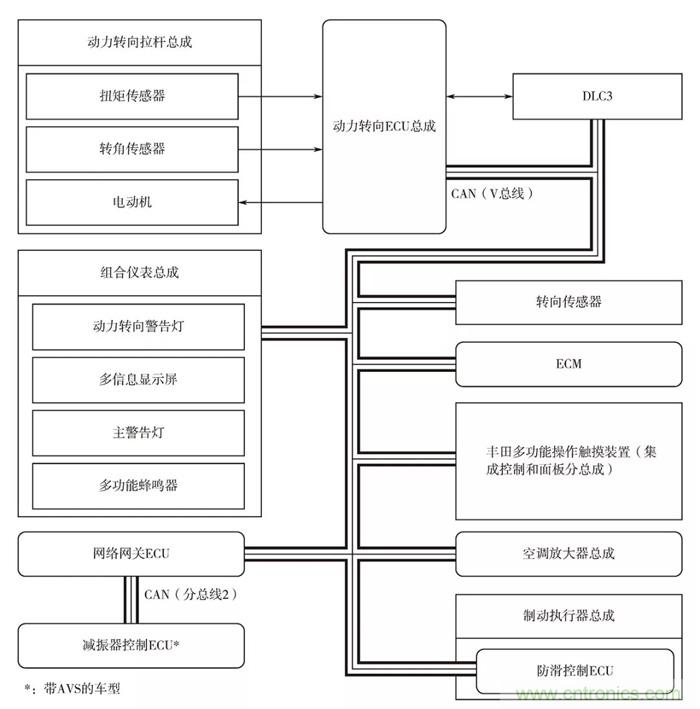

在分析方框圖了解信號或電流傳輸過程時，應認真查看圖中的箭頭方向，箭頭方向表示信號的傳輸方向。如果沒有箭頭方向，則可根據方框圖的圖形符號來判斷。箭頭如果是雙向的，表示信號既能輸入也能輸出；方框圖中粗線條表示CAN總線，下圖所示為2016 款皇冠EPS系統方框圖（系統圖）。對方框圖有整體的了解后，應進一步弄清系統（整車或系統）共有幾個框（多少部件），框與框之間存在何種關系，再對照電路原理圖，就可以對電路理解得更為深刻。

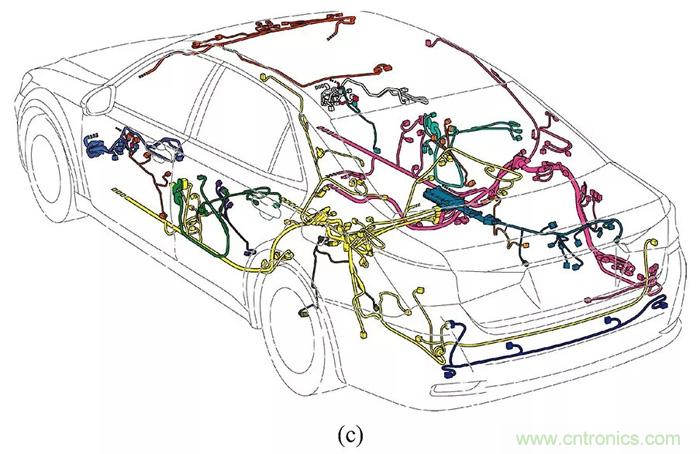

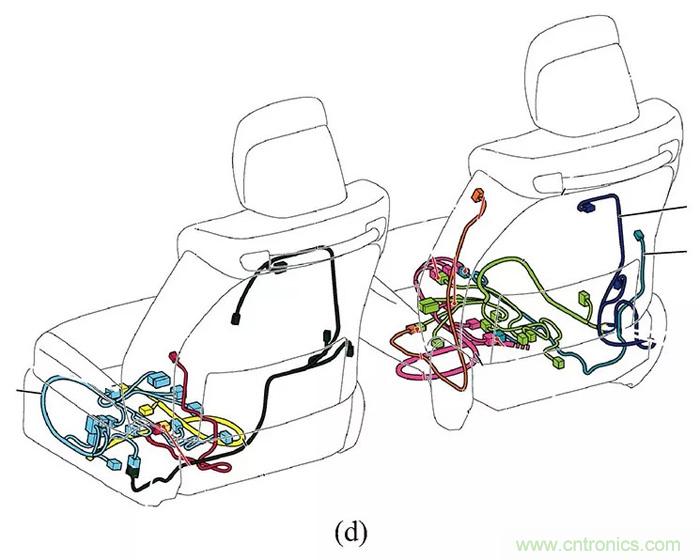

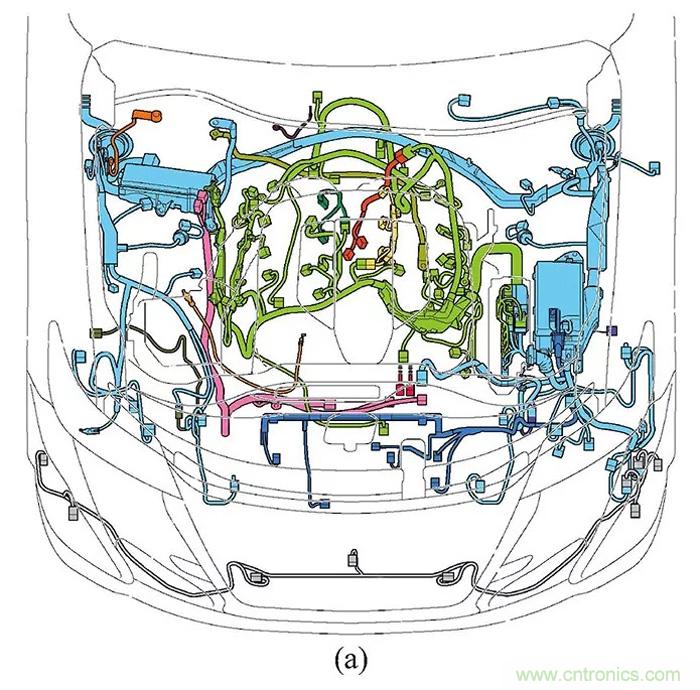

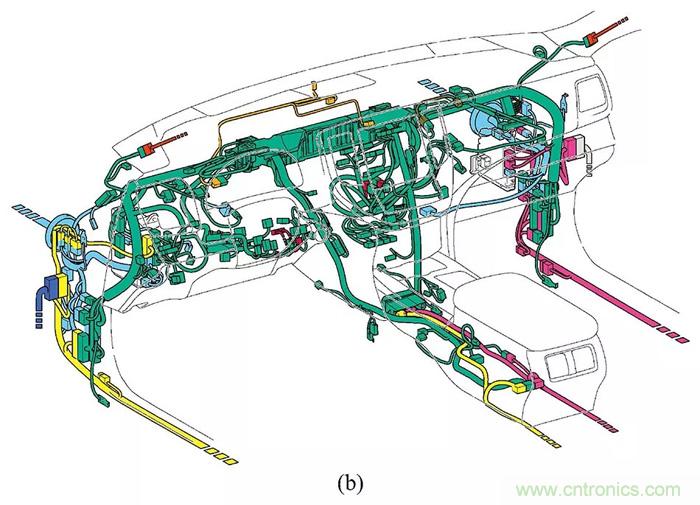

汽車線束是電路的主干，通過插接器、交接點與車內電器或車體連接，可從線束圖中了解線束的走向及線束各部插接器的位置。一般線束圖是按照系統或在車輛上的安裝位置分類，如2016 款豐田皇冠線束圖分為發動機室、儀表線束、車身、座椅和天線及部分，如下圖所示。











2016款豐田皇冠車系線束圖分類



1． 線束圖的識讀要領



① 認清整車共有幾組線束、各線束名稱以及各線束在汽車上的實際安裝位置。



② 認清每一線束上的分支通向車上哪個電氣設備、每一分支有幾根導線、它們的顏色與標號以及它們各連接到電氣設備的哪個接線柱上。



③ 認清有哪些插接件，它們應該與哪個電氣設備上的插接器相連接。



2． 線束圖的識讀方法



（1）讀懂電器原理圖　汽車電器原理圖是汽車電器線束圖的基礎。先看懂電器原理可以比較容易地了解整車電路的工作原理及特點，有助于快速讀懂電器線束圖。利用線束圖，則可以了解線束各部分所連接的電氣設備。



（2）找出主要元器件的位置　在汽車線束圖上，其主要元器件標注都比較明顯，一般都不難找到。例如，電源系統的發電機、蓄電池；啟動系統的起動機；燈光系統的前照燈、燈光開關；點火系統的點火線圈、分電器；喇叭系統的電喇叭等。當找到了所需要檢查的單元電路的主要元器件后，再將其與汽車上的實物對上號，就可根據電器線路圖上各導線的顏色和去向，找到所要找的導線或其他元器件了。



（3）了解電路圖提供的信息　在電路圖中，每根導線中都標注有數字代號（或數字與字母組合代號），這些代號代表了該線的顏色、直徑。在識讀導線的顏色、線徑代號時，會出現33、33A、33B、33C、33E這樣的標注方法，它表示這是同一通路的電線。其中33是基本的主線，33A是33線的一個分支，用字母A加以區別，33B是33線的另一個分支，用字母B加以區別，以此類推。

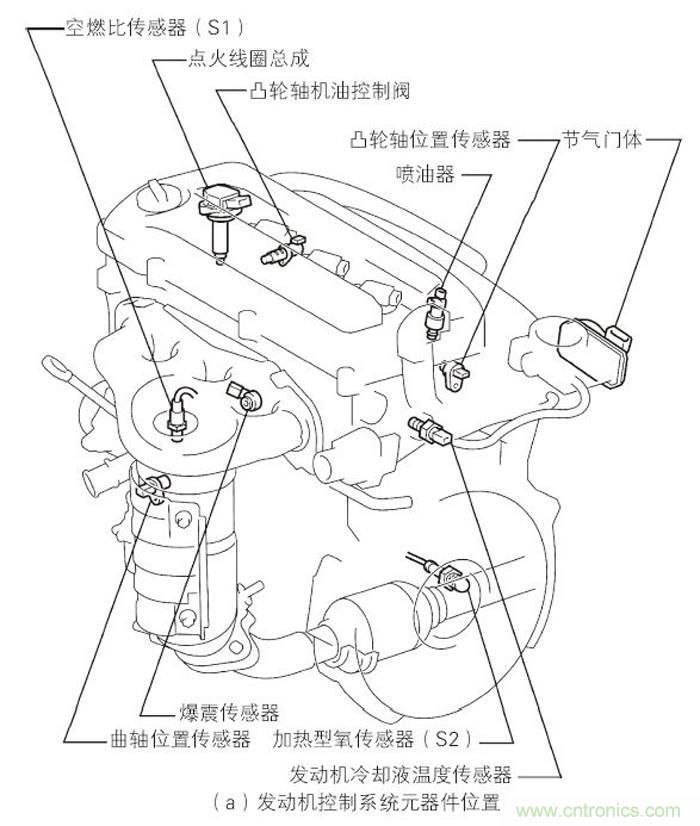

汽車元器件布置圖與汽車線束圖類似，標注了電控系統傳感器、執行器在汽車上的安裝位置，布置圖和線束圖、電路圖配合使用可以在實際維修中快速定位傳感器、執行器、繼電器、熔絲等的詳細位置，再配合插腳圖能更加準確快捷地定位故障元件。下圖為發動機控制系統元器件位置以及熔絲、繼電器安裝位置。







內容來源：《15天看懂汽車電路圖》，化學工業出版社

作者：于海東
