LED背光源

由于傳統LCD顯示設備上CCFL（Cold Cathode Fluorescent Lamps，冷陰極熒光燈）背光技術及產品的某些先天不足，例如色域狹窄、能源利用率低其功耗較高和壽命短小等，所以人們一直在尋找著其替代技術及產品，而在這個過程中，LED背光技術產品便被納入了人們的選用范疇。

應用領域

采用LED為液晶電視的背光源，最主要目的是提升畫質，特別是色彩飽和度上，LED背光技術的顯示屏可以取得足夠?qū)挼纳?，彌補液晶顯示設備顯示色彩數量不足的缺陷，使之能達到甚至超過Adobe RGB和NTSC色彩標準要求，可以達到NTSC raTIo 100%以上，其中索尼推出采用LED背光的液晶電視面板，特別強調鮮紅和深綠的表現，可顯示較以往的方式更為逼真的顏色。同時因?yàn)長ED的平面光源特性，使LED背光還能實現CCFL無法比及的分區域的色彩和色度調節功能，從而實現更加精確的色彩還原性，以適應平面出版和圖形設計工作的需要，畫面的動態調整可以使得在顯示不同畫面時，亮度與對比可以動態修正，以達到更好的畫質。

下面介紹五個LED電路設計，供讀者賞析：

驅動器用于 60 個白光 LED

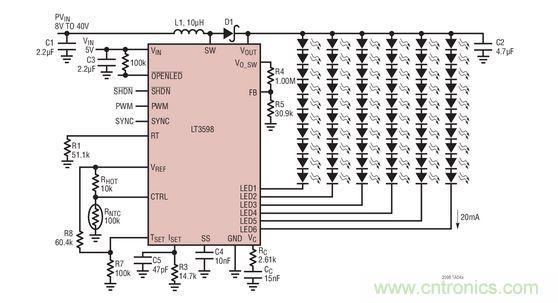

以下圖為例，LT3598用于驅動60 個LED 的6個信道，每串LED的電流被設置為20mA。CTRL 引腳和 PWM 引腳分別負責提供仿真調光和數字調光功能。

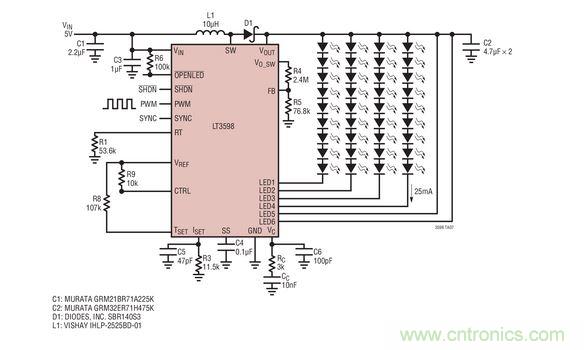

LT3598用于驅動36 個LED 的4個信道，每串LED的電流被設置為25mA。LT3598專為以一個高達 44V 的輸出電壓來驅動多達 6 串 LED 而設計。

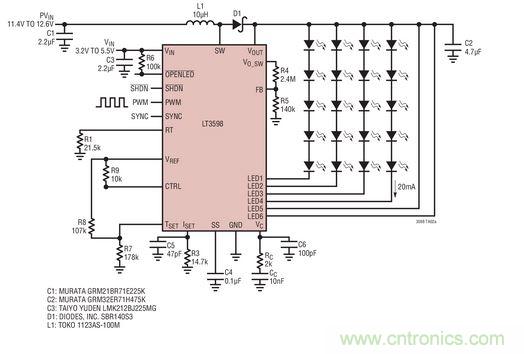

LT3598用于驅動20 個LED 的4個信道，每串LED的電流被設置為20mA。LED 調光功能可利用 CTRL 引腳上的模擬調光電路以及 PWM 引腳上的脈寬調制調光電路來實現。

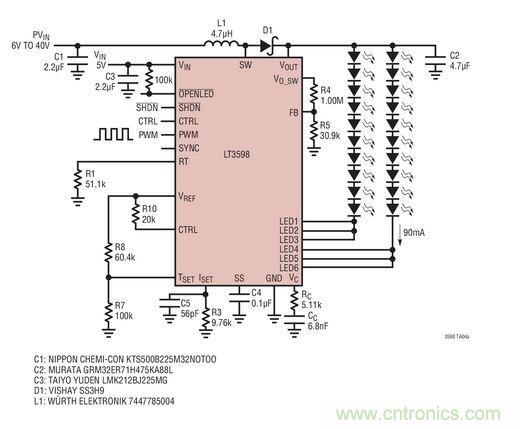

LT3598用于驅動20 個LED 的2個信道，每串LED的電流被設置為90mA。LT3598能夠準確地調節 LED 電流，即使在輸入電壓高于 LED 輸出電壓的情況下也不例外。

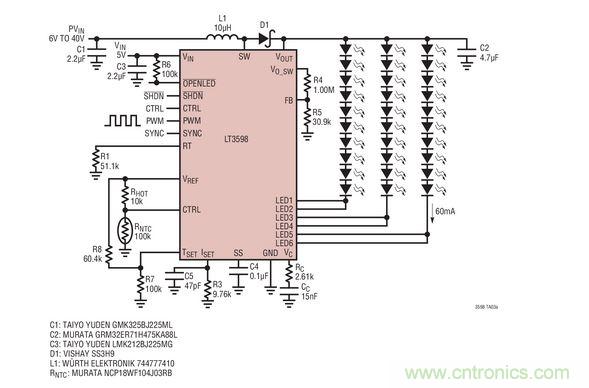

LT3598用于驅動30 個LED 的3個信道，每串LED的電流被設置為60mA。開關頻率可以利用一個外部電阻器來設置，可調范圍為 200kHz 至 2.5MHz。 LT3598 是一款具有一個內置電源開關的通用型LED驅動器，適合驅動多串LED。憑借其堅固的故障檢測功能，甚至還可以提供高PWM調光比。此外，當所有的LED串均開路時，一個電壓環路將調節輸出電壓。另外，LED做為背光源的優點是可以取代color filter的使用。以三色RGB LED采用色序法（color sequenTIal）技術，利用人類視覺暫留的特性，達到全彩的效果，因此可以取代彩色濾光片。當然，這必須配合液晶的反應速度才能達到。不過要達到此一境界，仍有許多困難必須克服。而LED顯著的特色就是光電轉換率高、色彩飽和度高、體積小、耐振動、不含有毒物質、低壓供電、對人體安全、壽命超長等。
