(多圖) PCB設計:如何減少錯誤并提高效率

發布時間:2016-05-11 責任編輯:wenwei

【導讀】電路板設計是一項關鍵而又耗時的任務,出現任何問題都需要工程師逐個網絡逐個元件地檢查整個設計??梢哉f電路板設計要求的細心程度不亞于芯片設計。下面我們一起來探討在PCB設計時如何減少錯誤并提高效率?

典型的電路板設計流程由以下步驟組成:

(多圖) PCB設計:如何減少錯誤并提高效率

前面三個步驟花的時間最多,因為原理圖檢查是一個手工過程。想像一個具有1000條甚至更多連線的SoC電路板。人工檢查每一根連線是冗長乏味的一項任務。事實上,檢查每根連線幾乎是不可能的,因而會導致最終電路板出問題,比如錯誤的連線、懸浮節點等。

原理圖捕獲階段一般會面臨以下幾類問題:

● 下劃線錯誤:比如APLLVDD和APLL_VDD

● 大小寫問題:比如VDDE和vdde

● 拼寫錯誤

● 信號短路問題

● ……還有許多

為了避免這些錯誤,應該有種方法能夠在幾秒的時間內檢查完整個原理圖。這個方法可以用原理圖仿真來實現,而原理圖仿真在目前的電路板設計流程中還很少見到。通過原理圖仿真可以在要求的節點觀察最終輸出結果,因此它能自動檢查所有連接問題。

下面通過一個項目實例進行解釋。考慮電路板的一個典型框圖:

(多圖) PCB設計:如何減少錯誤并提高效率

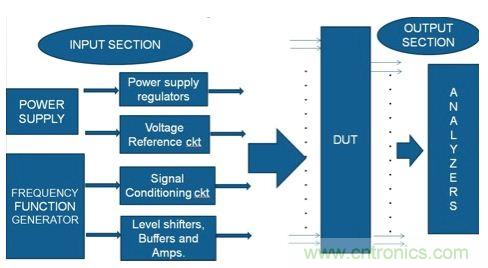

圖1 考慮電路板的一個典型框圖

在復雜的電路板設計中,連線數量可能達到數千條,而極少量的更改很可能浪費許多時間去檢查。

原理圖仿真不僅能節省設計時間,而且能提高電路板質量,并且提高整個流程的效率。

一個典型的待測設備(DUT)具有以下一些信號:

(多圖) PCB設計:如何減少錯誤并提高效率

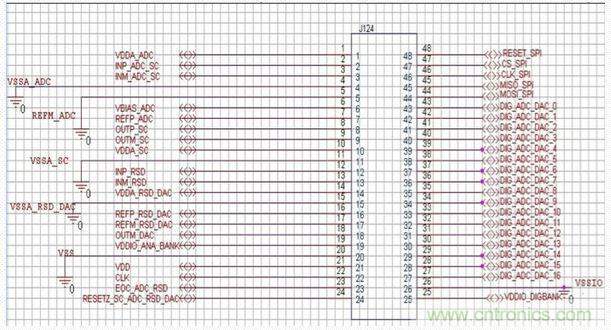

圖2 典型的待測設備(DUT)具有的一些信號

待測設備在經過某些預調整后會有各種各樣的信號,并且有各種模塊,如穩壓器、運放等,用于信號調整??紤]通過穩壓器得到的一個供電信號例子:

穩壓器得到的一個供電信號例子

(多圖) PCB設計:如何減少錯誤并提高效率
(多圖) PCB設計:如何減少錯誤并提高效率

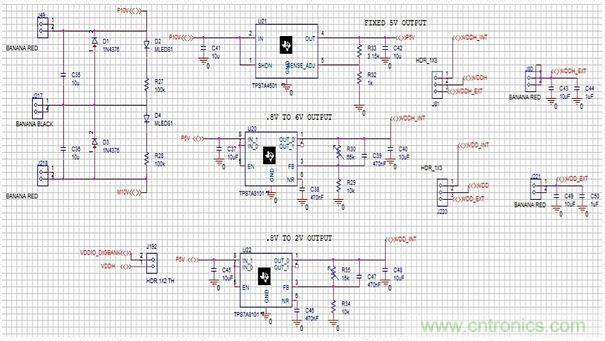

圖3:樣例電路板的原理圖。

為了驗證連接關系并執行整體檢查,使用了原理圖仿真。原理圖仿真由原理圖創建、測試平臺創建和仿真組成。

在測試平臺創建過程中,將有激勵信號給到必要的輸入端,然后在感興趣的信號點觀察輸出結果。

可以通過將探針連接到待觀察節點實現上述過程。節點電壓和波形可以指示原理圖有沒有錯誤。所有信號連接都會得到自動檢查。

(多圖) PCB設計:如何減少錯誤并提高效率

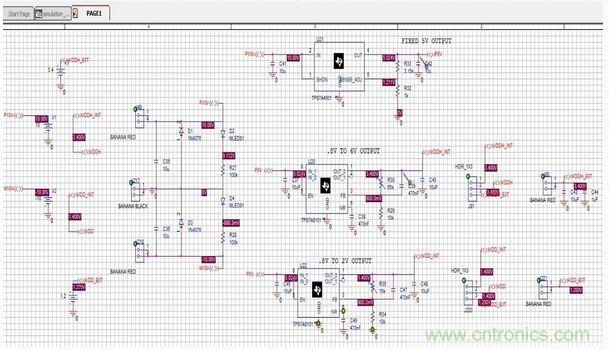

圖4:原理圖測試平臺和各個節點的仿真值。

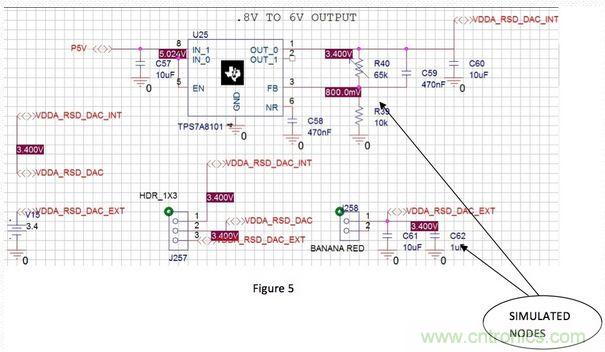

讓我們看一下上面這張圖的一個局部,其中探測的節點和電壓清晰可見:

(多圖) PCB設計:如何減少錯誤并提高效率

因此在仿真的幫助下,我們可以直接觀察結果,確認電路板原理圖是否正確。另外,通過仔細調節激勵信號或元件值還可以實現設計更改的調查。因此原理圖仿真可以節省電路板設計和檢查人員的大量時間,并且增加設計正確性的機會。來源:電子技術設計。
