【導讀】晚上看書的時候電燈突然一閃一閃的？又是閃變?cè)谧鞴至?！那什么是閃變呢？為什么會產生閃變呢？下面我們先從理論的方面來理性的認識閃變，然后通過一個實際的案例來感性的感受一下閃變?cè)诂F(xiàn)實生活中的存在。
一、 閃變的定義

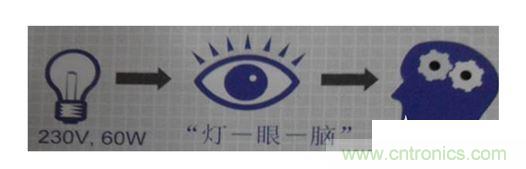

閃變是人眼對燈光亮度變化所引起刺激的不穩定感。即人對亮度變化的不適感。IEC 61000-4-15規定了“燈—眼—腦”模型來衡量，反映了大多數人如何受閃爍白熾燈的影響。
二、閃變的影響
閃變的產生多數是因?yàn)殡娋W(wǎng)電壓變動導致照明亮度發生變化。如果電壓幅值變動達0.5%、每秒變動6.25次，將造成明顯的煩擾效果。電壓波動通常會導致許多電器不能正常工作。通常白熾燈對電壓波動的敏感度遠大于日光燈、電視機等設備，并且白熾燈早起使用非常的廣泛。當電壓的波動不足以使白熾燈的亮度發生變化時，那么也不會使日光燈、電視機等設備工作異常。因此，通常選用白熾燈的工況來判斷電壓波動值是否能被接受。閃變一詞是閃爍的廣義描述，它可理解為人對白熾燈明暗變化的感覺，包括電壓波動對電工設備的影響和危害。但不能以電壓波動來代替閃變，因?yàn)殚W變是人對照明波動的主觀視感。
電弧爐、軋鋼機等大功率用電器在運行過程中會引起電網的電壓波動。電機在啟動時會產生沖擊電流，出現沖擊電流時，公用配電網的阻抗會使分壓增加，從而導致電壓下降，電壓下降會導致白熾燈的亮度下降。即使是很小的電壓變動，亮度變化也會很大，因?yàn)榱炼群碗妷旱钠椒匠烧嚓P(guān)。如圖2所示。例如，電壓降低10%，亮度會降低34%。
圖2
下面和大家分享一個實際的案例。
背景：某咖啡廳內，客人抱怨燈光閃爍。這便是出現了典型的閃變現象。您也可以回憶一下自己身邊是不是也出現過類似的現象。
測量：供電公司檢測之后，發現存在1～2V的電壓波動，閃變值并未超標。
分析：該咖啡廳于當年夏天新安裝了一臺電油炸鍋，當時日光強烈，無人注意照明燈光問題，咖啡廳至配電柜饋線距離比較長，電纜不夠粗，線路阻抗較大。

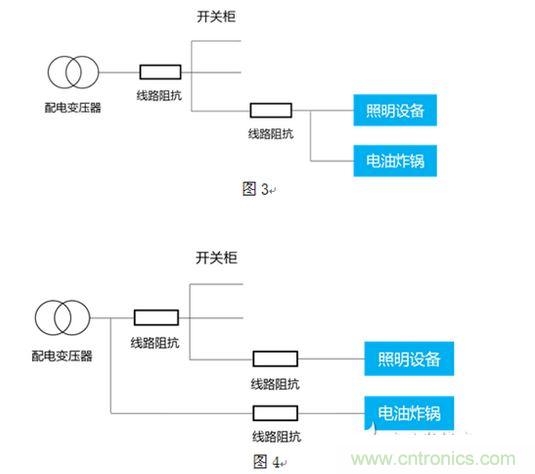

解決方法：發現問題后解決就比較簡單了，使大功率負載（電油炸鍋）單獨使用一條電纜后，問題解決，如圖3、圖4所示。
閃變帶來的危害是廣泛的。那問題來了，如何監測閃變才能更好的降低其危害呢？周立功致遠電子提供的電能質量分析儀是一種對電網中電能質量問題進行測量、記錄及分析的專業測量工具。它不但可以測量有功功率、無功功率、視在功率、功率因素、位移功率因素，而且還捕捉故障現場的諧波、電壓波動、閃變、功率和三相不平衡等常見的電能質量問題，為智能電網、新能源、電氣化鐵路和大型工業用戶提供電能質量方面的性能評估和治理決策。
