【導讀】如果將電源的極性接反，可能會損壞電源或者燒掉電路板。這是眾多電子工程師都知道的道理，那么有什么好的方法解決嗎？這里為大家介紹一款超實用的電源防反接電路設計。

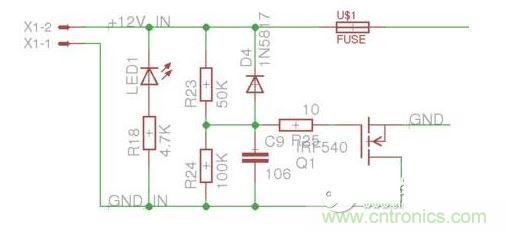

如果將電源的極性接反，可能會損壞電源或者燒掉電路板。下圖是一個實用的防反接電路。
當電源正向接入，且輸入電壓范圍為+9V～+28V時，MOS管的柵極電壓，為2/3Vin即6V～18.7V（柵極電壓不能超過20V），MOS導通，電路板正常供電。
當電源反向接入，且輸入電壓范圍為+9V～+28V時，MOS管的柵極電壓，為肖特基二極管D4的壓降0.7V，MOS管截止，電路板無電流通過，同時LED燈會被點亮。
如果輸入電壓大于+28V或者小于+9V，就需要調(diào)整R23和R24的值，使之滿足上面的條件。
