客戶說包地你敢說NO嗎——設計先生之回流設計系列(2)
發布時間:2015-04-07 來源:楊洲 一博科技 責任編輯:sherry
【導讀】上一篇文檔主要是結合我們實際中的問題,通過舉出的案例由此引發的對人生的大思考。對應的在開篇也闡述了一些關于回流的概念。本節讓我們來探討設計中遇到的常見問題,那就是包地,相信比較普遍的Hardware都會給我們提包地的要求。究竟你是否能夠反對,也聽聽設計先生的分析吧。
包地到底是為了啥?似乎包地對于Hardware就像是小時候父母對待孩子,一定要吃飯,不吃飯就長不大。其實后來我們才知道,如果到了其他國家,如美國等他們從來就不吃飯。但是他們的身體依舊很棒?;氐桨氐膯栴}上來。為什么Hardware如此熱衷于包地,真的可以提供回流嗎?真的可以防干擾嗎?
我想我們最希望看到的就是如何一箭穿心的讓客戶聽我們的?請聽設計先生娓娓道來。
a,對于數字電路來說,一個完整的地平面可以帶來包地的大部分好處。但包地線幾乎不能比完整的地平面提供更多的好處。試想,如果兩條走線之間的距離足夠允許引入一條包地線,那么耦合通常已經很低,包地已經沒有必要了。

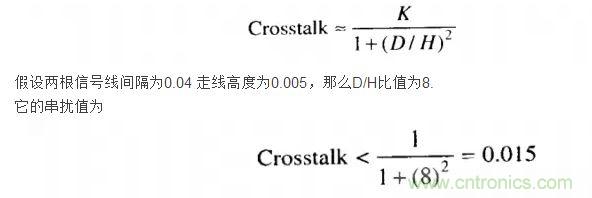

親,不信我們可以我們通過計算比較下包地與不包地的。
中間包一個地線的串?dāng)_的數值是不會比它還要小的,在數字系統中,這樣的串?dāng)_我們基本上可以不用考慮。
b,我們?cè)谠O(shè)計中如果沒有提供良好的回流系統,那么信號就有可能通過任何的路徑返回它的源,如自由空間,器件,地層,相鄰的線路或其他路徑。我們知道回流的環路面積越大,電磁輻射就越大。那么包地就出現了。
對于本振信號(如晶振的包地),時鐘信號(CLK)或復位信號(RST)或其他敏感信號。
單層板設計而言,在這些信號的旁邊包一些地線,提供回流路徑,并能減少回流的環路面積、雙層板設計而言,在線路板的另一面,即在靠近此類信號線下面,沿著信號線鋪地線,如果沒有空間,當然在同面包地線也是可以的。
注意:減少環路面積時,和之前提到的一樣,要注意信號環路不應重疊,這對高速度,大電流的信號環路尤為重要,特別是單面板和雙面板,最好每條信號都有自己的回流路徑。
c,當然如果是在模擬設計中,如在一個兩層板的音頻電路中,沒有完整的地平面,如果在一個敏感的輸入電路的兩邊并行走一對包地線,串?dāng)_可以減少一個數量級。
d,有人就有疑問:包地不是可以防干擾,起到屏蔽的作用嗎,你看射頻線什么的?還有的會說包地會有反作用了,不是所有的信號都適合包地。更有甚者拿共面阻抗來說包地。
設計先生只想回答,射頻線你見過包一根線的嗎?一般都是在周圍鋪地的平面吧,一方面是共面阻抗要求,另外一方面確實可以起到防干擾。至于包地的反作用,你包地不完整,又不打地孔到地平面,或者整個一根地線都沒見過幾個孔,包地的兩端還是沒有連接的點,你說是包地吧,設計先生還可以說是多余的線頭了。
關于包地涉及回流的問題,設計先生覺得主要是明白客戶的意圖,有針對性的進行溝通,這樣的話主動權就在我們這邊了。設計先生今兒就只能寫到這里了,希望以后有機會能好好交流交流,也能好好請教請教。
