【導讀】在設計過程中經常會出現電路報錯的問題。發生這種情況，我們通常會按部就班的對錯誤進行排查并順利解決。但是有的時候可能會因?yàn)橹R(shí)儲備的限制出現錯誤而無法解決。本文主要講解三相逆變器電路中的IGBT柵極過壓導致IGBT損壞問題。
圖1
圖2
圖1、圖2為主電路拓?fù)?。三相四橋臂逆變?LC濾波器。IGBT型號為：英飛凌耐壓1200V電流75A的IGBT。驅動芯片為：concept 2sc0108_17，耐壓為1700V。直流母線電壓由可調變壓器輸出經整流橋整流再經電容濾波得到。
當直流母線為300V時，在打開逆變器的情況下(即給PWM信號)，逆變器工作正常，輸出三相交流電。然后把直流母線電壓升高為400V，逆變器工作正常。保持直流母線電壓不變，關逆變(IGBT基極電壓為-9V)，再開逆變。發生故障。檢查發現C相的concept驅動損壞。C相橋臂的IGBT上下管的G極E極間各自并的一個穩壓二極管(SMBJ13)擊穿短路，C相橋臂IGBT上下管的柵極都燒壞，既給GE加15V電源，CE也不能導通。該橋臂IGBT內部反并聯的二極管正常。
最初猜測是IGBT柵極出現了高壓，但是不知道是什么原因造成了柵極的高壓，下面我們就來具體問題具體分析。

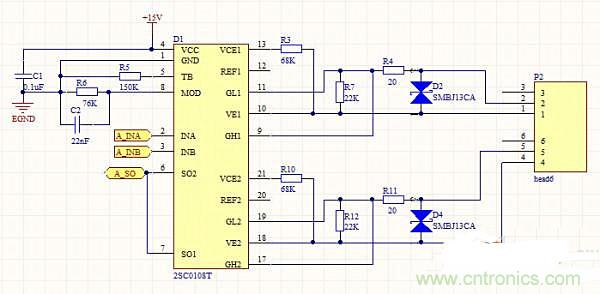

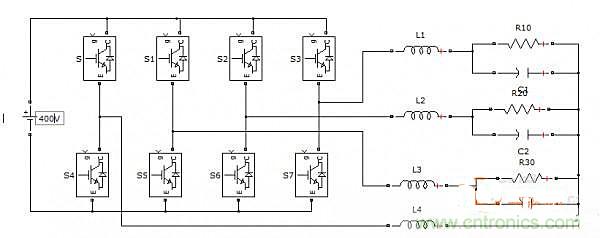

圖1為主電路圖，其中R代表負載。圖2為IGBT驅動。2端接上管柵極，1端接上管發射極。5端接下管柵極，4端接下管發射極。
從驅動波形看，并沒有米勒區，這就說明管子的開關電壓應力比較小。從波形陡度看，動態內阻比較大。因此，如果如此加高壓，出現米勒效應就會半橋局部直通。
從稍帶電流出現的尖峰電壓看，一旦局部直通關斷后過壓擊穿而導致炸管。這點可以通過加大死區得到解決。另一方面，例子中的策略決定了有開機浪涌。建議用魯棒控制策略，開機電流軟啟動。
本篇文章以一個錯誤的電路為例，深度剖析問題，并給出了相應的解決方法，希望大家在看過本篇文章之后能夠有所收獲。
