設計細節:高/低壓設備的接地電阻規定值

發布時間:2015-01-12 責任編輯:sherryyu

【導讀】電氣工程師在應用高低壓設備或者是設計高低壓設備時都要明白接地電阻是如何規定的,這不僅關系到人身安全還關系到設備的壽命長短。小編這里就系統的為大家講下高/低壓設備的接地電阻規定值。

高壓設備的接地電阻規定值

1、大接地電流系統(接地電流500A以上)接地電阻的規定:

在大接地電流系統中,單相短路時,接地短路電流很大,相應的繼電保護迅速將故障切除。因此,在接地裝置上只在短時間內出現過電壓,而工作人員此時觸及裝置外殼的機會很小??紤]到此系統的接地電流一般大于4000A,規定接地電壓不超過2000V,接地電阻不得超過0.5Ω。

2、小接地電流系統(接地電流500A以下)接地電阻的規定:

小接地電流系統中發生單相接地時,允許繼續運行一段時間(一般為2h),因此,工作人員接觸帶電設備外殼的可能性較大。由于其接地電流相對不大,所以接地電壓的規定也較低,規程規定:高、低壓裝置共用的接地裝置,接地電壓不超過120V;高壓裝置單獨用的接地裝置,接地電壓不不大于250V??偟膩碚f,接地電阻不應大于10Ω。

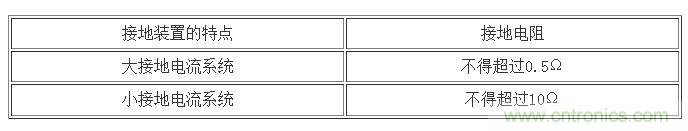

接地電阻的規定值
高壓設備的接地電阻規定值
低壓設備的接地電阻是多少

1、對與總?cè)萘吭?00kVA以上的發電機或變壓器供電系統相連的接地裝置,接地電阻不應超過4Ω,以上系統有零線重復接地時,每處的接地電阻不超過4Ω。

2、對與總?cè)萘吭?00kVA以下的發電機或變壓器供電系統相連的接地裝置,接地電阻不應超過10Ω,以上系統有零線重復接地時,每處的接地電阻不超過30Ω,且接地點不應少于3點。

3、對TT、IT系統中的用電設備的接地電阻,按接地電壓不高于50V計算,一般接地電阻不大于100Ω。

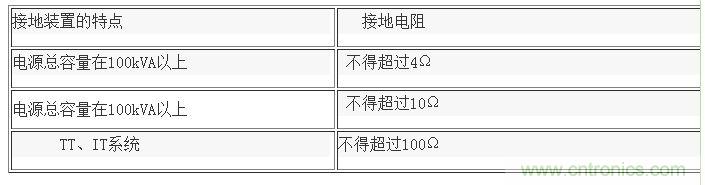

接地電阻的規定值
低壓設備的接地電阻是多少
要采購變壓器么,點這里了解一下價格!
