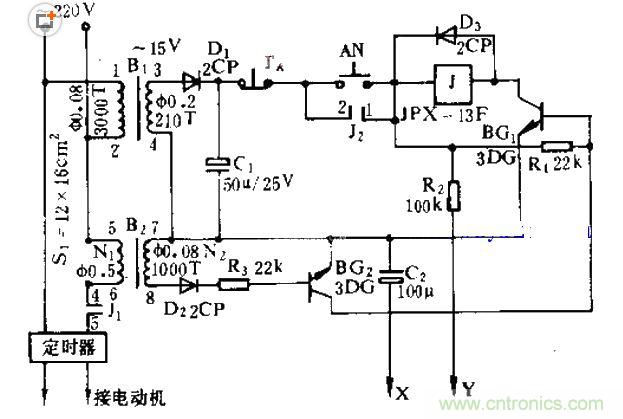

該保護電路可防止洗衣機過載或因漏水而燒壞電機。電路如圖所示，按下AN電源接通，BG1導通，繼電器J吸合，其常開觸點J1和J2閉合，洗衣機正常運行。此時電動機電流小，與電機串聯(lián)的變壓器B2通過的電流也小，其次級感壓低，不足以使BG2導通。若電機過載或卡死，B2次級感應電壓增高，BG2導通，BG1截止，繼電器J釋放，觸點J1,J2斷開，切斷電源。X,Y引出兩要導通線，端頭衷以海綿等易浸潤物，固定在桶底的轉軸旁。漏水時，X,Y間電阻減小，電源電壓通過R2,X,Y加到BG2基極使之導通，BG1截止，繼電器J釋放，切斷電源，洗衣機不能啟動。
