我們曾經提到，將貼片式 PPTC 器件集成到充電線纜輸入端子中雖然有效解決了手機充電端口過熱事件，但是仍然有一些待解決的問題。例如，將貼片式 PPTC 放在 PCB 板上需要使用回流焊工藝，而端子和線纜與 PCB 的連接卻必須使用手工焊接工藝。兩種工藝使得一個小小的線纜接頭制作頗為復雜。另一方面，手工焊接時烙鐵的溫度有可能對已經在 PCB 板上的 PPTC 器件造成損傷。而要保證每一個操作工人都按照符合要求的焊接溫度、焊接時間進行操作，難度非常大。

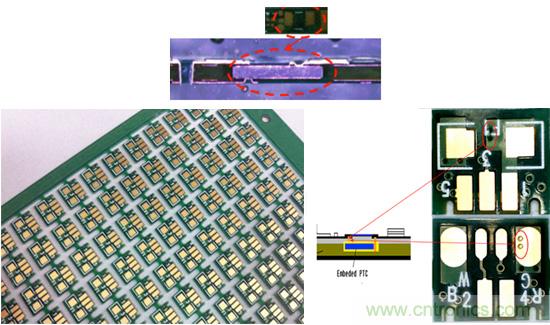

為此，TE 電路保護事業部推出了一種新的保護產品：埋入式智能保護 PCB 器件 ，它是一種將 PPTC 技術嵌入到 PCB 板內的保護產品。這樣對于設計者來說，到手的產品就已經是一個集成了保護功能的 PCB 板了。接下來要做的只是需要將連接器和線纜焊接到這個保護板上而已。由此可以省去額外的回流焊工藝成本，也簡化了制造工藝。下圖為埋入式智能保護 PCB 器件示意圖。
埋入式保護技術優點

與之前傳統分立元件的保護方式相比，埋入式保護技術還具有許多其他優點，包括：
1.手工焊接和注塑對 PPTC 性能的熱影響與分立保護方式相比要小很多；
2.由于埋入 PCB 板內，PPTC 的穩定性和可靠性大幅度提高；
3.由于在 PCB 板內，消除了板面空間的限制。理論上，PPTC 可在 PCB 尺寸的限制內，做得盡量大，由此可增大工作電流。

利用這種埋入式保護技術，只需查證充電線端子的 PCB 板內是否有 PPTC，廠家就能方便地判定用戶是否使用了標配充電器，避免了出廠后的免責糾紛。
