全球領先的整合單片機、混合信號、模擬器件和閃存專利解決方案的供應商——Microchip Technology Inc.（美國微芯科技公司）宣布推出兩款最新創新產品。擁有24款器件的全新PIC32MZ嵌入式連接（EC）系列32位MCU提供了330 DMIPS和3.28 CoreMarks™/MHz的卓越性能，以及有雙存儲區的現場升級閃存（高達2 MB）、512 KB的大容量RAM，以及支持當今要求嚴苛的應用所需的連接外設。同時，Microchip還推出了業界最全面的32位單片機固件開發框架——MPLAB® Harmony。該框架是第一款把許可、轉售及支持Microchip和第三方中間件、驅動程序、函數庫和實時操作系統集成于一體的產品，簡化了包括全新PIC32MZ系列在內的所有32位MCU的開發過程，縮短了集成和上市所需的時間。



圖3



嵌入式設計師人員正面臨著對額外功能日益增長的需求，這需要更高M(jìn)CU性能和更大存儲容量。與此同時，他們還在尋求通過使用較少的單片機來降低成本和復雜性，進而促使對高度集成的需求。PIC32MZ系列整合了一個帶隨機數發生器的全功能硬件加密引擎以實現高吞吐量數據加密/解密和驗證（如AES、3DES、SHA、MD5和HMAC），以及Microchip MCU上的第一個SQI接口和PIC32數量最多的串行通道，能夠充分滿足上述需求。此外，PIC32MZ是Microchip旗下首款采用Imagination公司MIPS microAptiv™內核的MCU，它增加了159個全新DSP指令，使DSP算法的執行速度比PIC32MX系列的周期縮短了多達75%。該內核還提供了microMIPS®指令集架構，在提高代碼密度的同時能以接近全速率運行，而指令和數據緩存及其200 MHz/330 DMIPS可實現PIC32MX三倍的性能。

因此，PIC32MZ系列的性能是上一代PIC32MX系列的三倍，存儲容量是PIC32MX的四倍，同時高度集成了不少先進的外設。針對需要嵌入式連接的應用，該系列包括了高速USB、以太網和CAN，以及一組廣泛的有線和無線協議棧。許多嵌入式應用要新增更優的圖形顯示，而PIC32MZ能夠在無需任何外部圖形芯片的前提下，支持一個WQVGA顯示屏。流媒體/數字音頻應用也可大大獲益于該系列的159個DSP指令、大容量存儲區、I2S等外設和可用軟件。





圖4





圖5

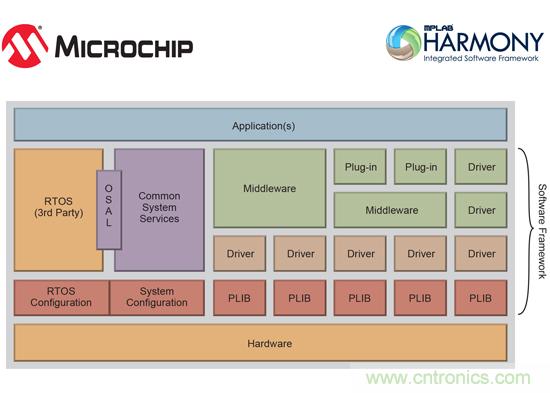

在硬件方面，Harmony框架讓代碼移植并在Microchip所有32位PIC32單片機之間遷移更為簡單。而且，利用這一集成Microchip和第三方代碼的源（免費和付費），設計人員可以大大提高對瞬息萬變的終端市場需求的反應速度。

Microchip MCU32部門總監Rod Drake表示：“我們?nèi)碌腜IC32MZ系列是專門為需要高性能、大存儲容量和先進外設集成的下一代高端嵌入式應用而開發的。PIC32MZ讓設計人員可以僅用一個MCU，就能增加更佳的圖形顯示、更快的實時性能和更高的安全性等全新功能，同時降低成本和復雜性。除了PIC32產品中新增的這一精良系列， MPLAB Harmony開發框架也是一款強大的新工具，幫助工程師應對最新設計挑戰。其軟件開發方法在嵌入式行業無人能及。顯然，還沒有任何一家其他廠商提供一個全面的統一固件開發框架，讓設計人員能夠下載并感受其能支持如此廣泛的預測試、可互操作軟件。”

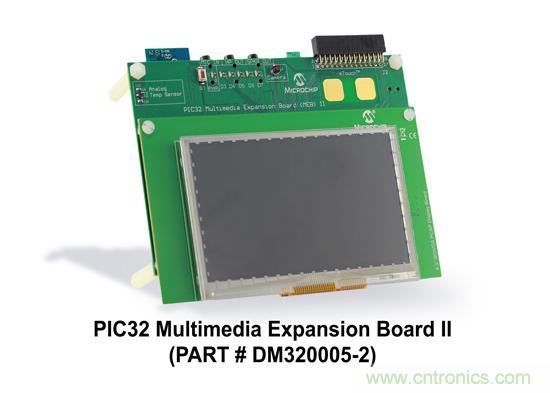

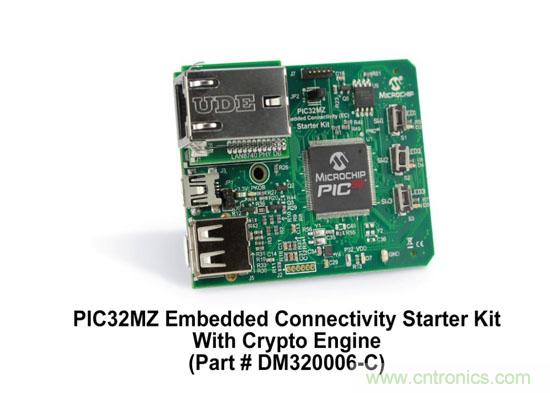

三款全新PIC32MZ開發工具現已開始供貨。完整的交鑰匙PIC32MZ EC入門工具包有兩個版本，以支持集成加密引擎（部件編號DM320006-C）和沒有集成加密引擎（部件編號DM320006）的系列產品。多媒體擴展板II（部件編號DM320005-2）在前六個月提供特別優惠價格，它可與任意入門工具包一起開發圖形HMI、連接和音頻應用。通過132至168引腳入門工具包適配器（部件編號AC320006），開發人員可以結合Microchip各種應用特定的子板進行開發。PIC32MZ2048EC接插模塊（部件編號MA320012）可供已有Explorer 16模塊化開發板的用戶使用。欲了解更多信息和購買這些工具，請?jiān)L問http://www.microchip.com/get/JDVB。



PIC32MZ系列的首批12款產品預計將于12月開始提供樣片并投入量產，而其余12款產品以及其他封裝選項預計將在2014年5月內陸續上市。其中8款PIC32MZ MCU集成了加密引擎。該系列擁有12款1 MB閃存MCU和12款2 MB閃存MCU。產品以10,000片起批量供應。該系列中具有2MB閃存的器件（超集成員）及其封裝選項分別是：PIC32MZ2048ECH064為64引腳QFN（9 mm×9 mm）和TQFP（9 mm×9 mm）封裝；PIC32MZ2048ECH100為100引腳TQFP（12 mm×12 mm和14 mm×14 mm）封裝；PIC32MZ2048ECH124為124引腳VTLA（9 mm×9 mm）封裝；而PIC32MZ2048ECH144為144引腳TQFP（162 mm×16 mm）和LQFP（20 mm×20 mm）封裝。

集成加密引擎的超集版本為PIC32MZ2048ECM064、PIC32MZ2048ECM100、PIC32MZ2048ECM124和PIC32MZ2048ECM144。

欲了解更多信息，請聯絡Microchip銷售代表或全球授權分銷商，也可瀏覽Microchip網站http://www.microchip.com/get/ESJG。欲購買文中提及的產品，可通過microchipDIRECT購買，或聯絡任何Microchip授權分銷伙伴。



MPLAB Harmony現已開始供貨，其基本框架免費。首次發布的版本為全新PIC32MZ系列以及PIC32MX系列提供了初步支持。預計于2014年3月發布的下一個版本將支持全部PIC32系列。下載完成后，免費版和付費版的軟件都有對應的模塊化菜單。最初產品的擴展名單包括RTOS——Real Time Engineers Ltd. 的FreeRTOS和Wittenstein High Integrity Systems的OPENRTOS，InterNiche Technologies的TCP/IP協議棧，以及wolfSSL的CyaSSL Embedded SSL Library，等等。
