【導讀】保險絲被應用在各種各樣的電子設備中,為設備的使用豎起一道安全的屏障。保險絲有很多種,今天電子元件技術網的就來跟大家討論一種保險絲,即低功耗自恢復保險絲,那么這種低功耗的自恢復保險絲都有哪些特點以及優勢呢?
隨著便攜電子產品的發展,特別是智能手機的發展,其功能越來越多,顯示屏越來越大,主頻越來越快,CPU 核心數越來越多,網絡應用越來越普及和頻繁。這就對手機電池的容量提出了更高的要求。大容量的電池為手機提供了充沛的能源,但是也帶來了安全性的更高要求,因為過電流充放引起電池的過熱事故的后果將會非常嚴重。在一級保護IC保護失效的情況下,電池二級保護就是最后一道防止電池過熱起火爆炸的措施。這一級的保護主流方案是采用PPTC自恢復保險絲保護。但是針對大容量的電池二級保護如果采用普通的PPTC,已經不能滿足客戶的運用。在自恢復保險絲選型過程中,主要涉及以下參數
1.保持電流(Ih):25℃ 靜止空氣環境中不觸發電阻突越的最高電流。
2.觸發電流(It):25℃靜止空氣環境中PTC聚合物自復保險絲從低阻轉為高阻抗的最小電流。
3.最大電壓(Vmax):PTC聚合物自復保險絲的最大工作電壓。
4.最大電流(Imax):PTC聚合物自復保險絲能承受的最大電流。
5.動作功率(Pdtyp):25℃環境溫度時PTC聚合物自復保險絲動作狀態下的消耗功率。
6.動作時間(Ttrip):5倍保持電流下最大動作時間。
自恢復保險絲的優點
在我們?nèi)粘I钪?,可能會碰到手機電池爆炸,電腦著火了,主板燒毀了,交換機著火了,多媒體系統失靈了,馬達燒毀了,電源故障了,工業控制系統失靈了等等現象。為什么會出現這種現象?主要是產品出現過流,過熱而沒有對應的保護措施。自復式保險絲可防護過流浪涌及過熱的故障。自復式保險絲可在故障條件(短路,過載,雷擊等)下限制危險的大電流通過,從而有效保護整個電路;但是它不同于只能使用一次就必須更換的保險絲,自復式保險絲在故障排除和電路電源斷開之后能夠自動復位,進而減少了保固,服務和維修費用。
自恢復保險絲的具體應用
通訊設備以及監控行業;
汽車電子行業;
工業以及家電行業;
鋰電池以及電池組保護;
電腦以及周邊產品;
消費類以及多媒體電子設備。
這里就以專門從事電路過流過熱保護方案的競沃電子推出了低功率損耗自恢復貼片保險絲的一款型號:MSML series為例,我們一起來看看它的特點:
1)降低了電池內部的功率損耗;
2)小體積的封裝更有利于大容量電池設計,以至于不影響便攜電子的便利性;
3)提供各種不同封裝規格,為工程師的設計提供了最大的設計便利性和選擇性。

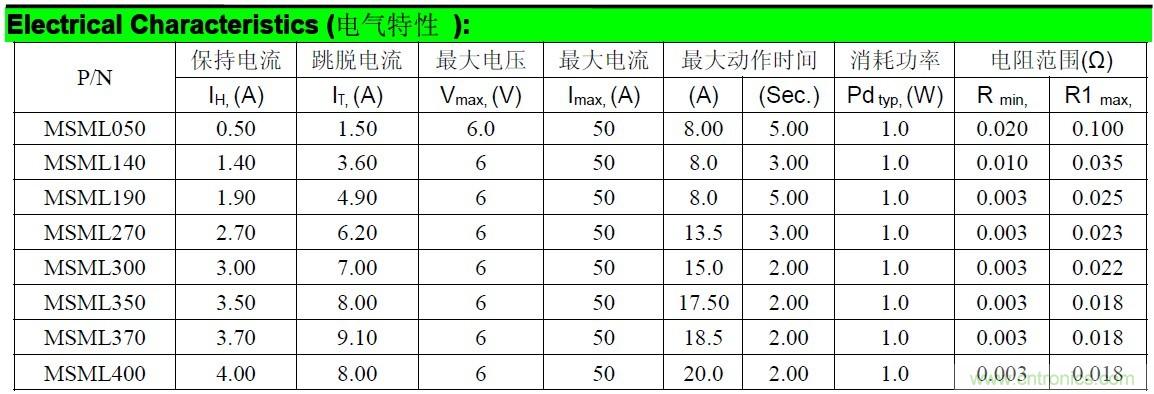

從表中可以看出,這個系列的產品消耗的功率比較小。那么這個系列的產品是否是你的首選,或者你有更好的推薦呢?
