br /> 常規的負載電容20pF，負載電容就是32pF比較匹配。晶振的負載電容公式=[(Cd*Cg)/(Cd+Cg)]+Cic+△C，式中Cd,Cg為分別接在晶振的兩個腳上和對地的電容，Cic（集成電路內部電容）+△C（PCB上電容）經驗值為3至5pf。因此，晶振的數據表中規定12pF的有效負載電容要求在每個引腳XIN與XOUT上具有22pF（2 * 12pF = 24pF = 22pF + 2pF 寄生電容）。兩邊電容為Cg,Cd，負載電容為Cl，cl=cg*cd/(cg+cd)+a。就是說負載電容15pf的話，兩邊兩個接27pf的差不多了，

各種邏輯芯片的晶振引腳可以等效為電容三點式振蕩器。晶振引腳的內部通常是一個反相器，或者是奇數個反相器串聯。在晶振輸出引腳XO和晶振輸入引腳XI之間用一個電阻連接，對于CMOS芯片通常是數M到數十M歐之間。很多芯片的引腳內部已經包含了這個電阻,，引腳外部就不用接了。這個電阻是為了使反相器在振蕩初始時處于線性狀態，反相器就如同一個有很大增益的放大器，以便于起振，石英晶體也連接在晶振引腳的輸入和輸出之間，等效為一個并聯諧振回路，振蕩頻率應該是石英晶體的并聯諧振頻率。晶體旁邊的兩個電容接地，實際上就是電容三點式電路的分壓電容，接地點就是分壓點。以接地點即分壓點為參考點，振蕩引腳的輸入和輸出是反相的，但從并聯諧振回路即石英晶體兩端來看，形成一個正反饋以保證電路持續振蕩。在芯片設計時，這兩個電容就已經形成了，一般是兩個的容量相等。容量大小依工藝和版圖而不同，但終歸是比較小，不一定適合很寬的頻率范圍。外接時大約是數PF到數十PF，依頻率和石英晶體的特性而定。需要注意的是：這兩個電容串聯的值是并聯在諧振回路上的，會影響振蕩頻率。當兩個電容量相等時，反饋系數是 0.5，一般是可以滿足振蕩條件的，但如果不易起振或振蕩不穩定可以減小輸入端對地電容量，而增加輸出端的值以提高反饋量，一般芯片的 Data sheet 上會有說明。

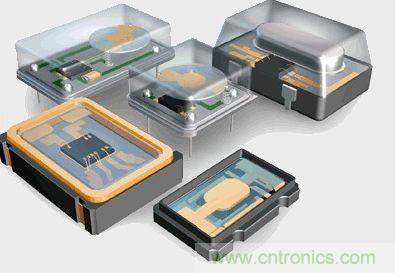

圖1：晶振

1.匹配電容-----負載電容是指晶振要正常震蕩所需要的電容。一般外接電容，是為了使晶振兩端的等效電容等于或接近負載電容。要求高的場合還要考慮ic輸入端的對地電容。一般晶振兩端所接電容是所要求的負載電容的兩倍。這樣并聯起來就接近負載電容了。

2．負載電容是指在電路中跨接晶體兩端的總的外界有效電容。他是一個測試條件，也是一個使用條件。應用時一般在給出負載電容值附近調整可以得到精確頻率。此電容的大小主要影響負載諧振頻率和等效負載諧振電阻。

3．一般情況下，增大負載電容會使振蕩頻率下降，而減小負載電容會使振蕩頻率升高。

4．負載電容是指晶振的兩條引線連接IC塊內部及外部所有有效電容之和，可看作晶振片在電路中串接電容。負載頻率不同決定振蕩器的振蕩頻率不同。標稱頻率相同的晶振，負載電容不一定相同。因為石英晶體振蕩器有兩個諧振頻率，一個是串聯揩振晶振的低負載電容晶振：另一個為并聯揩振晶振的高負載電容晶振。所以，標稱頻率相同的晶振互換時還必須要求負載電容一至，不能冒然互換，否則會造成電器工作不正常。
