新型雙通道14位250 MSPS ADC AD9250通過JESD204B兼容輸出與高速FPGA無縫連接，并支持精密多通道轉換器同步。通信基礎設施、成像設備、工業儀器儀表、防務電子和其它多通道、需要大量數據的系統要求數據轉換級提供越來越寬的分辨率和越來越高的采樣率。并行接口的物理布局限制和串行LVDS（低壓差分信號）方法的比特率限制目前給設計人員帶來了技術障礙。

為解決這一需求，ADI最近推出采用JEDEC JESD204B串行輸出數據接口標準的雙通道14位250 MSPS模數轉換器AD9250。AD9250 ADC是市場上首款完全達到JESD204B Subclass 1確定性延遲要求的250 MSPS ADC，此功能通過一個串行接口支持多個數據轉換通道精密同步。

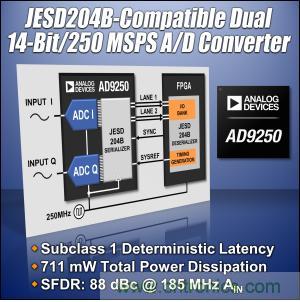

圖題：250 MSPS模數轉換器AD9250

AD9250 ADC的串行接口方案通過單通道或雙通道鏈路提供高達5 Gbps的采樣率。使用兩個串行通道可支持250 MSPS全速雙通道模數轉換數據速率，單個通道則用于支持較低的采樣率。

Xilinx Inc.等高性能FPGA供應商，已在其最新一代產品中片內集成JESD204B SerDes（串行化器/解串器）端口。針對模擬信號鏈的這種端到端無縫連接方案可簡化PCB布局，加快原型開發，使產品更快上市。

Xilinx無線業務部高級總監Sunil Kar表示：“Xilinx全力支持JEDEC JESD204B標準，并且正在努力加快采用數據轉換器串行化互連技術，目前所做的就是提供高質量、靈活、可擴展、可編程的IP來與AD9250等高速數據轉換器接口。Xilinx目前提供的JEDEC JESD204B IP支持Subclass 0、1、2功能，線路速率最高可達10.3 GBPS，通道寬度范圍為1倍到8倍。這些技術進步有利于促進系統模塊化，降低成本和復雜度，增強新一代無線和有線網絡的功能與容量。”

ADI公司高速模數轉換器部產品線總監Kevin Kattmann表示：“ADI公司的這款旗艦產品為FPGA系統中的模擬信號鏈設計提供了一種新的高度集成方法。雙通道14位ADC AD9250具備無與倫比的寬帶信號處理性能，其簡化的接口為軟件定義無線電和醫療超聲領域的下一代FPGA應用掃清了設計障礙。對于許多系統設計師來說，實現高性能模擬信號鏈所面對的I/O挑戰現在有了一個精巧的解決方案。”

有關雙通道14位250 MSPS ADC AD9250的更多信息

AD9250轉換器的JESD204B串行接口將每個IC所需高速差分輸出數據路徑的數目從多達28個減至2個。每個上電周期以及經過鏈路重新同步事件后，其Subclass 1確定性延遲功能都是可重復的。此功能在以下應用中很重要：分集無線電系統和儀器儀表、TD-SCDMA / WCDMA / LTE（尤其是2R2T >8R8T演進）等多模式數字接收機應用、雷達/防務電子、醫療成像系統、電纜基礎設施以及通用軟件無線電。

雙通道14位250 MSPS ADC AD9250主要特性和性能

具有Subclass 1確定性延遲的JESD204B編碼串行數字輸出
信噪比(SNR)：70.6 dBFS（185 MHz輸入，250 MSPS）
無雜散動態范圍(SFDR)：88 dBc（185 MHz輸入，250 MSPS）
中頻采樣頻率最高達400 MHz
95 dB通道隔離/串?dāng)_
低功耗和小封裝尺寸

評估套件

AD9250-250EBZ (250 MSPS)、AD9250-170EBZ (170 MSPS)和AD6673-250EBZ DUT板，與輔助高速數據采集卡HSC-ADC-EVALDZ，構成AD9250的完整評估系統，它針對信號性能進行了優化。采集到的數據可以利用筆記本電腦和ADI免費軟件VisualAnalog™進行分析。為了與FPGA開發平臺兼容，DUT板可以使用CVT-ADC-FMC-INTPZB FMC內插器連接器。

供貨、配套產品

雙通道14位250 MSPS ADC AD9250適合與ADI公司其它器件一起工作，包括用于基帶差分模擬輸入配置的驅動器AD8138、ADA4937和ADA4938-2，時鐘分配IC AD9516-3，以及低抖動時鐘緩沖器ADCLK905。同時提供170 MSPS引腳兼容版本(AD9250-170)和11位250 MSPS引腳兼容版本AD6673。
