新型時鐘開關保護器件,讓PCIe免受ESD損傷

發布時間:2012-12-28 責任編輯:easonxu

【導讀】保護敏感高速數據線路免受靜電放電(ESD)損傷是PCIe應用的重要考慮因素。安森美半導體推出新的時鐘及數據、開關及保護器件,支持PCI Express應用,新的扇出緩沖器、差分開關及穿越型封裝ESD保護器件彰顯安森美半導體用于服務器、網絡及ATE應用的PCIe 3.0技術。


應用于高能效電子產品的首要高性能硅方案供應商安森美半導體推出一系列新元器件,大幅增強公司用于路由器、服務器、網絡設備及自動測試設備(ATE)等通信系統之外圍元件高速互連PCI Express(簡稱PCIe)應用的產品陣容。新器件包括NB3N1XXK系列差分時鐘及數據扇出緩沖器、NCN3411 4通道及NCN3612B 6通道差分開關,以及ESD7004和ESD7008瞬態電壓抑制器(TVS)。

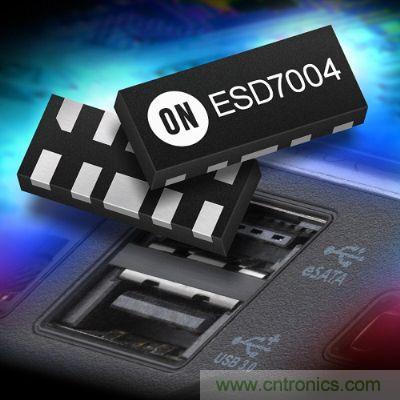

圖1:安森美新時鐘及數據開關及保護器件
圖1:安森美新時鐘及數據開關及保護器件

時鐘及數據

NB3N106K、NB3N108K、NB3N111K及NB3N121K差分扇出時鐘及數據驅動器提供6路、8 路、10路或21路輸出等選擇,非常適合于要求多個高精度、低相位噪聲時鐘副本的系統。這些器件的典型附加相位抖動僅為均方根0.1皮秒(整合在12千赫茲(kHz)至20兆赫茲(MHz)頻帶上),提供100 ps(最大值)的低輸出至輸出歪曲率,使這些高性能扇出緩沖器能用于符合PCIe第一、二及三代的應用。器件輸入可以直接接受單端或差分低壓正射極耦合邏輯(LVPECL)、低壓差分信令(LVDS)及高速電流驅動邏輯(HCSL) 信號,使系統設計人員能夠輕易地連接多種輸入信令機制,從而增強靈活性。此外還能夠結合NB3N3002及NB3N5573 PCIe時鐘合成器實現完整的時鐘樹,為NB3N1XXK扇出緩沖器提供時鐘源。

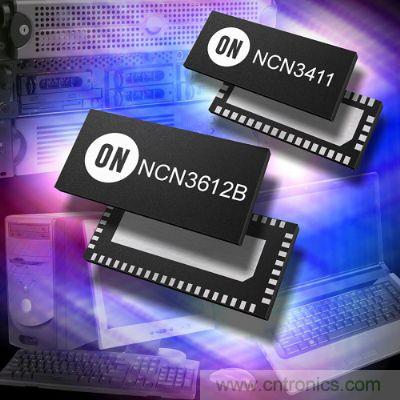

圖2:安森美新時鐘及數據開關及保護器件
圖2:安森美新時鐘及數據開關及保護器件

開關器件

NCN3411及NCN3612B差分開關為PCIe 3.0應用而設,支持高達8.0千兆比特/秒(Gbps)的數據率。這兩款新器件分別具備200微安(μA)和250 μA的低供電電流要求,而且?guī)椭鷾p少熱耗散。單刀雙擲(SPDT)開關NCN3411提供4路差分通道,使其能夠處理多達2個PCIe通道,能夠采用單個控制器來管理兩個PCIe插槽。而NCN3612B兼容Display Port 1.2及PCIe 3.0,支持這兩種數據類型之間的開關。

保護器件

保護敏感高速數據線路免受靜電放電(ESD)損傷是PCIe應用的重要考慮因素。安森美半導體的單向4通道ESD7004及保護4對(8線)高速線路的 ESD7008是低電容、低鉗位電壓ESD保護二極管,提供理想的PCIe保護方案。穿越型(flow-through)封裝簡化印制電路板(PCB)布線及維持一致阻抗所需的走線長度匹配。

安森美半導體企業營銷副總裁David Somo說:“安森美半導體身為PCI特別興趣小組(PCI-SIG)的成員,持續擴充產品陣容,為網絡及通信客戶提供其要求的先進接口。這些專門為此開發的新時鐘、開關及保護器件,支持PCI Express應用要求的最大系統突發數據吞吐量。”
