新型倒置doherty設計指南

發布時間:2012-10-23 責任編輯:easonxu

【導讀】現代通訊系統的發展對功放的線性和效率提出了越來越高的要求,而功放的線性度和效率始終是相互矛盾的,為了盡量平衡他們之間的矛盾,中國電子器材深圳有限公司的射頻技術團隊提出了一種新型倒置doherty技術,比較好的解決了這樣一個矛盾。


傳統Doherty放大器及新型倒置doherty原理分析

傳統二路Doherty放大器原理框圖

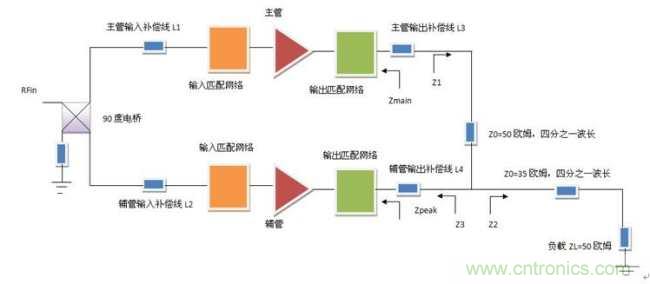

圖1:傳統二路Doherty放大器原理框圖

傳統doherty結構如圖1所示,由主管(載波放大器),輔管(峰值放大器),90度電橋,補償線L1、L2、L3、L4,輸出合路部分組成。小信號峰值放大器Z3的阻抗理想開路,載波放大器在合路部分的阻抗?fàn)恳筞1=100歐姆,同時也使得功放漏級電阻減小一半,減小后的漏級電阻使得峰值電壓減半,飽和電流不變,doherty出現第一個峰值,大信號載波放大器和峰值放大器都以最佳的阻抗匹配輸出,doherty達到第二次峰值效率及最大輸出功率。

新型倒置二路Doherty放大器原理框圖

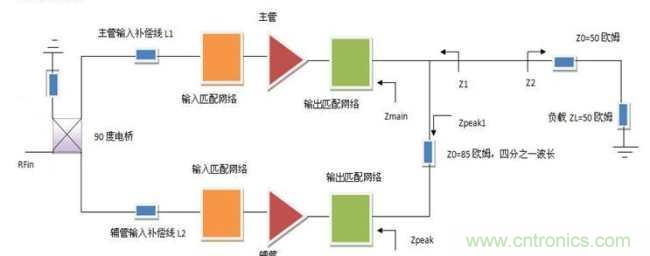

圖2:新型倒置二路Doherty放大器原理框圖

新型倒置doherty跟傳統經典doherty相比有以下幾個不同之處,(1)新型倒置doherty輸出端的四分之一波長線在輔管后面,而傳統經典doherty輸出端的四分之一波長線是在主管后面,所以命名為新型倒置doherty;(2)新型二路倒置doherty的主管按Z=100歐姆設計,輔管按Z=72.25歐姆設計;(3)輔管后面用了四分之一波長的特性阻抗為85歐姆的高阻抗線;(4)主管和輔管合路后已經是50歐姆了,所以不需要通過阻抗變換了。下面從它的工作過程也可以分為三個階段:(1)當輸入信號較小RFin<0.5Pmax,由于輔放后面的輸出端四分之一波長85歐姆的高阻抗線,輔管管的阻抗Zpeak1視為理想無窮大,Z2=50歐姆,Zmain按100歐姆設計,主管往負載看進去的阻抗為50歐姆,同時也使得功放漏級電阻增加一倍,增加后的漏級電阻使得輸出電壓達到峰值電壓時,輸出電流卻只有峰值電流的一半。因此,doherty達到第一個峰值效率時的輸出功率相對于滿功率輸出功率而言,回退了6dB。(2)當輸入信號0.5Pmax≤RFin< Pmax,,主管輸出電壓達到飽和,適當?shù)钠檬沟幂o管開始工作。隨著輸入功率的增加,輔管輸出電流增加。由有源負載牽引技術可知,Zmain的共軛阻抗開始由50歐姆往100歐姆變化,Zpeak的共軛阻抗開始由理想無窮大往72.25歐姆變化。這使得主管輸出電壓基本保持不變,不會產生過飽和,同時主管輸出電流繼續增加,主管效率保持最大值。由于從放大器工作電流未達到最大,故doherty效率有所下降,但是依然維持在較高水平。(3)當輸入信號RFin= Pmax,Zmain的共軛阻抗變?yōu)?00歐姆,Zpeak的共軛阻抗變?yōu)?2.25歐姆,合路處的往阻抗為Zmain=100歐姆并聯Zpeak=85*85/72.25=100歐姆即等于50歐姆,和Z2=50歐姆阻抗匹配,主管和輔管都以最佳匹配阻抗形式達到飽和輸出,此時doherty達到最大功率輸出,doherty效率也達到最大效率值,即第二個峰值效率。通過以上分析可知新型倒置doherty跟傳統經典doherty相比有以下幾個優勢:(1)負載調制效果明顯(新型倒置doherty漏級電阻是增加一倍而傳統dohert漏級電阻是減小一倍);(2)減小PCB面積節省成本(新型倒置doherty不需要35歐姆1/4波長線,新型倒置doherty功放阻抗都大于50歐姆,設計匹配靈活,一般單階匹配就可以完成)。
[member]
[page]
新型Doherty電路設計

新型倒置Doherty原理仿真圖
圖3:新型倒置Doherty原理仿真圖

基于ADS軟件平臺,選用飛思卡爾MRF8S21140H器件模型進行倒置doherty原理圖仿真。整個倒置doherty的關鍵在于輸出匹配的設計,它不僅要完成阻抗匹配,還要同時滿足輸出補償線的功能,并且在小信號的時候能夠達到漏極電阻增倍的目的。

仿真結果

新型倒置Doherty仿真數據

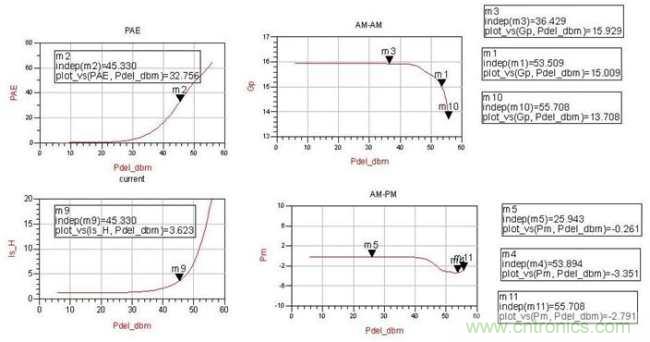

圖4:新型倒置Doherty仿真數據

圖4是載波和峰值放大器的漏極偏置電壓都取28V,主放大器柵極電壓取2.7V(靜態電流1.1A),峰放大器柵極電壓取1.7V,仿真數據。由圖可見,新型倒置doherty電路,在輸出45.33dbm(即P-3=55.7dBm回退10.4dB)時可以獲得較高的效率(32.756%),doherty輸出電流等于3.623A;AM-AM測試可以得到P-1=53.6,dbm, P-3=55.7dbm,小功率輸出到飽和功率曲線比較平緩;AM-PM測試可以得到在小信號輸出的相位為-0.261度,在輸出功率53.894dbm時輸出相位為-3.351度,在輸出功率55.708dbm時相位為-2.791度,從整個AM-PM發現相位失真小于3度且曲線也十分平滑,從仿真數據可以得到倒置doherty相對傳統doherty具有更好的線性指標,并且效率能滿足32.756%(回退10DB下)。

結論

W-CDMA作為第三代無線通信主流標準之一,其信號的峰均比可達10dB。目前直放站廠家的WCDMA功放基本都是采用經典doherty配合scintear公司的模擬預失真芯片SC1887來達到滿足頻譜模板的目的,SC1887屬于模擬預失真芯片線性糾正能力有限,如果doherty本身的AM-AM,AM-PM曲線不是很理想的話,它的線性糾正的能力就會大幅度降低,針對這種情況,本文仿真設計出一種新型倒置doherty。相比傳統經典doherty,它可以獲得更好的AM-AM,AM-PM線性指標,如果SC1887配合這種新型倒置doherty ,ACPR指標將會有更大的改善。
