產品特性：
- 采用了 PicoGuard (R) XS 架構，提供8通道靜電放電保護
- 滿足 IEC61000-4-2 標準15 千伏接觸放電和20 千伏空氣放電要求
- 符合HDMI和DP數字視頻標準100歐姆差分阻抗匹配要求
- 采用0.5毫米間距16引腳封裝
- 數字電視、液晶顯示器
- 筆記本電腦、機頂盒和高清 DVD 錄像機
California Micro Devices 營銷副總裁 Kyle Baker 表示：“消費電子產品設計人員在滿足消費者以更低價格獲得更強功能和更高性能的要求方面面臨著一系列的設計挑戰。CM1238 為客戶創造價值，以更低的價格提供更高的性能和更小的體積。”
PicoGuard XS 阻抗匹配和信號完整度
CM1238 采用了 PicoGuard XS 架構。該架構整合了感應器和二極管，為高速數據線路創造定點阻抗匹配。通常，系統設計人員必須通過添加外部阻抗或者消除靜電保護裝置附近信號線下面的電容或者同時使用這兩種方法來補償靜電保護裝置的電容。這些方法增加復雜性和成本，并且依賴于印刷電路板，限制了利用多個電路板廠商的能力。在很多情況下，這甚至有可能無法實現，在靜電放電保護裝置電容太高的情況下尤為如此，例如現有的20千伏的靜電保護裝置的電容通常就很高。CM1238 使得無需再使用這些方法，在無需外部補償或元件的情況下即可提供匹配阻抗。
強大的靜電放電保護
提供強大的靜電放電保護要比達到業界標準難得多。標準界定一個保護裝置在被損壞前可以承受的靜電放電水平，但不描述經二極管到達受保護裝置的剩余電流的水平。因此，選擇一個不僅符合業界標準同時又能確保低鉗位電壓和低剩余電流的裝置是很重要的。PicoGuard XS 解決方案的鉗位電壓峰值最高要比競爭產品低40%，剩余電流峰值要低15%至40%。
產品說明
CM1238 為四對差分通道提供保護，依據 EC61000-4-2 標準為 + -15 千伏接觸放電和 + - 20 千伏空氣放電提供靜電放電保護。感應器與靜電放電二極管的整合提供了改善的靜電放電保護和卓越的信號完整度。憑借基于更小的靜電放電二極管結構的第二代 PicoGuard XS 架構，信號完整度得到進一步提高。更小的靜電放電二極管結構提供相同的業界領先的靜電放電性能，且信號完整度更高。與第一代設計相比，減小的模具尺寸以及更小的封裝尺寸使得成本變得更低。
封裝、定價與上市

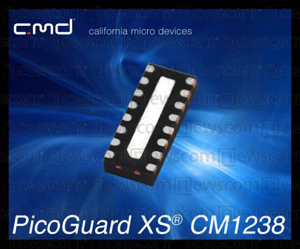

CM1238 采用0.5毫米間距16引腳封裝（4毫米 x 1.7毫米）。樣品將在10月份上市，計劃在2009年12月開始全面生產。1000件產品的起售價為每件0.40美元。
