- 雷擊產生的浪涌電壓會對電子設備帶來危害
- EPCOS輸出端過壓保護參考設計介紹
解決方案：
- ProShot 6000過壓保護插頭保護家電免受電壓浪涌致命影響
- 該裝置的核心部分由兩個愛普科斯壓敏電阻以及一個愛普科斯充氣式氣體放電管組成
雷擊不僅是一種壯觀的自然現象，它同時也對電氣設施造成危險。在歐洲地區，德國是經常遭受雷擊的國家之一。僅2005年記錄在案的雷擊次數就達170萬，并且趨勢見漲。雷陣雨的次數與過去十年相比已經加倍，同時向保險公司提出的損害賠償要求數目也在增長。根據德國保險公司W(wǎng)ürttembergische Versicherung所進行的分析，家用電器遭受的所有破壞中，有百分之二十四起因于電壓浪涌。而在辦公室以及工業界，該比例甚至超過百分之四十五。
浪涌電壓以及瞬變：電子設備的克星
瞬變是在千分之一秒左右的時間內發生的短暫的電壓浪涌，最高可達數千伏特。瞬變?cè)从诎l(fā)生在遠達1.5公里以外的間接雷擊、電力系統的切換過程以及家中的開關操作。如果沒有有效的防護，電壓浪涌將損壞接入的負載中的敏感的電子元件，這些負載是諸如電腦、電話、電視機以及音像設備等電器。小家電以及照明設備（比如節能燈）也會受到影響。
保護家電免受電壓浪涌致命影響的一種格外簡單且低成本的方法是通過3Pi-Innovationen.de （Nilotec銷售處）提供的ProShot 6000過壓保護插頭來實現，參見產品簡介。只需像普通插頭一樣將上述插頭插入待保護電路的電源插座即可。這個電子設備保護裝置的核心部分由兩個愛普科斯壓敏電阻以及一個愛普科斯充氣式氣體放電管組成，在這些元件方面，愛普科斯是世界市場的領先者。發光二級管（LED）電源采用了一個薄膜電容器。

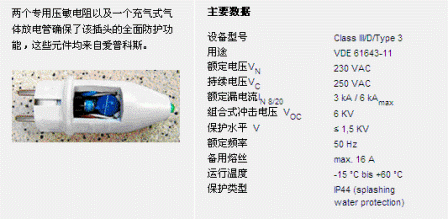

產品簡介
兩個專用壓敏電阻以及一個充氣式氣體放電管確保了該插頭的全面防護功能，這些元件均來自愛普科斯。
防護插頭是一種III級／D／Type 3的精密防護設備。一旦被插入操作電源插座，就能可靠保護電路在半徑高達5米的范圍內免于遭受浪涌電壓。另一大優勢在于其便攜性：這種插頭隨時或當旅行之時（借助于適用適配器）可用于不同的電路，比如用于防護筆記本電腦免于電壓浪涌。不過，它不僅可用于住宅或辦公室，憑借保護等級IP44（防濺水保護），該產品也適用于比如廚房、洗衣店或車間等潮濕區域。ProShot 6000通過一個LED指示運行狀態。如果設備失靈，LED將熄滅，同時發出連續的聲頻信號。產品簡介中概述了其主要數據。
除移動模型之外，3Pi–Innovationen.de同樣為固定安裝提供了一個版本。憑借愛普科斯圓片形壓敏電阻和氣體放電管的緊湊設計，上述模塊（如圖）的結構極其扁平，可以輕松插入電源輸出端的標準型小尺寸設備插座中。
