【導讀】當戰機雷達因互調干擾丟失目標，當5G基站因信號串擾大規模宕機——三階互調失真（IMD3）已成為現代射頻系統的"沉默殺手"。本文深度解析T/R組件IMD3測試的核心技術與工程陷阱，揭開羅德與施瓦茨矢量網絡分析儀的精準測量秘籍。

一、非線性系統的頻譜災難：互調失真本質探秘

電磁場中的數學幽靈
當頻率為f?=2.1GHz和f?=2.3GHz的雙音信號通過非線性放大器時，將激發如下寄生分量：

\begin{align*}

f_{IM3-} &= 2f_1 - f_2 = 1.9GHz \\

f_{IM3+} &= 2f_2 - f_1 = 2.5GHz

\end{align*}

階數殺傷力排行榜

二、雙音測試黃金法則：羅德與施瓦茨網分儀實戰指南

四端口網分儀的魔法配置

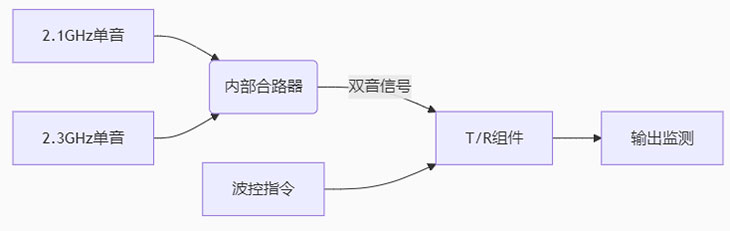

1. 硬件拓撲

• Port1/Port3→內部合路器→合成雙音輸入T/R天線口

• Port2直連T/R集合口捕獲輸出頻譜

1. 參數配置矩陣

   參數項	設置值	物理意義
   Center Freq	2.2GHz	雙音中心頻率
   Tone Distance	200MHz	f?與f?間隔
   IMD Sweep Type	IMD CW Mode	連續波模式
   Power Level	+20dBm per tone	單音功率

2. 致命誤差規避

• 電纜相位差補償：長度誤差1cm引入0.3°相位偏移→IMD3測量偏差2dB

• 阻抗失配校正：VSWR>1.5時需啟用12項誤差修正模型

三、軍用雷達T/R組件測試實錄：從實驗室到戰場

某型相控陣雷達實測數據

失效根因分析

• 焊點微裂紋：高溫下GaAs MMIC芯片焊錫蠕變→非線性阻抗突變

• 偏置網絡振蕩：電源去耦電容ESL過大引發諧振→產生附加IM3分量

• 電磁泄漏：腔體屏蔽效能＜90dB→外部信號串擾

結語：IMD3測試——雷達性能的生死防線

在相控陣雷達萬級T/R通道的協同工作中，-50dBc的IMD3劣化將導致目標定位誤差擴大10倍。唯有通過雙音激勵實測+多物理場耦合分析，方能揪出深藏于材料、結構、電路中的非線性幽靈。當6G邁向太赫茲頻段，量子限域效應下的互調抑制技術，將成為大國射頻爭霸的核心戰場。
