【導讀】時鐘同步的應用廣泛，但常規的時鐘同步方案或?qū)K端設備要求高，或原理相對復雜。對此，本文利用大普的RTC秒上升沿即時生效原理，設計一種低功耗、高精確時鐘同步方案。
摘要
時鐘同步的應用廣泛，但常規的時鐘同步方案或?qū)K端設備要求高，或原理相對復雜。對此，本文利用大普的RTC秒上升沿即時生效原理，設計一種低功耗、高精確時鐘同步方案。
時鐘同步的應用涵蓋通信、交通、電力、視頻、醫療、金融、教育等領域，在低功耗的設備上提高時鐘的同步精度具有較高的應用價值。
1. 時鐘同步的概念及精度影響因素
2. 時鐘同步的設計原理

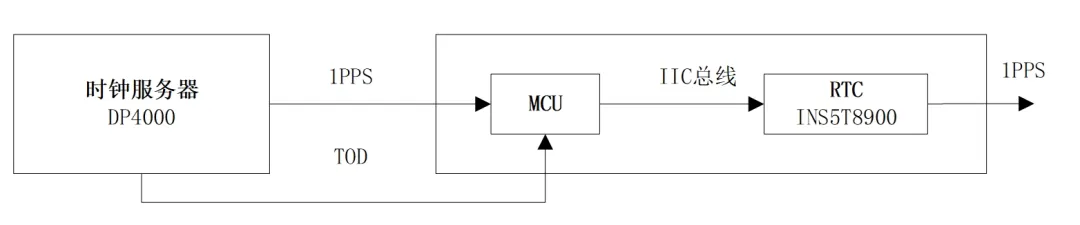

市場上RTC的時間寄存器分辨率一般精確到秒，但本文將探討基于RTC，如何進行毫秒甚至微秒級別的時鐘同步設置。其主要原理是利用大普的RTC秒上升沿即時生效原理——即秒上升沿會移動到秒設置生效的位置，當MCU捕捉到時鐘服務器輸出1PPS上升沿時，對RTC進行秒的寫操作，即能實現精準時鐘同步。工作原理框圖見圖1。
3. 時鐘同步的具體實現
3.1誤差確認

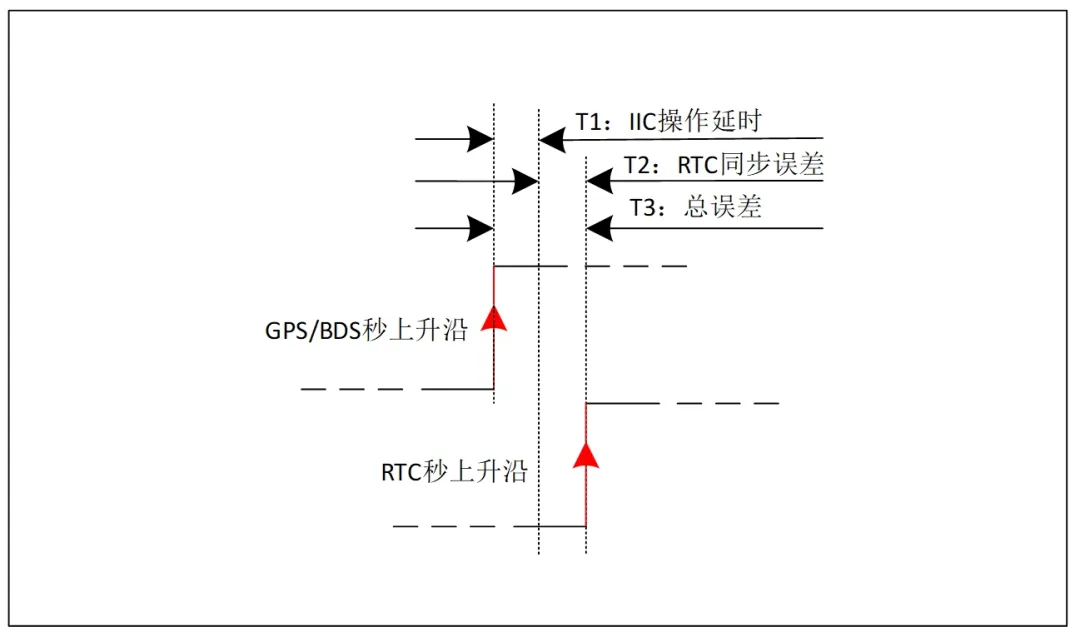

減少誤差需要先分析和確認誤差。如圖2所示，圖中T1是MCU軟件操作時延和IIC指令時延，主要和單片機以及IIC速率有關系。硬件和軟件系統確定后，T1即為固定值。T2是IIC操作生效到秒上升沿變化時間差，是RTC同步誤差，主要由RTC內部邏輯電路確定，也是固定值。T3為T1和T2之和，即總誤差。
3.2誤差校準

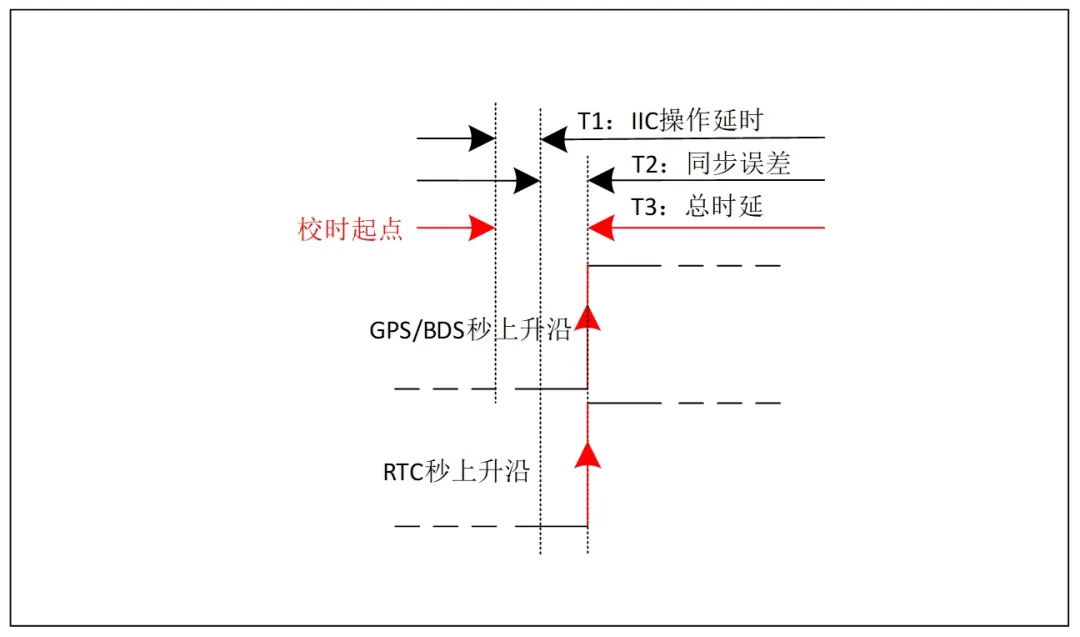

確認誤差之后，需要對誤差進行校準。如上文所述，總誤差為固定值T3，那么校時起點若相對于GPS/BDS秒上升沿提前T3，就能實現精準的秒上升沿同步。如圖3所示。
4. 時鐘同步的測試驗證

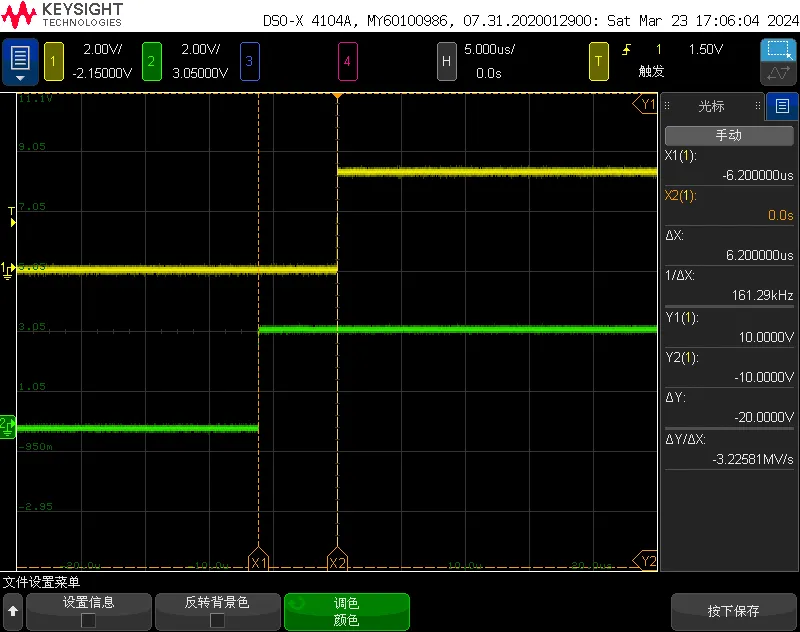

按照以上原理進行了測試驗證。實際測試結果顯示，經過誤差校準后，RTC輸出的1PPS（綠色）和服務器輸出的1PPS（黃色）同步精度非常高，相位偏差在±10us[3]內，實現了微秒級別的時鐘同步。

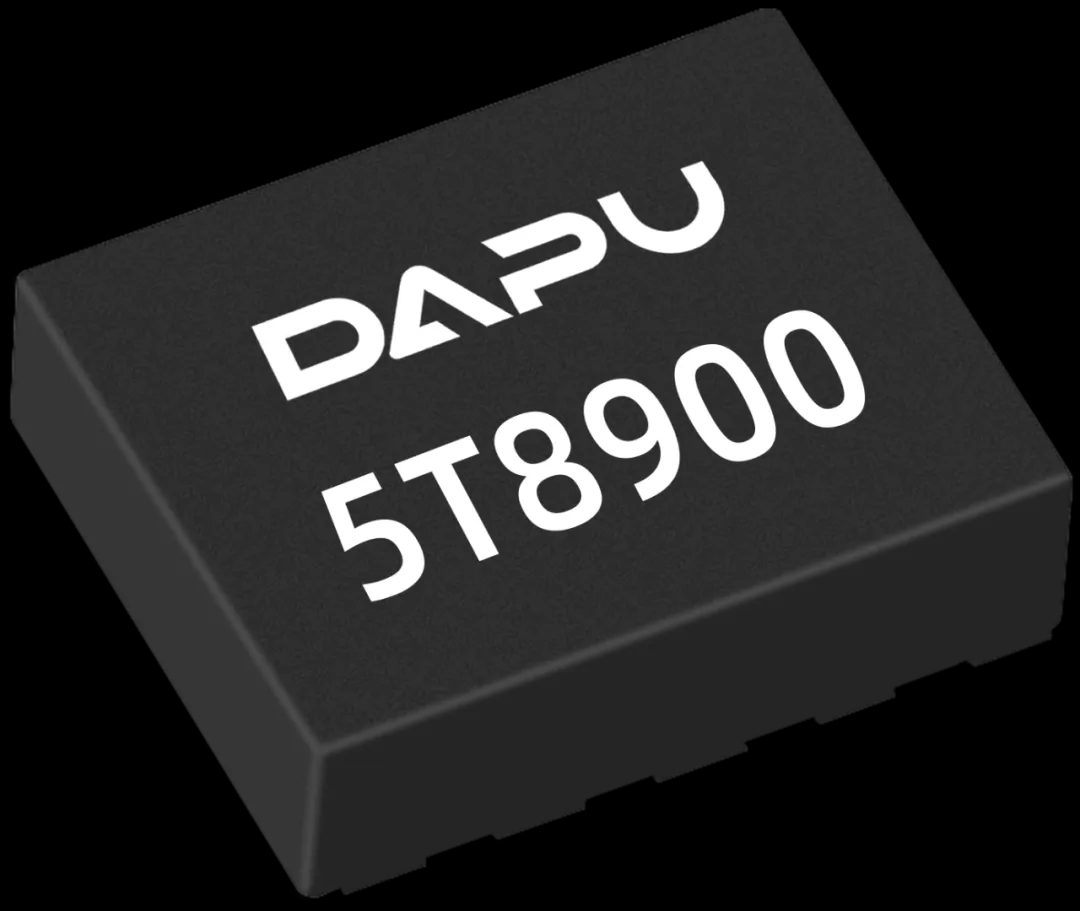

（10）多種接口類型，接口可定制
（2）超高穩定度：
±3.4ppm @ -40℃～+85℃
（3）內置晶體：32.768kHz
（9）封裝尺寸：3.2* 2.5*1.0mm
