【導讀】運算放大器具有“雙重”負反饋（因?yàn)?M2 在同相輸入端反轉信號）。R1 和 R2 兩端的電壓降相等，使 LED 驅動器電流減半。MOSFET M2 以恒定的源漏電壓工作（等于 V GS1 + V GS2 ) 而M1吸收了兩個串的電壓降的不匹配，即使在LED短路的情況下也是如此。

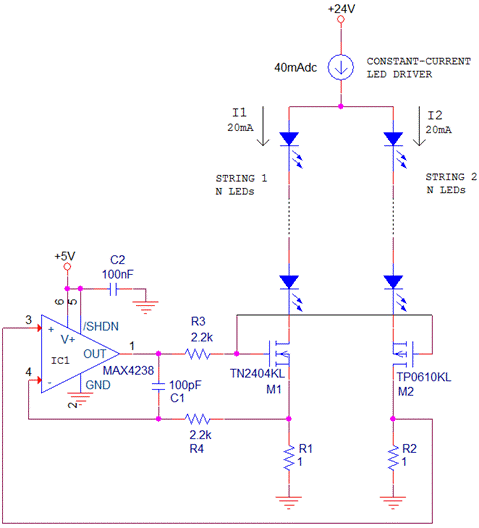

圖 1中的設計理念是一個精密電流鏡，用于驅動兩串五個白光 LED。
圖1 驅動兩個 LED 串的電流源/鏡像
運算放大器具有“雙重”負反饋（因?yàn)?M2 在同相輸入端反轉信號）。R1 和 R2 兩端的電壓降相等，使 LED 驅動器電流減半。MOSFET M2 以恒定的源漏電壓工作（等于 V GS1 + V GS2 ) 而M1吸收了兩個串的電壓降的不匹配，即使在LED短路的情況下也是如此。

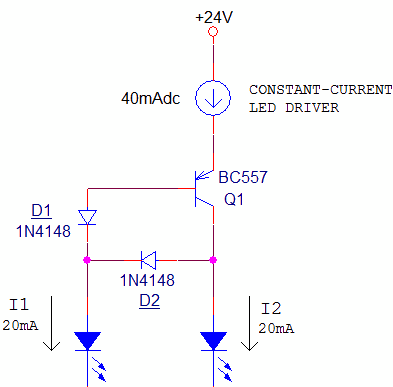

為了保護 LED 燈串免受其中一個燈串開路導致的過流，您可以添加兩個二極管和一個晶體管，如圖 2所示， 并在我之前的設計理念“保護功率 LED 燈串免受過流”中進行了描述。
圖2 防開路保護
電容器 C1 以及電阻器 R3 和 R4 確保運算放大器的穩定性。R1 和 R2 兩端的壓降必須適當大于偏移量運算放大器的電壓，以在劃分 LED 驅動器電流時實現良好的精度。電流比 I1:I2 僅等于電阻比 R1:R2。
該電路還適用于驅動功率 LED。在這種情況下，您應該使用具有低閾值電壓的 MOSFET 來限制功耗，或者您可以用一對互補的 BJT 替換它們。
