IU5302 恒壓充電電壓可設定的2A單節磷酸鐵鋰電池/鋰電池充電管理IC方案

發布時間：2023-02-15 責任編輯：lina

【導讀】鋰電池、磷酸鐵鋰電池等生活中隨時可見。通用的磷酸鐵鋰電池標稱電壓是3.2V、滿電電壓是3.6V。鋰電池標稱電壓是3.7V、滿電電壓是4.2V。但是也有些類型的鋰電池規格滿電電壓有4.2V、4.35V、4.4V，甚至有4.45V的。一般來說4.35V或是以上的屬于高壓電芯，能量密度比較高。

引言

鋰電池、磷酸鐵鋰電池等生活中隨時可見。通用的磷酸鐵鋰電池標稱電壓是3.2V、滿電電壓是3.6V。鋰電池標稱電壓是3.7V、滿電電壓是4.2V。但是也有些類型的鋰電池規格滿電電壓有4.2V、4.35V、4.4V，甚至有4.45V的。一般來說4.35V或是以上的屬于高壓電芯，能量密度比較高。

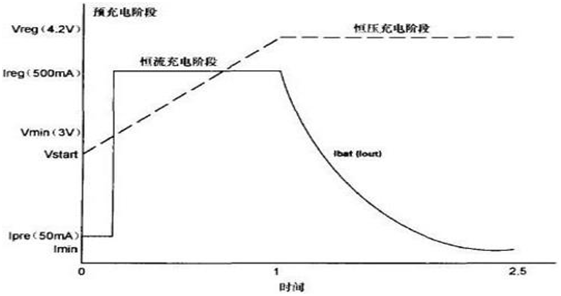

在電池電量用盡后，怎樣鋰電池進行充電呢？市面上有很多充電管理IC可以協助我們完成整個充電過程。電池的充電過程，大致劃分為四個階段，即1涓流充電；2恒流充電；3恒壓充電；4停止充電。以最常見充電芯片4054為例，標準的鋰電池（滿電4.2V）充電過程如下圖所示：

IU5302 恒壓充電電壓可設定的2A單節磷酸鐵鋰電池/鋰電池充電管理IC方案

現在市場上常見的充電芯片，恒壓充電電壓（俗稱轉燈電壓、充滿截止電壓等）一般是固定的。如鋰電池的充電管理芯片一般為4.2V，磷酸鐵鋰電池的充電芯片一般為3.6V，無法滿足各種不同類型電池的充電應用。深圳市永阜康科技有限公司總結充電管理芯片的應用痛點，大力推廣一款2A同步降壓型充電管理IC-IU5302，恒壓充電電壓可調（2V-5V）、可以滿足單節磷酸鐵鋰電池、鋰電池及其它類型電池的充電需求。

IU5302概述及特性

概述

IU5302T是一款5V輸入，支持單節磷酸鐵鋰電池或鋰電池的降壓充電管理IC。IU5302T集成功率MOS，用同步開關架構，使其在用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5302T轉換器有2A的充電電流能力，充電電流可以通過外部電阻靈活可調。

IU5302T內置四環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適環路。IU5302T輸入自適應點通過外部分壓電阻靈活可調。

IU5302T通過調節電池外部反饋電阻的分壓比例，得到不同的恒壓充電電壓值，從而適配不同規格的單節電池。

IU5302TC有完善的保護功能，包括輸入欠壓/過壓保護、電池過壓和短路保護、電池溫度保護NTC功能、芯片溫度保護，充電超時保護。此外芯片通過外接的LED指示燈對充電過程實現全程監控。采用 DFN2X2_10L封裝。

描述

?輸入電源電壓3.5V-7V

?同步降壓充電

?充電電流外部可調（100Ma-2A）,最小終止電流10mA可支持小電池應用

?±1%電池恒壓精度

?輸入自適+電流限制功能，自適+點外部可調

?NTC功能

?恒壓充電電壓2V-5V可調，適配不同規格的單節磷酸鐵鋰電池、鋰電池等

?最大充電時間限制

?內置功率MOS

?充電狀態指示

?芯片過溫保護，芯片溫度自適+調節
