【導讀】MOSFET是集成電路中帶有絕緣層的柵型場效應管，主要分為N溝道和P溝道兩大類。其中N溝道MOS管電路中BEEP引腳可以控制蜂鳴器響應和關閉，P溝道MOS管可以控制GPS模塊電源的通斷?？偟膩?lái)說MOS管有著很高的輸入阻抗，能夠在電路中方便直接耦合，容易制作成為大規模的集成電路，還能作為可變電阻和電子開關。
一、MOS管分類
MOSFET是集成電路中帶有絕緣層的柵型場效應管，主要分為N溝道和P溝道兩大類。其中N溝道MOS管電路中BEEP引腳可以控制蜂鳴器響應和關閉，P溝道MOS管可以控制GPS模塊電源的通斷?？偟膩?lái)說MOS管有著很高的輸入阻抗，能夠在電路中方便直接耦合，容易制作成為大規模的集成電路，還能作為可變電阻和電子開關。另外按導電方式也可將MOS管分為耗盡型與增強型，如下圖所示：
二、產品應用及特點

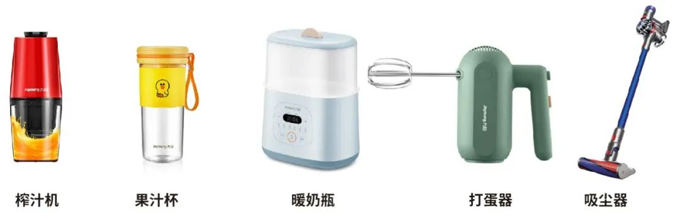

低壓MOS管的器件主要應用于家電領域，如：榨汁機、果汁杯、暖奶瓶、打蛋器、吸塵器等。
產品特點：成熟的Trench設計及工藝制造技術；極大的ID電流能力，高雪崩耐量，可靠性高；較低的導通電阻，優異的EMI性能；輸入阻抗高，驅動電流低；器件參數具有良好的一致性。
三、客戶端產品型號應用案例
瑞森半導體低壓MOS系列產品于2019年應用在中國家喻戶曉的家電品牌九陽公司產品上，在此期間瑞森半導體始終堅持“首件確認，始終如一”的原則，得到了九陽公司的高度認可與信任，并成為九陽在功率半導體器件上的長期合作伙伴。

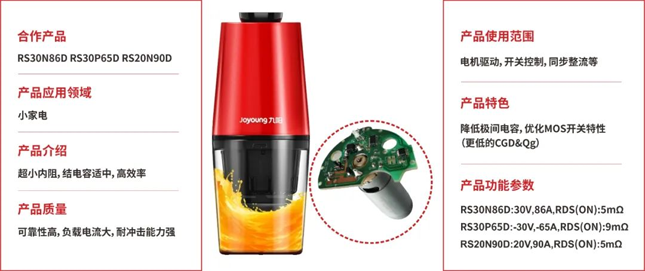

瑞森半導體低壓MOS管中此三款型號（RS20N90D、RS30N86D、RS30P65D）主要應用在九陽小家電果汁杯、榨汁機產品上。其中RS20N90D漏源擊穿電壓高達20V，漏極電流最大值為90A，開啟延遲典型值為6.5nS，關斷延遲時間典型值為30nS，上升時間17nS，下降時間17nS，反向傳輸電容350pF，反向恢復時間35nS，正向電壓的最大值1.2V，導通阻抗典型值為3.7mΩ，最大功耗為68W，最大結溫為175℃，儲存溫度在-55℃到175℃，可適用于大部分環境。
四、瑞森半導體產品推薦

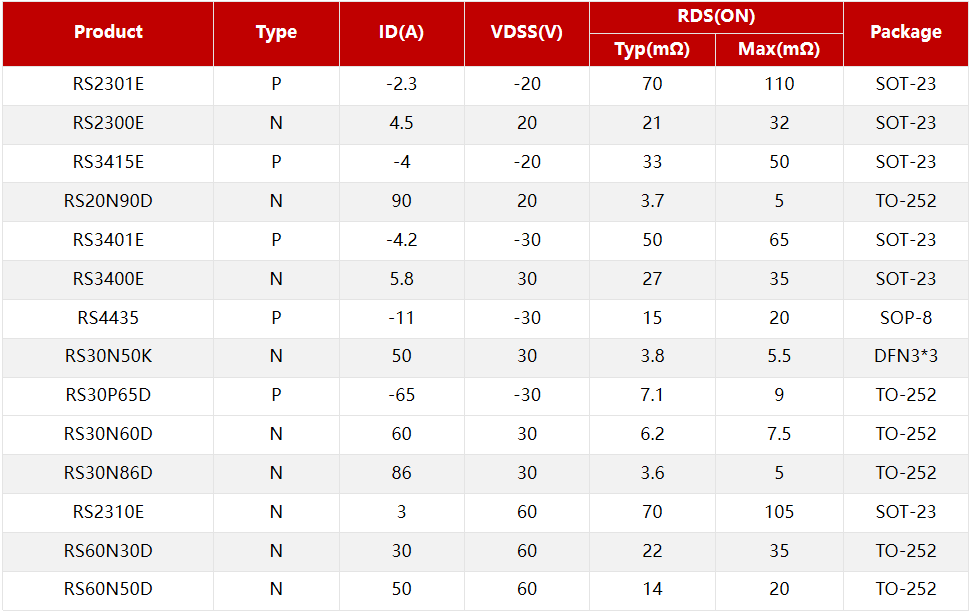

瑞森半導體低壓MOS管-Tench系列推薦如下產品選型：
