【導讀】所謂模擬芯片，是處理外界信號的第一關，所有數據的源頭是模擬信號，模擬芯片是集成的模擬電路，用于處理模擬信號。模擬信號是在時間和幅值上都連續的信號，數字信號則是時間和幅值上都不連續的信號。外界信號經傳感器轉化為電信號后，是模擬信號，在模擬芯片構成的系統里進行進一步的放大、濾波等處理。處理后的模擬信號既可以通過數據轉換器輸出到數字系統進行處理，也可以直接輸出到執行器。

所謂模擬芯片，是處理外界信號的第一關，所有數據的源頭是模擬信號，模擬芯片是集成的模擬電路，用于處理模擬信號。模擬信號是在時間和幅值上都連續的信號，數字信號則是時間和幅值上都不連續的信號。外界信號經傳感器轉化為電信號后，是模擬信號，在模擬芯片構成的系統里進行進一步的放大、濾波等處理。處理后的模擬信號既可以通過數據轉換器輸出到數字系統進行處理，也可以直接輸出到執行器。

常見的數?；旌舷到y(tǒng)包括：消費領域的手機、個人電腦、數碼相機、麥克風、揚聲器等，工業領域的溫度檢測器、心電圖儀、飛機系統，汽車領域的倒車顯示儀等，模擬芯片無處不在。

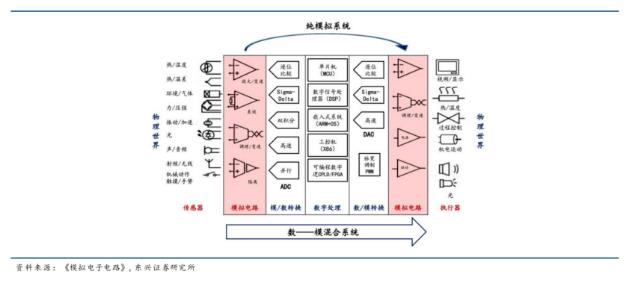

(模擬芯片是信號處理是必不可少的一環)

模擬芯片市場規模將超 700 億美元，電源管理和信號鏈合計占近七成

根據功能劃分，模擬芯片可分為電源管理芯片、信號鏈芯片、射頻芯片，其中射頻芯片是處理射頻頻段的信號鏈芯片，為了方便區分，我們將信號鏈芯片和射頻芯片單列開來。按輸入/輸出響應關系，模擬芯片可分為線性電路(如運算放大器)和非線性電路(如模擬乘法器);

按應用領域不同又可分為通用型電路和專用型電路，通用型電路如運算放大器、電壓調整器、模數轉換器、數模轉換器等，專用型電路如音響電路、電視接收機電路等。

其中，運算放大器是模擬電路的“基礎積木”，應用極為廣泛。運算放大器是指對模擬信號進行相加、積分等運算的放大電路，常用于將微弱的小信號放大成大信號。同時，運算放大器是構成許多模擬器件的基礎，數模轉換器、電流-電壓轉換器、濾波器、比較器、線性穩壓器等都需要運放。

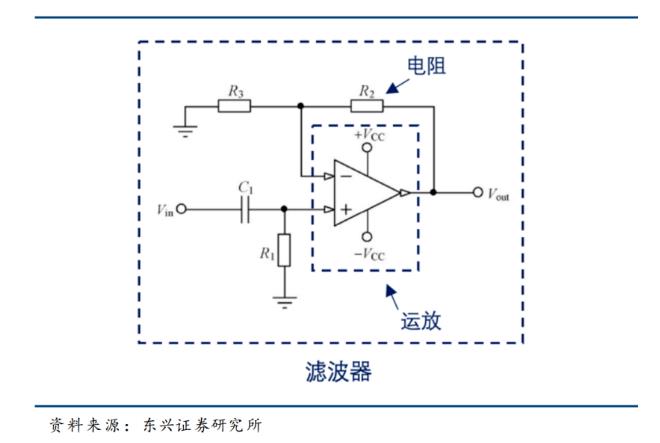

(運放是許多模擬器件的基礎，比如濾波器就是由運放和電阻組成)

上海先積集成電路有限公司是一家專注于高性能模擬密集型芯片和先進的傳感器解決方案的高新技術企業。先積始終強調自主研發和持續創新，現有近500余款產品, 構建了國內最齊全的高精密放大器類產品系列，同時在數據轉換器，電壓基準和LDO等產品線持續推出新品。

近日，電子產業一站式服務平臺華秋電子與先積建立了合作伙伴關系，成為其授權代理商。廣大客戶現可通過華秋商城購買先積系列產品!

先積產品簡介

檢流放大器

LT199G1XC6/R6

應用領域：BMS、車載電動座椅、E-Bike智能中控ECU、通信設備、電子煙

LT199 系列是一款高分辨率的檢流放大器，集成精確匹配的薄膜電阻器，能夠精確監測電源軌上0V至26V的電流信號，具有出色的輸入共模抑制性能;它能夠感應分流電阻器上的電壓降進行雙向電流的測量。共有三種固定增益可供選擇：50V/V、100V/V 和 200V/V。該系列器件采用零漂移架構，偏移較低，因此在進行電流感測時能夠?qū)⒎至麟娮杵鲀啥说淖畲髩航当３衷谧畹?10mV 的滿量程。

LT199系列器件由 2.5V 至 18V 的單個電源供電，消耗的最大電源電流為 100μA。所有版本的額定溫度均為 –40°C 至 125°C，并且提供了 SC70-6和SOT23-6封裝。

共模電壓范圍：-0.3 V~ 26 V電源工作范圍：2.5V ~ 18V電壓失調：±150 μV

精度：最大0.5 %的增益誤差最大0.5 μV/℃的失調漂移最大10ppm/℃的增益誤差

增益選擇：LT199G1: 50V/VLT199G2: 100V/VLT199G3: 200V/V靜態電流：100 μA

超低功耗放大器

LTC8814YS14/R5

應用領域：氣體傳感器、PIR運動檢測、離子感煙霧報警器、IOT

LTC881x系列超低功耗運算放大器是無線和低功耗有線設備中, LTC8811、LTC8812和LTC8814分別是單通道、雙通道和四通道放大器，具有軌到軌輸入與輸出擺幅能力,所有器件均保證可采用1.8 V至5 V單電源工作。對于 CO 檢測器、煙霧檢測器和運動檢測安全系統(如 PIR 運動檢測)這類電池運行壽命至關重要的設備，LTC881x 放大器可最大限度降低其功耗。

超低靜態電流：600nA(5V供電)供電范圍：1.7V-5.5V帶寬：15KHz低失調電壓：0.6mV低噪聲：0.6μVpp偏置電流：1pA溫度范圍：-40℃to+125℃

數據轉換器

GP9301B

應用領域：電機調速、LED調光、信號轉換與采集

GP9301B是一個模擬信號轉PWM信號轉換器，相當于一個PWM信號輸出的ADC。此芯片可以將0V到10V的模擬電壓線性轉換成占空比為0%到100%的PWM信號，并且占空比的線性誤差小于0.5%。同時也支持100K電阻和PWM信號輸入。同時本芯片也支持電容隔離方案。

GP9301B將0V到10V的模擬電壓輸入，線性轉換成0%-100%占空比的PWM信號輸出。輸入信號：兼容0-10V, PWM, 100KΩ電阻輸入PWM信號高電平：>2.7V輸入信號VIN腳上，內置100uA上拉電流輸出PWM信號的頻率范圍: 1Hz to 1MHz輸出PWM信號高電平：5V最大PWM占空比誤差：< 1%PWM占空比線性度誤差 <0.5%電源電壓：10V - 40V功耗：2. mA @TYP啟動時間：<2ms工作溫度：-40 ℃ ~ 85 ℃

集成運放的參數較多，當中主要參數分為直流指標和交流指標，外加全部芯片都有極限參數。為助力廣大客戶深入了解運放參數，10月20日15:00華秋將攜手先積為大家?guī)?lái)【技術分享】帶你詳細了解運放參數的直播。
