【導讀】由于輸入端與輸出端被短接在一起，故非門的輸出電壓與輸入電壓相等（Vi＝VO）；這樣，非門被強制工作在轉移特性曲線的中心點處，因此輸出電壓被限定為門電路的閾值電平，其大小等于電源電壓的一半，如果我們將非門的輸出端作為直流接地端，就可以把電源電壓 VCC轉換為?VCC/2的雙電源電壓；此時的非門起到了一個存儲電流的穩壓器的作用，電路的輸出阻抗較低、因而輸出電壓也比較穩定。
單電源供電回路中獲得正負電源的特殊方法

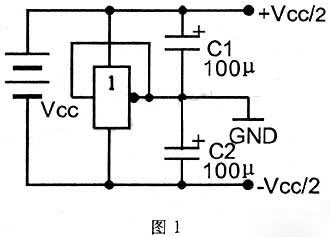

圖1所示極性變換電路的重心器件為普通的非門。由于輸入端與輸出端被短接在一起，故非門的輸出電壓與輸入電壓相等（Vi＝VO）；這樣，非門被強制工作在轉移特性曲線的中心點處，因此輸出電壓被限定為門電路的閾值電平，其大小等于電源電壓的一半，如果我們將非門的輸出端作為直流接地端，就可以把電源電壓 VCC轉換為?VCC/2的雙電源電壓；此時的非門起到了一個存儲電流的穩壓器的作用，電路的輸出阻抗較低、因而輸出電壓也比較穩定。
圖中的非門可以選用74HC00或CD4069等普通門電路，考慮到CMOS非門驅動負載的能力有限，因此很好將幾個非門并聯使用以提高其有效輸出電流，圖中的電容C1、C2起退耦作用，容量可適當?shù)厝〈笠恍?/p>
圖2所示電路中的運放同相輸入端接有對稱的串聯電阻分壓器，而運放本身接為電壓跟隨器的形式；根據運放線性工作的特點不難看出：運放輸出端與分壓點間的電位嚴格相等。由于運放的輸出端作接地處理，因此運放的供電電源VCC就被相應地分隔成了兩組對稱的正、負電源VCC/2。
當運放的輸出電流無法滿足實際需求時，不能象門電路那樣簡單地并聯使用；這時可以將通用型小功率運放換為輸出電流較大的功放類運放器件，例如常見的TDA2030A。與圖1類似，C1、C2同為退耦電容、加載運放同相輸出端的電容C3起到了抑制干擾及濾波的作用對于大多數的OTL功放類器件而言，其內部一般都設置了對稱的偏置電路結構，這就使其輸出端的直流電位近似為電源電壓的一半；根據上述原理，我們完全可以利用集成功放將單電源轉換成為大小相等的雙極性正、負電源，具體電路如圖3所示。

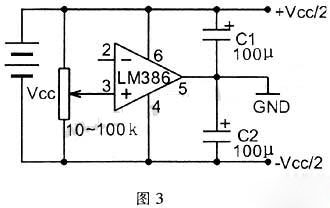

事實上，由于內容參數的離散性以及自舉電路結構的影響，集成功放輸出端的電壓并不是jue對的VCC/2，從而造成正、負輸出電壓不平衡的現象。對此我們需要將一只10－100kΩ的電位器串聯在正負電源之間，并把LM386第③腳輸入端接到電位器的中間抽頭，而第②腳保持懸空。對電路進行上述改進后，通過調節功放的直流輸入電平，就可以在芯片的輸出端得到大小非常緊接的正負電壓值了。
