基于 DDR4 實現的 PCB 架構改進
如上所述，計算機技術領域的格局不斷發展變化。隨著新標準的出現，設備架構需要作出相應調整。這一表述同樣適用于從 DDR3 到 DDR4 的代際標準變化。
隨機存取存儲器的這些進步也顯著提升了整體性能。因此，想要利用最新的 RAM，就需要改變 PCB 設計；正如 USB 標準從 USB 2.0 發展到 USB 3.0 時一樣。隨著市場對更強處理能力、更佳性能和更高級功能的需求不斷推動行業的發展，這些類型的改變是持續且必要的。
盡管大多數人不會注意到或看到 PCB 設計所需的架構變化，但這并沒有降低這些關鍵變化的重要性。
1. 實現 DDR4，PCB Layout 需要作出什么改變？

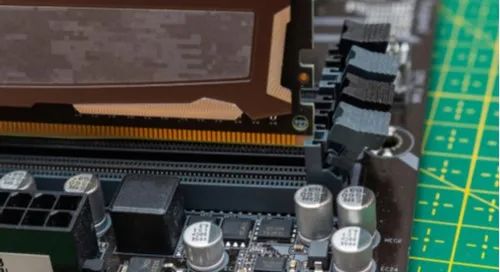

雙倍數據速率 4 （Double Data Rate 4）簡稱 DDR4，有兩種不同的模塊類型。其中一種模塊類型是小型雙列直插式內存模塊（260 個引腳），簡稱 So-DIMM，用于筆記本電腦等便攜式計算設備。另一種模塊類型是雙列直插式內存模塊（288 個引腳），簡稱 DIMM，用于臺式機和服務器等設備。
因此，架構的第一個變化當然是引腳數所致。上一迭代 (DDR3) 的 DIMM 使用 240 個引腳，So-DIMM 為 204 個引腳。而前文提到的 DDR4 的 DIMM 使用 288 個引腳。隨著引腳或觸點的增加，DDR4 提供更大的 DIMM 容量、更好的數據完整性、更快的下載速度和更高的能效。

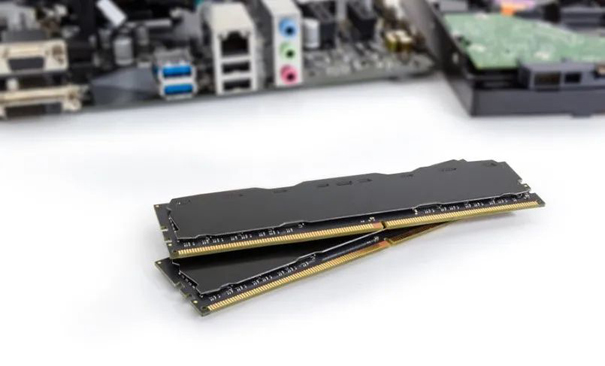

各種類型的 DDR RAM 芯片。

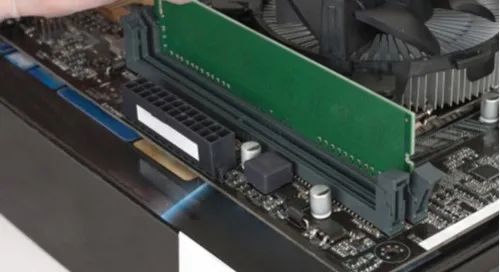

與這種整體性能改進一同出現的還有一種彎曲設計（底部），可以實現更好、更安全的連接，并提高安裝過程中的穩定性和強度。此外，臺架測試證明，DDR4 使性能提升了 50%，最高可達 3,200 MTs（每秒兆傳輸率）。
而且，這些性能提升是在降低功耗的情況下實現的：每個 DIMM僅耗費1.2 伏，而不是上一代標準要求的 1.5 至 1.35 伏。所有這些變化意味著 PCB 設計人員必須重新評估設計方法來實現 DDR4。
2. PCB DDR4 設計指南
如果我們希望電子設備或元件以最佳水平運行，則需要精準的 PCB 設計，其中包括 DDR4 的實現。這一點很好理解。除了需要設計精度之外，還必須符合當今的內存。
PCB 設計人員也必須考慮各種其他因素，例如空間分配和關鍵連接。還需要管理初始設計階段，因?yàn)橄胍晒?shí)施，設計必須滿足布線拓?fù)浜驮O(shè)計規范。
為了有效管理數據，PCB 應遵循布線和最佳實踐 (PCB)，否則會導致若干問題，包括易感性和輻射發射。PCB 設計人員還應該利用適當?shù)募夹g(shù)來實現大規模扇出和高邊緣速率，以保持低誤碼率和 1.6 至 3.2 Gbps 的數據范圍。同樣，如果沒有適當?shù)脑O(shè)計技術，我們的 PCB 將遇到信號完整性問題并導致串?dāng)_和由此產生的（過度）抖動。
3. DDR4 布線指南以及長度和間距規則
在 PCB 設計中，想要實現最佳布線路徑，需要正確放置 DIMM 連接器和正確使用內存芯片。一般來說，DDR4 SDRAM 需要更短的布線和適當?shù)拈g距，以實現峰值時序和最佳信號完整性。PCB 設計人員還應在相關信號組中進行引腳交換。此外，在實現過程中，應避免信號布線位于空隙處、信號層布線彼此相鄰以及參考平面分割。
同時，如果可以的話，我們還應該在電源層或適當?shù)慕拥?(GND) 之間進行存儲器接口信號布線。此外，可以通過在同一層的同一字節通道組中進行 DQ（輸入/輸出數據）、DQS（數據選通）和 DM（數據掩碼）信號布線來幫助減少或消除傳輸速度差異。與 DQS 信號相比，時鐘信號的傳播延遲更長，因此時鐘信號的走線長度通常需要比雙列直插式內存模塊中最長的 DQS 走線更長。
最后，我們必須牢記，每個電路板堆疊都是不同的，間距要求也是如此。因此，必須利用場求解器 (如Cadence Clarity? 3D Solver) 在臨界信號之間建立低于 -50dB 的串?dāng)_。請注意：從時鐘到 DQS 沒有長度要求，但是從時鐘到命令/控制/地址有長度要求。長度要求取決于材料的 Dk（介電常數）和每個 SDRAM 的負載。
4. DDR4 層分配和數據通道參考
可以將 DQS、DQ 和 DM 網絡分配給堆疊中任何可用的內部帶狀線層。而地址/命令/控制和時鐘應在更靠近 SDRAM 的層上進行布線，以最大限度地減少過孔耦合。
地址/命令/控制 SDRAM 過孔應該在每個 SDRAM 處添加連接到接地的過孔（陰影過孔），以減少過孔耦合。
此外，地址和控制參考電源層或接地取決于控制器。需要注意的是，DIMM 有地址和控制參考電源層，而板載 BGA（球柵陣列）很少有地址和控制參考電源層。
DDR4 會給設計增添大量的復雜性，但遵守指南可以緩解這種情況。
DDR4 與上一代標準 (DDR3) 一樣，在實現時需要新的設計方法。顯然，為了適應升級后的性能，設計要求有所變動，這是創新的副作用。然而，遵循正確的設計和拓?fù)浼夹g(shù)可以最大程度地利用這一當代的新標準來提升性能。
無論是要實現任何形式的 DDR 內存，還是從事于對信號要求特別高的設計，Cadence 的設計和分析工具套件都能助您一臂之力。Allegro? PCB Designer 不僅可以為您提供對元件進行恰當放置和布線的布局解決方案，而且還能提供一整套工具來加強分析和生產，確保設計比您預期的“雙倍數據速率”更快。
（來源：Cadence楷登PCB及封裝資源中心）
