MOSFET性能改進:超級結MOSFET(SJ-MOS)

發布時間:2021-12-08 責任編輯:lina

【導讀】如果是D-MOS的情況,電場強度在P/N層接口處最強。當電場強度超過硅的極限時,會發生擊穿現象,這就是電壓極限。另一方面,如果是SJ-MOS的情況,電場強度在N層中是均勻的。


如果是D-MOS的情況,電場強度在P/N層接口處最強。當電場強度超過硅的極限時,會發生擊穿現象,這就是電壓極限。另一方面,如果是SJ-MOS的情況,電場強度在N層中是均勻的。


(1)SJ-MOS在N層具有柱狀P層(P柱層)。P層和N層交替排列。(參見圖3-9(b))


(2)通過施加VDS,耗盡層在N層中擴展,但其在SJ-MOS中的擴展方式與在一般D-MOS中不同。(關于電場強度,參見圖3-9(a)/(b)。電場強度將表示耗盡層的狀態。


(3)如果是D-MOS的情況,電場強度在P/N層接口處最強。當電場強度超過硅的極限時,會發生擊穿現象,這就是電壓極限。另一方面,如果是SJ-MOS的情況,電場強度在N層中是均勻的。


(4)所以,SJ-MOS可采用具有較低電阻的N層設計,以實現低導通電阻產品。

采用與DMOS相同尺寸的芯片,SJ-MOS可以實現更低的導通電阻。


MOSFET性能改進:超級結MOSFET(SJ-MOS)

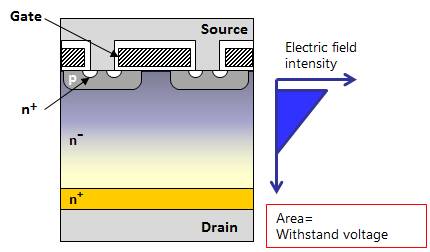

圖3-9(a)D-MOS(π-MOS)的結構和電場


MOSFET性能改進:超級結MOSFET(SJ-MOS)

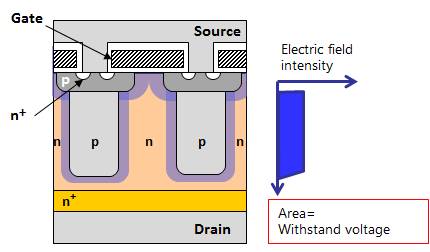

圖3-9(b)SJ-MOS(DTMOS)的結構和電場
