Gm表示跨導，或者是輸出電流和輸入電壓之比(IOUT/VIN)，C表示內部補償電容。



增加帶寬的典型方法是增加偏置電流，這會使Gm增加，但會消耗更多功率。為了保持低功率，我們不愿意如此。



通常，補償電容會設置主極點，所以理想情況下，負載電容根本不會影響帶寬。



受放大器的物理特性限制，電容較低時，通常可以獲得更高帶寬，但這也會影響穩定性，在低噪聲增益下，其穩定性會得到提高。但是，實際上，我們無法在更低噪聲增益下驅動大型的純電容負載。



在使用低功耗運算放大器時，需要權衡的另一因素是通常較高的電壓噪聲。但是，輸入電壓噪聲是放大器最主要的噪聲（占總輸出寬帶噪聲的一部分），但也可能是電阻噪聲。總噪聲最主要的部分可能來自于輸入級中的噪聲源（例如，集電極產生散射噪聲，漏極產生熱噪聲）。1/f噪聲（閃爍噪聲）因架構而異，是由元件材料中的特殊缺陷引起的。所以，它一般取決于元件的大小。相反，電流噪聲在更低的功率電平下通常更低。但也不容忽視，尤其是在雙極放大器中。在1/f區域，1/f電流噪聲是放大器輸出端的總1/f噪聲的主要來源。其他權衡因素包括失真性能和漂移值。低功耗運算放大器通常表現出更高的總諧波失真(THD)，但是和電流噪聲一樣，雙極放大器中的輸入偏置和失調電流會隨著電源電流降低而降低。失調電壓是運算放大器的另一個重要指標。一般可通過調整輸入端元件來降低影響，因此不會在低功率下導致性能大幅降低，所以VOS和VOS漂移在功率范圍內是恒定的。外部電路和反饋電阻(RF)也會影響運算放大器的性能。電阻值較高時，動態功率和諧波失真會降低，但它們會增大輸出噪聲，以及與偏置電流相關的誤差。



為了進一步降低功耗，許多設備都提供待機或睡眠功能。這樣重要設備功能在閑置時可以停用，根據需要重新激活。低功耗放大器的喚醒時間通常更長。表1對前文所述的權衡因素進行了歸納和匯總。

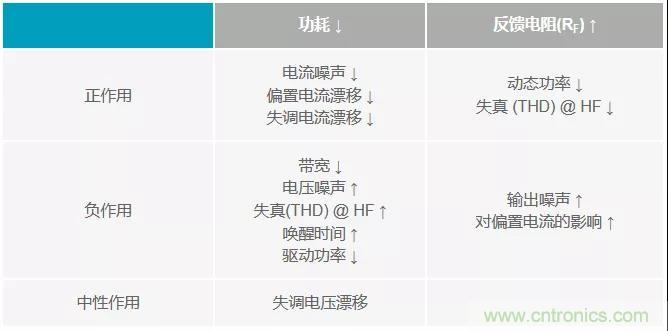

表1. 低功耗運算放大器的權衡



ADA4945-1 雙極性差分放大器妥善地權衡了上述這些特性。它具有低直流失調、失調溫漂和出色的動態性能，非常適合多種高分辨率、功能強大的數據采集和信號處理應用，這些應用通常需要使用驅動器來驅動ADC，如圖1所示，由ADA4945-1驅動 AD4022 ADC。ADA4945-1可配置多種功率模式，您可以在特定轉換器上更好地權衡性能與功率。例如，在全功率模式下，可與AD4020配對，降低至低功耗模式后，可以適應 AD4021 或AD4022的低采樣速率。

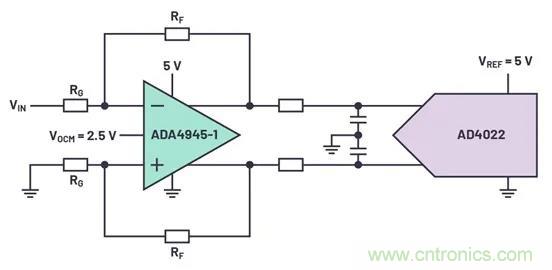

圖1. 高分辨率數據采集系統的簡化信號鏈?zhǔn)纠?/div>
