CAN-bus在無人化行業中的應用



隨著云計算、AI、邊緣計算等新興技術的不斷涌現與成熟普及，以電動化、智能化、網絡化、共享化為趨勢的“新四化”已成為各行業內的普遍共識。



近幾年熱度較高的自動駕駛，就是以無人智能化為核心的。目前，實現完全地自動駕駛除了相關政策限制，技術難度尤為困難。為此，各行業針對自身業務的應用場景，紛紛效仿實現無人化作業。例如，末端無人物流配送，園區通勤，礦區特種作業，景區游覽車，無人農業機，無人清潔車等等。

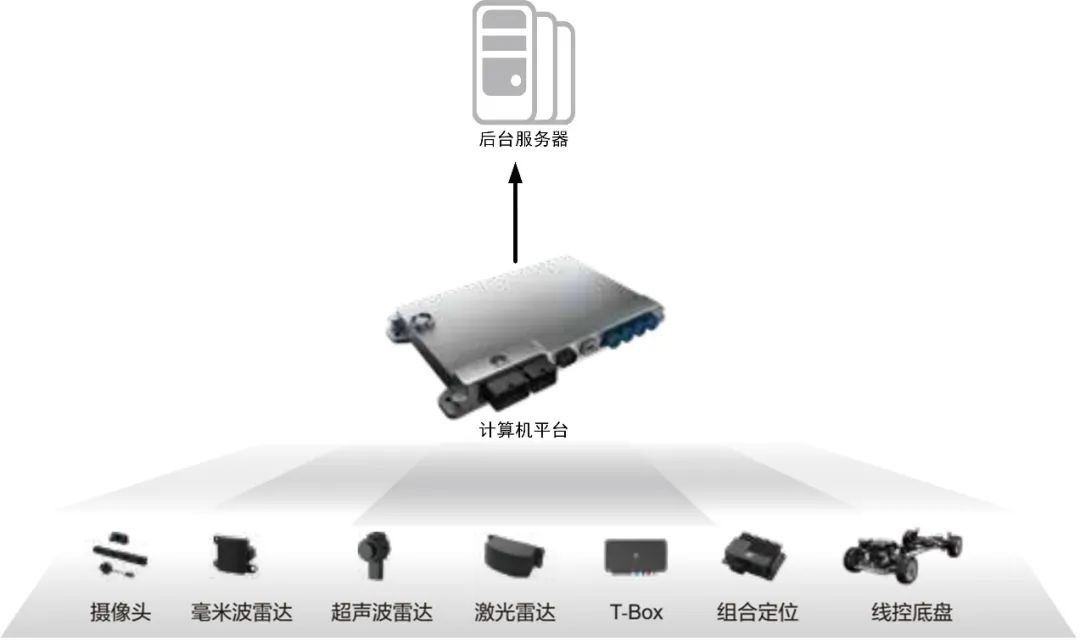

實現無人化作業，主要的方案可以概況為如下圖所示，包含：各類傳感器、雷達定位、T-Box、線控底板、計算機平臺、后臺服務器等。其中，T-Box是負責記錄整車的數據的，而整車架構目前依舊還是以CAN總線通訊為主，所以，無論前期測試還是正式落地，對CAN總線數據的讀取和記錄都尤為重要。





ZLG致遠電子行業應用方案介紹



無人車輛CAN-bus數據的監控與記錄



隨著無人化行業進程不斷推進，總線數據記錄和實時定位需求顯然尤為重要。同時，試驗車和路試都需要不斷進行路徑和算法的優化。為了能夠?qū)崟r(shí)的獲取小車CAN-bus的數據，了解無人配送小車的運行狀態，ZLG致遠電子針對此行業痛點，為行業用戶提供如下方案。

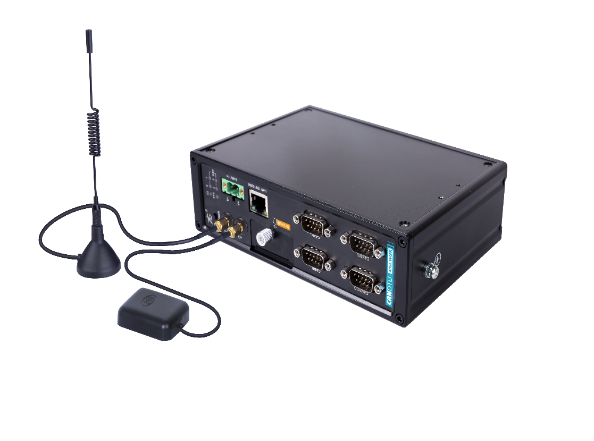

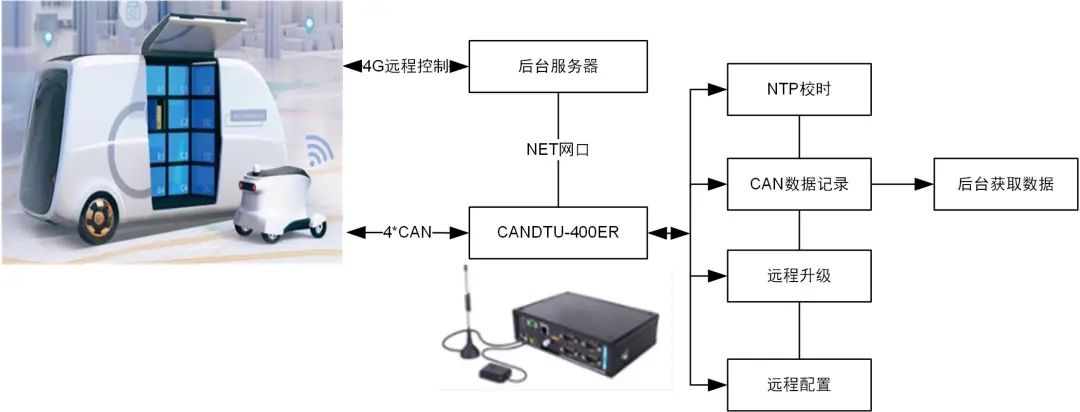

如上圖所示是基于CANDTU-400EWGR記錄儀提供的方案，接下來簡單介紹CAN記錄儀的功能：





●    完整的記錄CAN數據，方便分析整車運行情況以及遇到故障時溯源；

●    支持多種主流數據格式的轉換，支持多種主流設備來進行數據回放，進行曲線分析；

●    記錄CAN數據的時間精度在ms級別，帶溫補的RTC芯片和電池，溫度變化較大時，能夠保證時間偏差較小；

●    多通道獨立記錄CAN數據，且支持CAN數據的上下行，目前支持高達8路通道；

●    支持遠程升級固件，NTP校時，遠程配置設備；

●    長時間（一周到1個月）記錄文件，數據存儲容量大，標配32G SD卡，可達64G，支持長時間的記錄。



無人車輛故障排查利器

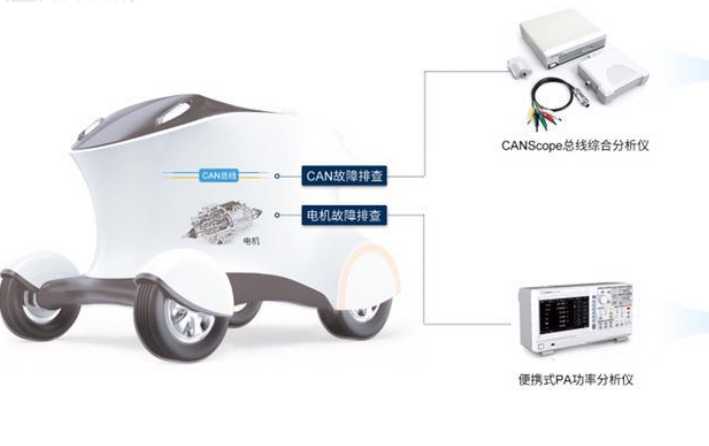

無人車輛電機與各執行機構之間是通過CAN-bus總線通信的，當遇到故障時，如何快速的定位問題進行排查？如圖所示，為此ZLG致遠電子提供CANScope分析儀產品和便攜式PA2000mini功率分析儀。針對底層線控故障問題，CANScope分析儀可從物理層、鏈路層和應用層快速定位故障，以便優化線控設計?；陔姍C(jī)效率和整機功耗控制需求，便攜式PA2000mini功率分析儀可輕松進行上車測試。

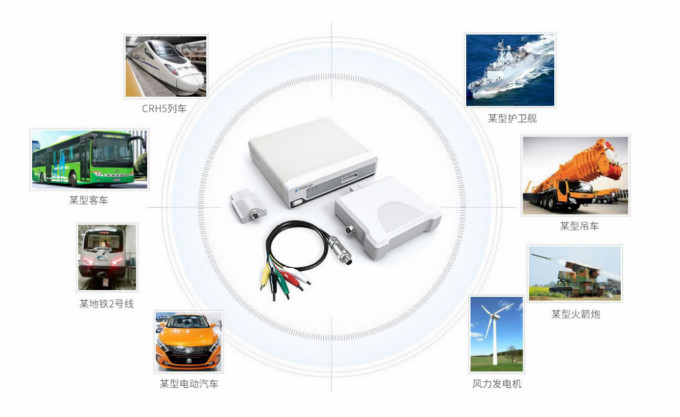

如圖所示，CANScope總線綜合分析儀是一款集示波器、網絡分析儀、協議分析儀以及可靠性測試工具于一身的CAN總線終極利器，通過數據波形同步查看、眼圖等各類分析軟件插件，可以從物理層、數據鏈路層多層次分析定位故障，輕松找到故障原因，一站式解決CAN的所有問題。

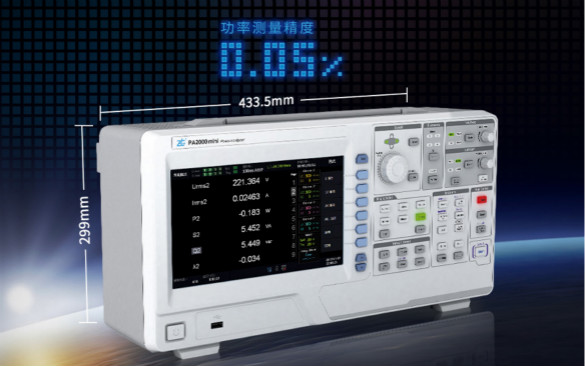

如圖所示，PA2000mini是一款能進行移動便攜測量的功率分析儀，在體積和重量得到進一步優化的同時，功率測量精度還能保證在0.05%，具有120G的超大容量存儲，可以同步采集所有相。另外，PA2000mini功率分析儀體積小，帶電池，可以持續工作3~4個小時，非常方便在無人配送小車測試現場進行電機效率等測試。





CAN接口擴展方案

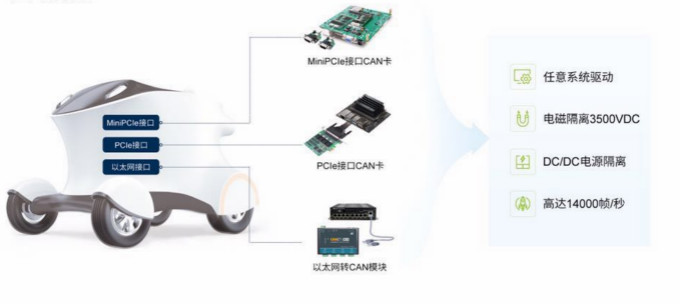

目前無人配送部分執行部件與行走電機均采用CAN-bus現場總線通訊，而高端AI的IC和工控機都缺乏CAN接口的設計，例如ZLG致遠電子的M1808?？梢岳肁I工控機上面多余的接口來擴展多路的CAN接口，從而實現小車各RCU單元的通信。如圖所示，基于此需求，介紹以下幾種接口擴展的方案：





如上圖所示，MiniPCIe接口CAN卡、PCIe接口CAN卡、以太網轉CAN模塊等系列產品是ZLG致遠電子基于不同形式的接口開發的高性能CAN接口卡，配合AI工控機可以實現最多可實現8路電磁隔離3500VDC的CAN口擴展。另外，這些CAN卡支持任意系統的驅動，可在windows、Linux等系統下實現二次開發，接收?qǐng)?bào)文能力高達14000幀/秒，屬于工業級產品設計。
