USB Type-C 可編程電源如何滿足5G智能手機快充需求?這篇文章講透了
發布時間:2021-06-10 來源:安森美半導體 責任編輯:lina
【導讀】如果說最近的5G智能手機具有更大的屏幕、更大的鋰離子電池容量和“快速充電(快充)”等特點,是表明著未來手機的發展,那么USB-C(USB Type-C)的PD 3.0規范,尤其是可編程電源(PPS),將成為USB供電的首選。
如果說最近的5G智能手機具有更大的屏幕、更大的鋰離子電池容量和“快速充電(快充)”等特點,是表明著未來手機的發展,那么USB-C(USB Type-C)的PD 3.0規范,尤其是可編程電源(PPS),將成為USB供電的首選。
USB自1996年問世以來,在移動產品的數據通信、充電和供電的標準化方面提供了空前的領導地位。USB技術的最大飛躍發生在2013年至2016年,當時USB委員會集體批準了:
USB3.1 Super Speed + Gen 1(5Gbps)和Gen 2(10Gbps)數據通信
電源供電Power Delivery 2.0或PD,最高100 W或20 V / 5 A
Type C連接器(修訂版1.2)

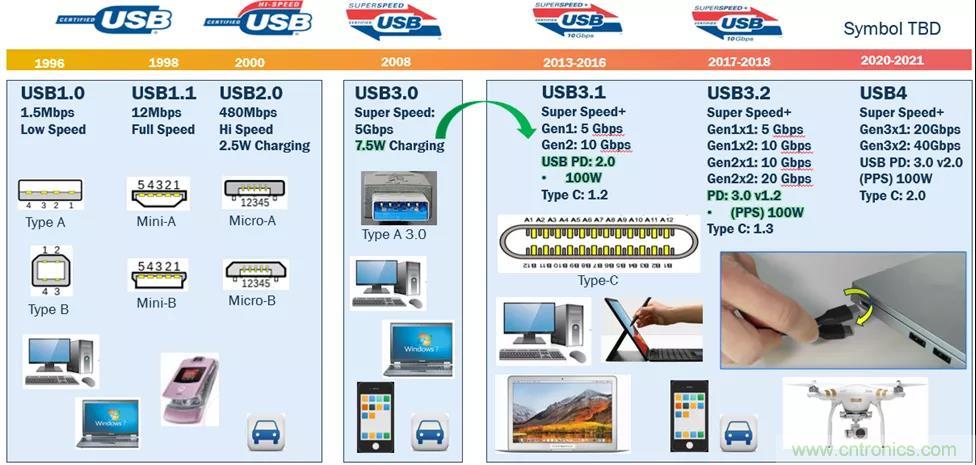

圖1:USB的演進
Type C連接器有24個觸點(兩排各12個觸點),設計用以處理高達100 W、20 V / 5 A的電流,以非常緊湊的外形尺寸(僅2.4mm高度)提供可正反逆插的插頭插入和附件方向檢測,并承諾放棄我們都愛恨交加的傳統電纜的糾纏“老鼠窩”。
100 W……真的嗎?
從7.5 W充電(USB3.0)到100 W(USB 3.1)是個相當大的飛躍。也許有人會問,當大多數移動設備使用15 W – 45 W充電器就能正常工作時,誰真的需要100 W?然而,如果過去的情況能說明未來的趨勢,那么明天的創新將比我們想象的更快吞噬100 W。
充電和供電很像供需經濟學。這是一種共生關系,如果需求不增長,則供給不會增加,但如果供給不增加,需求就會停滯不前。 將USB供電功率從7.5 W提升至100 W,只是讓更多的設備通過USB充電。
USB-C PD電力協議
在使用USB 3.1和Type C連接器之前,USB充電設備通過D +和D-端子上的非數據信令來識別USB充電端口。雖然此方法在高達7.5 W的情況下也能正常工作,但要在USB 源和USB 接收端之間安全地提供高達100 W(20 V / 5 A)的功率,則需要一種更精密、更強大的方法。
總的來說,USB 3.1、PD 2.0和Type C連接器引入了一種雙線、單線協議,橫跨source和sink之間的CC線(圖2),具有全面的消息傳遞功能。這種PD消息傳遞的一個用途是協商電力協議。電力協議很像從菜單上訂購餐廳食物。在基于隱式協議(最大15 W)連接source和sink之后,如果兩個端口都具有PD功能,則必須建立顯式協議或PD 電力協議(最高100 W)。

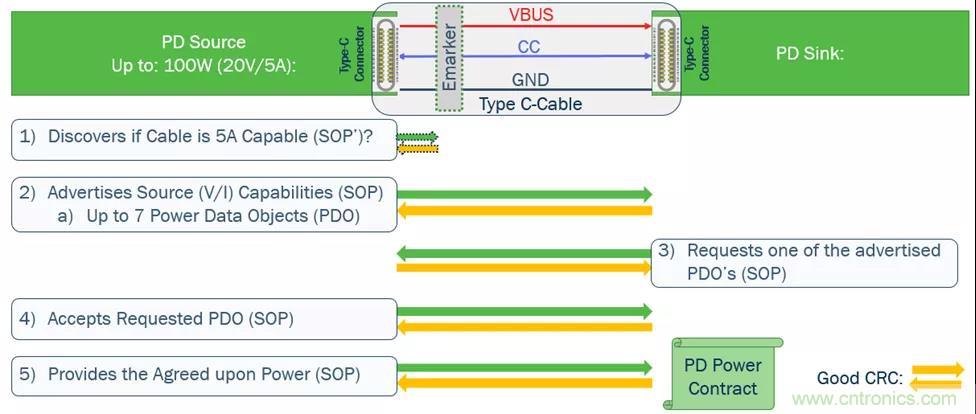

圖2:USB-C / PD電力協議
所有合規的> 3 A Type C電纜都必須包含電子標記的電纜或emarker。因此,如果檢測到電纜中的emarker,一個具有> 3A能力的源設備可能做的第一件事就是向emarker發送“發現身份(Discover Identity)”或SVID消息。Sources和Sinks在接收到消息開始時,會對一個SOP(數據包開始Start of Packet)做出響應。為了避免沖突,emarker在接收到消息開始時對SOP做出響應。
一旦Source了解到電纜是否具有> 3A的能力,它便會廣告其V / I功能,就像餐廳的菜單一樣。然后,sink請求源設備宣告的供電能力選項之一,類似于餐廳客戶。如果請求是可接受的,則Source將提供商定的電力。每次發送消息時,消息接收方都會向消息發送方發送一條“ Good CRC”消息,通知發送方該消息已無誤接收。
USB-C PD 2.0對比PD 3.0
PD 2.0允許最多7個功率選項(PDO),用于揭示source端口的電源能力或sink的電力需求,通過USB Type C、CC引腳在PD消息中傳輸。相比之下,PD 3.0、PPS提供圖3所示的“電壓和電流范圍” PDO。PPS的優勢在于,與固定PDO相比,sink可以更加精細的步進值來請求電壓/電流。這有助于優化source和sink之間的充電效率。

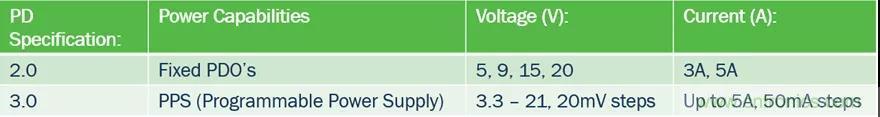

圖3:PD 2.0 對比 3.0
5G智能手機電池尺寸
最近發布的一款5G智能手機配備6.9英寸大屏幕和5,000 mAh鋰離子電池,相比之前的型號容量因而增加了25%。屏幕尺寸和5G都對電池尺寸的增加起到一定的作用。電池尺寸增加25%意味著需要AC-DC旅行適配器(TA)提供更多的電量,才能繼續宣傳“快充”功能。而USB-C PPS是實現這一功能的首選。
快充
傳統上,鋰離子充電在0.7充電速率(C-rate)下安全完成(C-rate簡單指充電電流除以電池容量)。例如,0.7 C-rate的充電電流對1,000 mAh電池來說是700 mA。但是,通常情況下,將一塊空電池從0%充電到50%的充電狀態(SoC)約需45分鐘(圖4)的充電時間(TTC)。這并不是那么快,而且,您不能簡單地增加電流來改善TTC。當一個電池的數據表上寫明它的充電為0.7 C-rate時,以1 C-rate充電會導致電池過早老化,或可能導致永久性損壞。而根據其數據表,鋰離子電池在使用至少500次后,必須保留至少80%的原始容量。
更快的充電時間(TTC)意味著更多的電量
為了改善TTC,電池制造商正在設計大于1 C-rate的充電電池,或更快的充電。這主要需要降低電池的內部阻抗,以延長充電曲線在電池電壓達到最大電壓和充電曲線轉換到恒壓(CV)模式之前保持在恒定電流(CC)模式的時間(假設您從空電池開始充電)。如圖4所示,0-50%的SoC TTC,以1 C-rate充電可比0.7 C-rate充電縮短15分鐘,如以1.5 C-rate充電則更快,可縮短至22分鐘。不過,5000 mAh電池的1.5 C-rate需要進行7.5 A充電和32.6W(4.35 V x 7.5 A)峰值充電功率。這在一個小空間里是很多的電量。

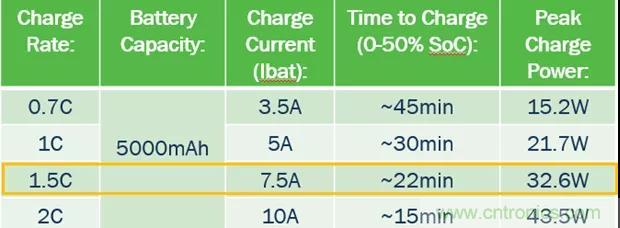

圖4:充電率與充電時間
雖然不了解最近發布的5G智能手機內部的實際充電情況,但它確實配備了一個25 W PPS充電器,并接受45 W PPS充電器配件。如果您要使用45 W旅行適配器,并假設從墻壁到電池的能效在80%左右,則約有36 W電量進入電池。這與計算出的32.6 W所需的22分鐘、0%至50% SoC的充電時間相差不大,如上圖 4所示。
值得一提的是,由于USB-C連接器的最大電流為5 A,為了實現7.5 A IBAT,在5G手機內部的Type C連接器和電池充電器之間需要一個半壓電荷泵(圖5)。例如,TA可能輸出10 V / 4 A,而電荷泵將輸出5 V / 8 A(假設理想的功率損耗)。這有時被稱為高電壓,低電流(HVLC)。正如物理學告訴我們的那樣,功率耗散為I2R,因此將功率從TA傳輸?shù)绞謾C(?1米電纜),HVLC比低壓大電流(LVHC)更具 “能效優勢”。而隨著Type C連接器的問世,USB-C PD將VBUS的最大電壓從5 V提高到20 V,促成了HVLC的方式。

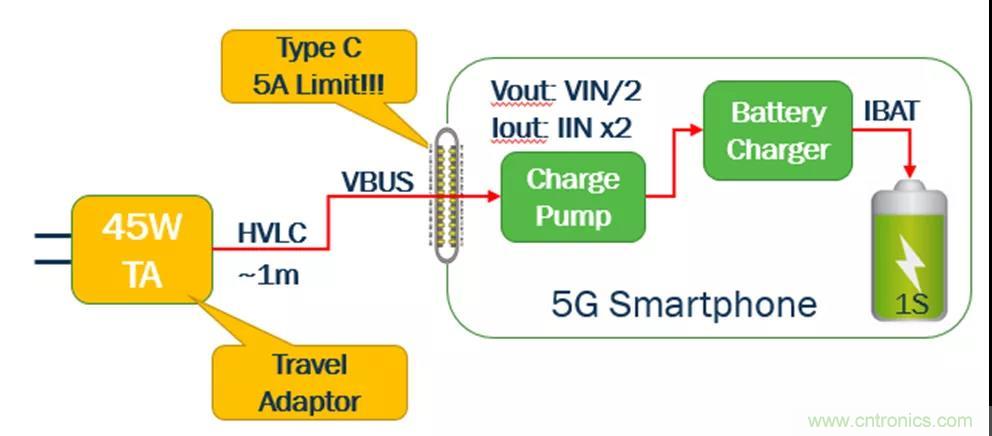

圖5:5G智能手機內部的半壓電荷泵
分析筆記本電腦PD 2.0的流量
您可能無法測量電池充電器和電池之間的實際5G智能手機的內部IBAT電流,但可使用Total Phase的PD分析器(sniffer)測量TA和5G智能手機之間的VBUS電壓和電流(IBUS)。但在執行此操作前,您可在筆記本電腦和FUSB3307 60 W評估板(EVB)Source之間分析VBUS / IBUS 的PD 2.0,如圖6所示。
在此演示設置中,筆記本電腦PD 2.0 sink和FUSB3307 EVB PD 3.0 Source之間使用一條5 A電纜。Total Phase分析器與FUSB3307 EVB和5 A電纜串聯插入。連接后,F(xiàn)USB3307 EVB以四個固定PDO和三個PPS(增強型)PDO的形式通告其source能力。筆記本電腦請求使用20 V / 3 A的固定PDO,但最多只需要1.5 A。FUSB3307接受筆記本電腦的請求,電力協議完成。在圖7中,您可看到VBUS(紅色)從5 V上升到20 V,隨著筆記本電腦啟動(從空電池開始),動態IBUS電流(藍色)上升到?1.3 A或?30 W。
圖6:筆記本電腦演示

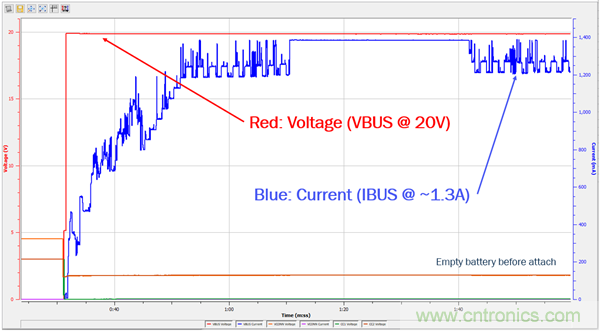

圖7:根據圖6的設計演示,筆記本電腦的VBUS及IBUS
分析5G智能手機PD 3.0 PPS的流量
從圖8和圖9來看,將筆記本電腦換成5G智能手機,source換成100 W FUSB3307 PD 3.0 PPS EVB。5G智能手機最初請求并獲得一個5 V固定PDO,但約7秒鐘后,請求并獲得一個PPS(3 V至21 V / 5 A)PDO。5G智能手機立即進入 “算法”,即每隔210毫秒,將其請求的電壓(紅色)從8 V遞增到9.28 V,以40 mV的步長遞增,同時在約7秒的時間內將電流(藍色)從2 A遞增(接收)到4 A。在整個充電過程中,5G智能手機持續與FUSB3307 source進行通信。

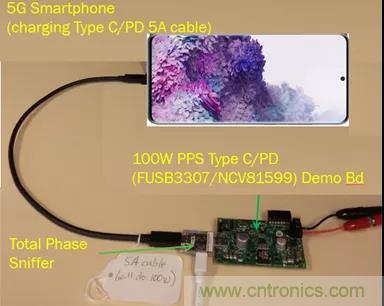

圖8:5G手機演示設置

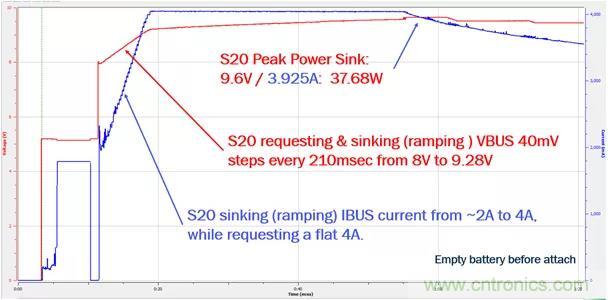

圖9:根據圖8的設計所示,5G手機的VBUS V/I
PPS電流限制(CL)警報
安全是供電(PD)的一個重要方面。在圖10中,當5G手機將請求的電源電壓(紅色)從8 V增加到9.28 V時,請求的最大工作電流為4 A,F(xiàn)USB3307 100 W source向手機發送一條“警報”信息:告知已達到4 A“電流限制”(CL)。

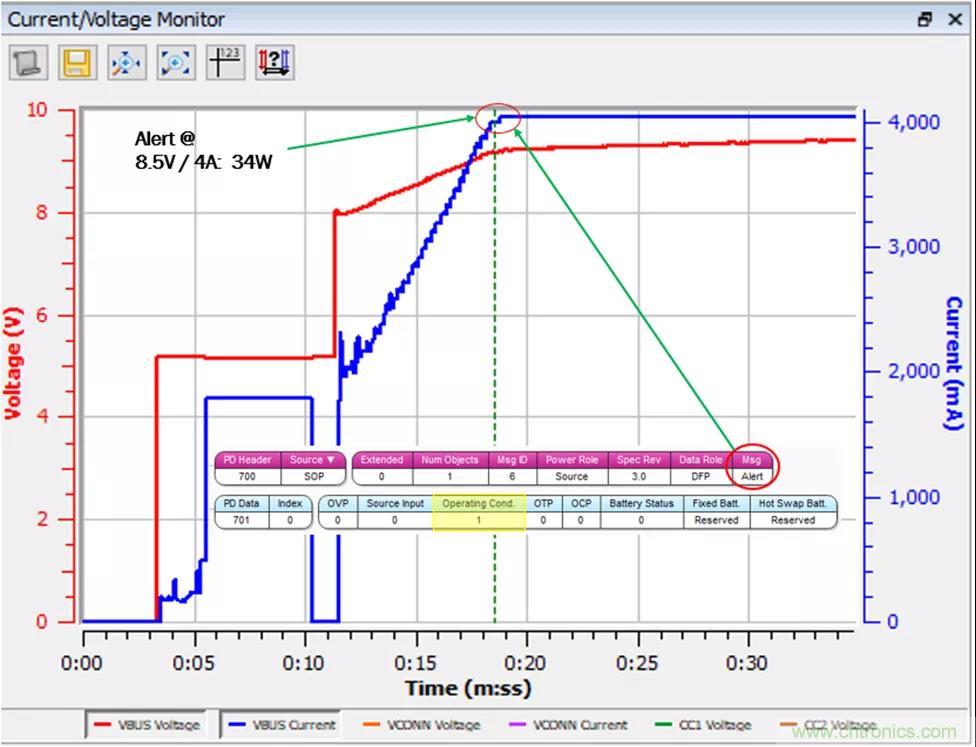

圖10:PPS電流限制警報(CL)
5G智能手機PD 3.0與筆記本電腦PD 2.0流量對比分析
筆記本電腦表現出的PD 2.0流量雖然有效,但相對簡單。在連接的第一秒內,協商并授予了20 V / 1.5 A電力協議,沒有觀察到進一步的PD流量。帶PPS的5G智能手機表現則完全不同。5G智能手機是精密算法的主控器,它不斷地與FUSB3307 source通信,指示它更改其電壓輸出,因此5G智能手機巧妙地地提高其負載電流。實際上,PPS包括一個規定,在source和sink信息傳遞之間有一個最長15秒的“保持活動”時間。因此,在PPS運行中,source和sink在CC觸點上一直保持恒定的數字通信。
5G智能手機/ FUSB3307在連接后60秒左右觀察到峰值功率為37.68 W(9.6 V / 3.925 A)。這與以1.5 C-rate給電池充電所需的估計功率相差不大,或者說在電池上充電所需的功率為32.6 W,才能實現22分鐘左右的快速TTC(0%至50% SoC)。
高效快充的“ A,B,C” ,以及PPS
5G和更大的屏幕在推動智能手機電池的增大,再加上客戶對“快充”的期待,對旅行適配器的功率要求更高,達到45 W。然而,功率耗散的增加將以熱量的形式跟隨這種功率的增加。因此,能效變得越來越關鍵,這就是PPS的作用。
如果我們檢閱圖11的通用“墻到電池”鋰離子充電框圖,目標是通過PMIC為系統供電,并通過功率路徑FET將1S電池從空充電量(?3V)充至滿電(4.35V)。無論采用哪種技術(開關、線性或旁路),如果電池充電器的輸入電壓(B)略高于其輸出電壓(C),或VBAT,則電池充電器總是會以更高能效工作。
而更復雜的是,VBAT總是一個流動目標,原因有二:
1. 電池電壓在由空到滿的充電曲線中會上升,并且
2. 電池電壓隨著異步負載的變化而升降。
為優化能效,旅行適配器的輸出電壓(A)需要由sink的MCU嚴格控制,現在MCU成為“充電算法主控器”。在通過電量計讀取VBAT和檢測電荷泵VOUT之間,MCU 策略管理器(Policy Manager)可通過CC引腳以20 mV的控制精度(PPS)嚴格控制帶有PD協議消息的TA VOUT。
添加PPS后,移動設備現在可以更快、更安全、更高效地為更大的電池充電。安森美半導體的FUSB3307評估板支持5G智能手機的精密PPS充電算法。

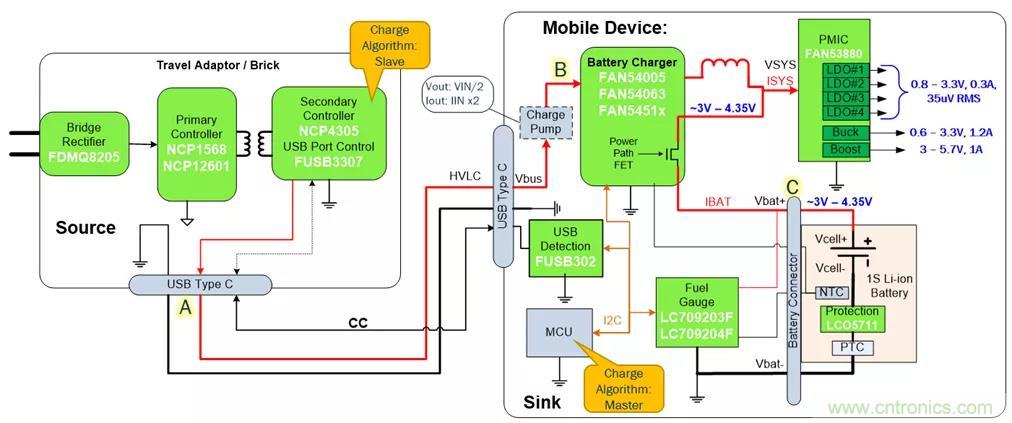

圖11:高效快充的細節說明
帶DC輸入的FUSB3307評估板(EVB)
FUSB3307 EVB接受4.5 V至32 V的DC輸入,并提供5 V 至20 V 的USB PD輸出,符合PD 2.0和PD 3.0規范,包括可編程電源(PPS)。FUSB3307是基于狀態機的PD控制器和Type C端口控制器。因此,不需要MCU或固件開發。沒有固件也意味著防篡改,這在醫療應用中是有利的。只需將其焊入,它就可自主運行。FUSB3307狀態機包括PD Policy Manager,并用FUSB3307 CATH輸出引腳驅動Comp輸入來控制安森美半導體的NCV81599降壓升壓。FUSB3307還自主控制VBUS FET。

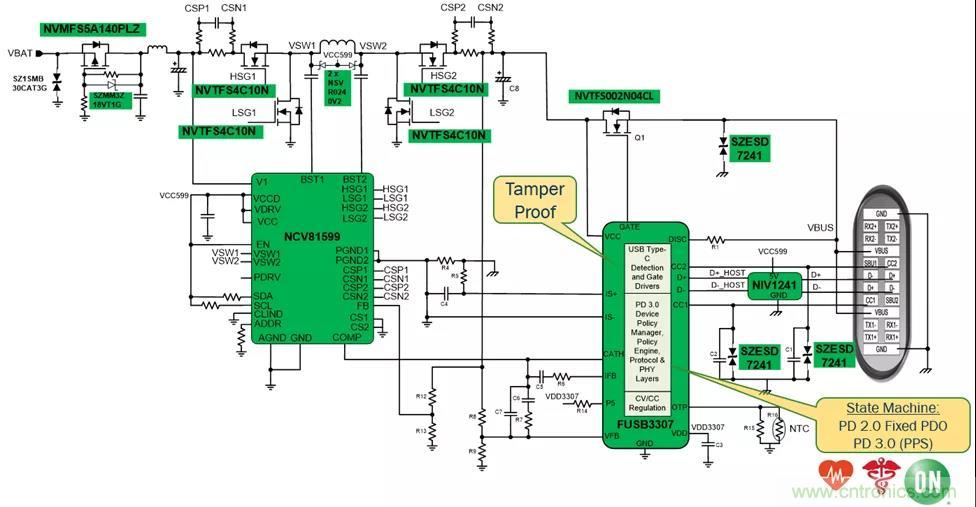

圖12:帶DC輸入的FUSB3307評估板(EVB)
帶AC輸入的FUSB3307評估板(EVB)
另外,F(xiàn)USB3307可用作帶有AC輸入的PD 3.0 source。FUSB3307是基于狀態機的USB-C PD 3.0端口控制器,通過FODM8801BV光耦合器,用CATH輸出控制NCP1568 FB輸入來調節VBUS(5 V至20 V)。同樣,F(xiàn)USB3307自主控制VBUS FET。
總結
PPS具備一切:功率、安全和高能效
USB-C / PD 3.0的極精細的V / I步進,高達100 W(20 V / 5 A)可編程電源(PPS),可實現更高能效,用于5G智能手機快充(0至50% SoC約22分鐘)。PPS還實現 “從墻到電池”的控制回路架構,其中USB-C / PD sink通過Type C連接器的CC觸點上的雙向單線協議,采用智能從屬旅行適配器,成為精密而安全的充電算法的主控器。PPS source在恒壓(CV)模式(默認)或電流限制(CL)模式下工作,并在更改模式時用警報信息通知sink。5G智能手機采用PPS的事實清楚地表明,PPS是首選,并將持續。
