基于GaN的高電子遷移率晶體管（HEMT）是一種新技術，可用作D類設計中的開關器件，并可提供更高的效率和音頻質量。



滿足D類放大器的需求



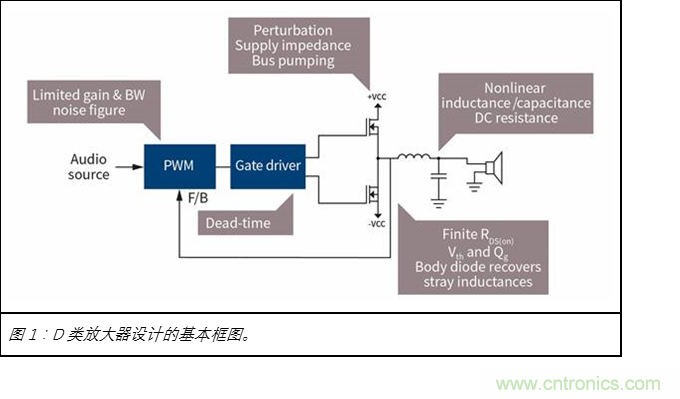

為了能夠接近D類放大器理論上的高性能，開關器件需要具備低導通電阻，以最大程度地降低I2R損耗。GaN器件具有比Si MOSFET低得多的導通電阻，并且可以通過較小的芯片面積實現。反過來，這種小芯片封裝也可以幫助設計師將更多緊湊型放大器推向市場。



開關損耗是另一個需要充分考慮的因素。在中、高功率輸出時，D類放大器的性能非常出眾。但是，由于功率器件中的損耗，功率輸出最低時的效率也最低。



為了克服這一挑戰，一些D類放大器采用兩種工作模式。在播放低音量音頻時，這種多級技術限制了功率器件可以切換到的輸出電壓。一旦輸出音量達到設定的閾值，開關的輸出電壓軌就會增大，從而可提供完整的電壓擺幅。為了進一步降低開關損耗的影響，在低輸出量時可以使用零電壓開關（ZVS）技術，而在高功率水平時改為硬開關。



當使用Si MOSFET實施時，由于功率器件關斷和導通時輸出的非零電壓，硬開關模式會導致體二極管中產生電荷累積。之后，積累的反向恢復電荷（Qrr）需要放電，這其中需要的時間在PWM控制實施過程中應該考慮。而如果采用GaN進行設計，則沒有這個問題，因?yàn)檫@些晶體管沒有固有的體二極管，因此也就沒有Qrr，這樣可以實現更高的總體效率、改進的失真系數以及更清晰的開關波形。



放大器在零電壓開關模式下工作時，由于輸出的轉變是通過電感電流換向來實現，可有效消除開關中的開關損耗和由此產生的功率損失。然而，與所有半橋設計一樣，需要考慮直通（shoot-through）問題，即高側和低側開關同時導通的現象。通常可以插入一個稱為消隱時間（blanking time）的短延遲，以確保其中一個開關在導通之前另一個開關完全關斷。需要注意的是，該延遲會影響 PWM 信號，導致音頻輸出失真，因此設計中的一個目標是盡可能縮短延遲，以維持音頻保真度。該延遲的長度取決于功率器件的輸出電容Coss。雖然GaN晶體管尚未完全消除Coss，但明顯低于Si MOSFET器件。因此，使用 GaN 時，其較短的消隱時間會導致更小的放大器失真。



盡管上面提到的改進，這種電容中儲存的能量仍有待處理，在下一個導通周期中被消耗掉。但是這些損耗的影響在較高開關頻率下尤其明顯，因此基于 GaN 的設計比 Si放大器具有更高的效率。



如何實現GaN 的優勢



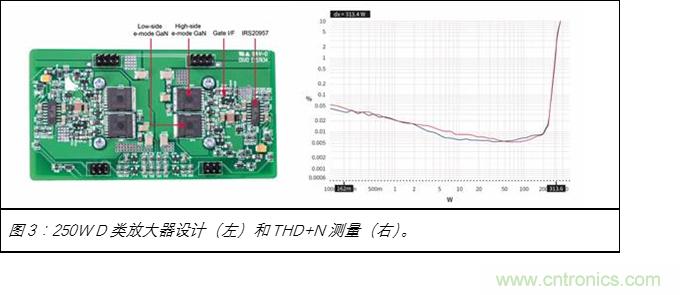

GaN HEMT 晶體管與 Si MOSFET 命名其各個端子的方式完全相同，具有柵極、漏極和源極。借助于柵極和源極之間的二維電子氣體（2DEG），它們實現了極低電阻，由于提供有電子池，因此可有效地實現短路。當不加?xùn)艠O偏壓（VGS = 0V）時，p-GaN柵極將停止導通。GaN HEMT 是雙向器件，這一點與硅器件不同。因此，如果允許漏極電壓降至源極電壓以下，則可能會產生反向電流。GaN HEMT 晶體管具有潔凈的開關波形，這也是其優勢所在，主要是沒有Si MOSFET中常見的體二極管（圖2）。這是與 PN 結相關的大量開關噪聲的原因。
