②整體鉆孔式為實心棒料鉆孔成形，套管內孔小，與測量元件緊密配合，因此，反應速度快，抗振效果好，且抗壓能力高，可達到30MPa以上。相據上述兩種工藝的優缺點，對于熱套管工藝，推薦選用整休鉆孔熱電偶或整體轉孔熱電阻。目前，國內先進的鉆孔技術采用單端深盲孔整體鉆孔工藝，整體鉆孔熱電偶套管內孔直徑僅為φ6.5mm，與國際標準的φ6mm測量元件實現完好的配合。





2、熱電偶套管和熱電阻套管形式的選擇

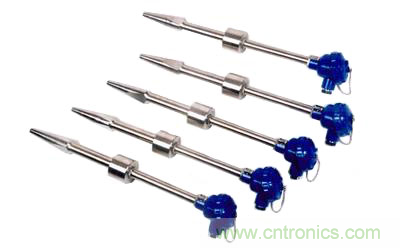

在相同長度下，錐形套管比直形套管具有更高的自然頻率，因此抗流體沖擊能力和抗振能力更強。并且因錐形套管的前端直徑比直形套管的前端直徑更細，因此保證了更快的反應速度。根據上述兩點闡述，對于套管形式，推薦選用錐形套管，且大小端直徑差不小于6mm。





3、熱電偶套管和熱電阻套管直徑的選擇

根據壓力等級的不同，套管直徑也應合理選用，如用于中低壓場合的套管直徑可選用大小端直徑中25~19mm，用于高壓場臺的套管直徑可選用大小端直徑中32~21mm等。





4、熱電偶套管和熱電阻套管安裝方式的選擇

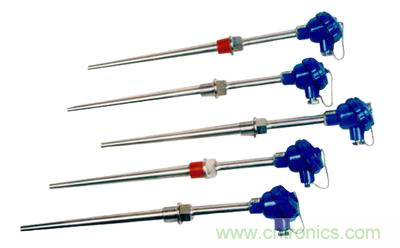

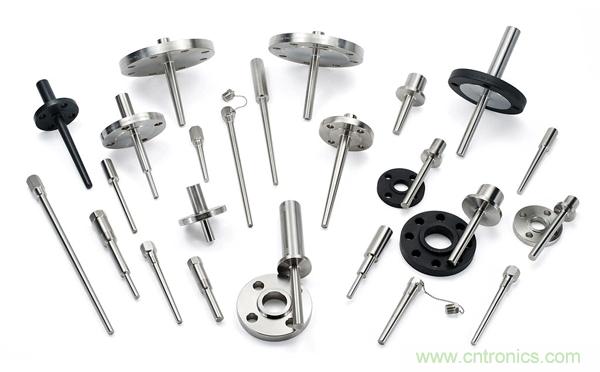

熱電偶套管和熱電阻套管的安裝方式有法蘭、螺紋和焊接三種。焊接式一般是根據現場需要而定，對于法蘭和縲紋兩種方式，推薦使用法蘭安裝，原因有以下幾點:



①對于壓力等級較高的場合，螺紋安裝不適宜，只能用法蘭安裝。

②對于腐蝕性場合，螺紋安裝易因腐蝕而無法拆卸，此時必須選擇法蘭安裝。

③在設備上使用，一股選用法蘭安裝.

④對于溫度高于230℃的場合，螺紋易發生高溫間隙變形，所以應選用法蘭安裝。

⑤綜合上述幾點，在螺紋和法蘭安裝之間，推薦熱電偶套管和熱電阻套管用法蘭安裝。
