PLC輸入端和輸出端的接線問題
發布時間:2019-11-18 責任編輯:lina
【導讀】目前,PLC在工業生產和自動化控制中是使用率非常高的集中控制設備,PLC代替了繁重的繼電器柜,交流接觸器柜等,逐漸的在生產和控制中普及使用。

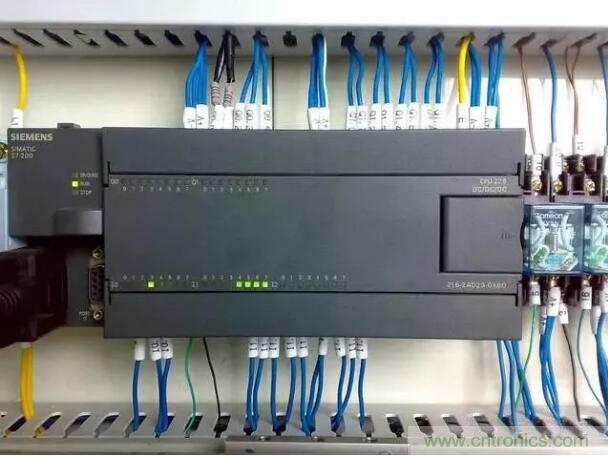

目前,PLC在工業生產和自動化控制中是使用率非常高的集中控制設備,PLC代替了繁重的繼電器柜,交流接觸器柜等,逐漸的在生產和控制中普及使用。PLC 控制系統的設計中,雖然接線工作占的比重較小,大部分工作還是PLC 的編程設計工作,但它是編程設計的基礎,只要接線正確后,才能順利地進行編程設計工作。
PLC的正確接線是PLC發揮功能的前提條件,熟練的掌握PLC輸入端口和輸出端口的接線是每一個電力作業人員所必需的。

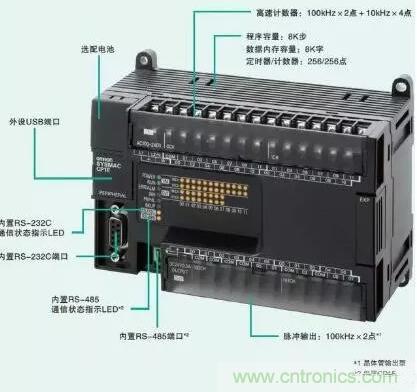

一般情況下,PLC電源輸入端接AC220V,是為了給PLC提供運行電源。PLC輸出電源端口一般為DC24V,是PLC自帶的電源輸出。PLC使用過程中,輸入端和輸出端正確的接線是非常重要,接線正確是PLC工作的前提。
下面我們重點來分析一下PLC的輸入端,輸出端常見的接線類型:
一、輸入端口常見的接線類型和對象
PLC輸入端口一般是輸入
1、開關量信號:
按鈕,行程開關,轉換開關,接近開關,撥碼開關等等。
舉個簡單的例子更加容易說清楚:

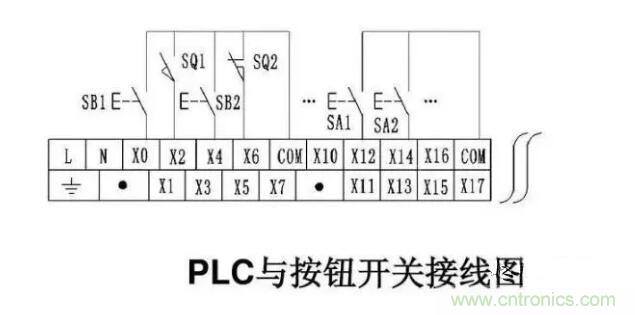

按鈕或者接近開關的接線所示:PLC開關量接線,一頭接入PLC的輸入端(X0,X1,X2等),另一頭并在一起接入PLC公共端口(COM端)。
2、模擬量信號:
一般為各種類型的傳感器,例如:壓力變送器,液位變送器,遠傳壓力表,熱電偶和熱電阻等等信號。

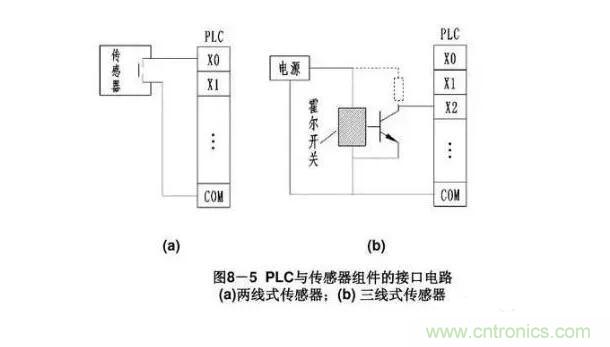

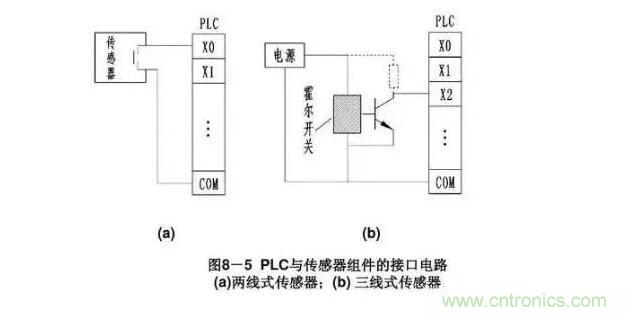

模擬量信號采集設備不同,設備線制(二線制或者三線制)不同,接線方法也會稍有不同。
如圖所示:

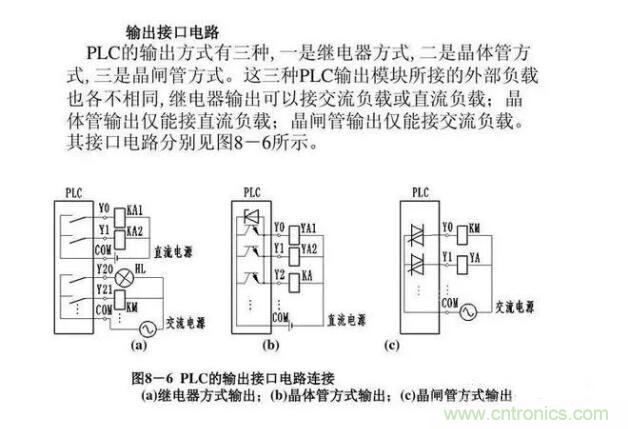

二、輸出端口接線
PLC輸出端口接線一般可以分為以下三種情況:
1、繼電器輸出
2、晶體管輸出
3、晶閘管輸出
PLC輸出方式不同,輸出負載所接的電源類型也不同。如圖所示:這是PLC輸入端和輸出端的基本接線,屬于PLC基本知識。
三、PLC接線過程中的三點常識

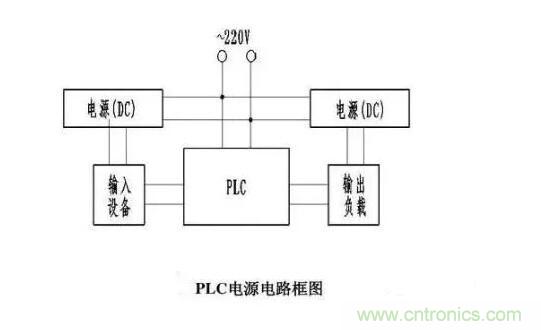

1、PLC電源電路
PLC控制系統的電源除了交流電源外,還包括PLC直流電源,一般而言,PLC交流電源可以由市電直接供應,而輸入設備(開關,傳感器等)的直流電源和輸出設備(繼電器)的直流電源等,最好采取獨立的直流電源供電。大部分的PLC自帶24V直流電源,只有當輸入設備或者輸出設備所需電流不是很大的情況下,才能使用PLC自帶直流電源。
2、PLC輸入口和輸出口的電流定額
PLC自帶的輸入口電源一般為DC24v,輸入口每一個點的電流定額在5mA-7mA之間,這個電流是輸入口短接時產生的最大電流,當輸入口有一定的負載時,其流過的電流會相應減少。PLC輸入信號傳遞所需的最小電流一般為2mA,為了保證最小的有效信號輸入電流,輸入端口所接設備的總阻抗一般要小于2K歐。
也就是說當輸入端口的傳感器功率較大時候,需要接單獨的外部電源。
3、PLC輸出端口一般所能通過的最大電流隨PLC機型的不同而不同,大部分在1A~2A之間,當負載的電流大于PLC的端口額定電流的最大值時,一般需要增加中間繼電器才能連接外部接觸器或者是其他設備。
PLC正確接線是PLC有效運行的前提,也是PLC的基本技能,熟練的掌握PLC的接線常識是十分有必要的。
