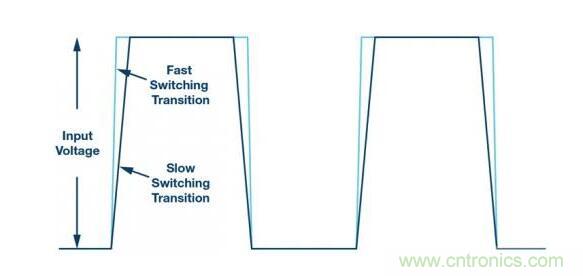

圖1.對開關模式電源進行開關轉換，在開關節點處施加輸入電壓。



圖1顯示了快速和慢速開關轉換。快速開關轉換會給鄰近電路段產生更強的干擾耦合。存在電壓突變的PCB走線可與具有高阻抗的鄰近走線產生容性耦合。存在電流突變的 PCB 走線可與鄰近走線產生電感耦合。通過減慢開關轉換，可將這些影響降至最低。圖 2 顯示了一種經驗證適用于異步開關調節器的技術。此處，兩個開關中的一個使用了肖特基二極管。將電阻與自舉電容 CBOOT（提供高端邊 n 溝道 MOSFET 的柵極電壓）串聯，可減慢開關的開關轉換。當無法直接調整功率 MOSFET 的柵極信號線時，此技巧可用于集成開關調節器。如果將開關控制器與外部 MOSFET 配合使用，也可將電阻插入柵極驅動走線中。電阻值通常小于 100 Ω。

　

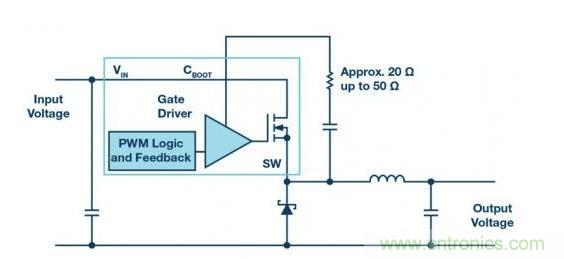

圖 2. 使用自舉電阻減慢異步降壓轉換器中的開關轉換。



但是，大多數現代開關調節器都是具有高邊和低邊有源開關的同步開關調節器。此處，在 CBOOT 路徑中使用電阻無法明顯減慢開關轉換。如果此處還是使用與 CBOOT 并串聯的電阻（如圖 3 所示），則也將減慢高邊開關的開關轉換。但是，這可能導致低邊開關沒有完全關閉。因此，高端邊開關和低邊開關可能同時瞬間打開。這將導致輸入電壓到接地之間出現破壞性短路。這一點尤為關鍵，因為開關轉換速度也受到工作溫度等參數和半導體制造中的可變性的影響。因此，即使是在實驗室測試，也無法保證安全操作。要減慢具有集成開關的同步開關調節器的開關轉換，應使用可通過內部電路直接設置開關轉換速度的同步開關調節器。例如 ADI 公司的 ADP5014。在這些集成電路中，可在內部確保：在減慢開關轉換時，兩個開關不同時導通，因此也不會發生短路，并且在 CBOOT 路徑中都沒有電阻。

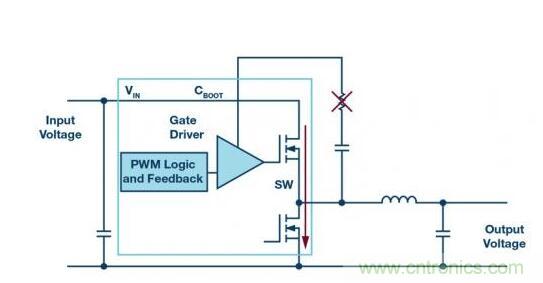

圖 3. 由于高端開關轉換減慢而可能短路的同步降壓轉換器。



關于快速開關轉換，近年來有一個非常重要的創新不容忽視。ADI 公司的 Silent Switcher 技術使快速開關邊沿的電磁輻射大幅降低，高達 40 dB（10，000 倍）。因此，可開發出具有超快邊沿且僅有最小 EMC 問題的開關模式電源。在大多數情況下，Silent Switcher 器件無需為了減少 EMI 而降低開關轉換速度。通過 Silent Switcher 技術，在很大程度上消除了在最大轉換效率和最小電磁干擾之間進行權衡的難題。
