什么是光連接器?

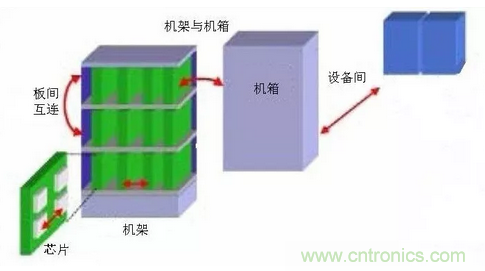

光連接器(或稱光纖連接器)是實現光纖之間連接和分離的無源器件,用于設備間、機架與機箱、機箱內、板間等連接部位的光信號傳輸。


光纖連接器有哪些種類呢?

光纖連接器的分類方法很多,有按形狀分的,有按使用部位分的,也有按工作原理分的,不一而足。

光連接器的分類

按插芯類型分

可分為陶瓷插芯、MT型插芯光纖連接器等。

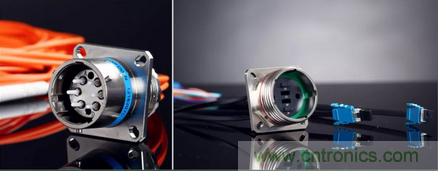

左:陶瓷插芯型光纖連接器      右:MT型光纖連接器

按工作原理分

可分為接觸式光纖連接器、非接觸式光纖連接器等。

傳統的光纖連接器均為接觸式光纖連接器,其工作原理如下圖所示,通過高精度的插針套管實現光纖的精準對接(MT型插芯是通過兩對高精度導銷導孔實現),通過兩端的彈力實現兩端端面的緊密連接,從而實現光路的可靠連接。

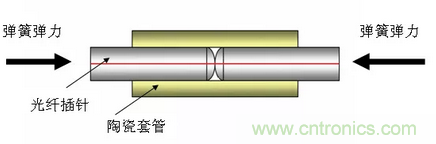

接觸式光纖連接原理圖

非接觸式光纖連接器(以擴束光纖連接器為例)的工作原理如下圖所示,光纖出射的光經透鏡擴展光斑后,以近似平行的高斯光束出射,然后進入另一個透鏡并耦合進光纖中,實現光斑面積成百上千倍的增加以及非接觸的連接,可極大地提高光纖連接器在臟污、振動等惡劣環境下連接的可靠性。

擴束光纖連接工作原理圖

按形狀分

可分為圓形光纖連接器和矩形光纖連接器。

按連接形式分

可分為螺紋連接器、卡口連接器、推拉連接器等。

按使用部位分

可分為室內光纖連接器、室外光纖連接器、板間光纖連接器等。

以上就是光連接器的概念和主要類型。
