什么是射頻連接器

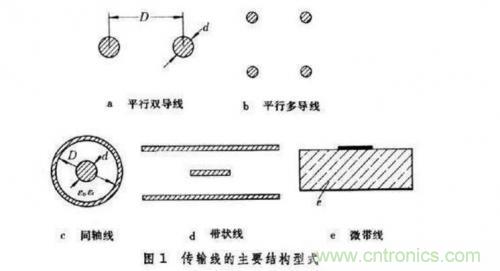

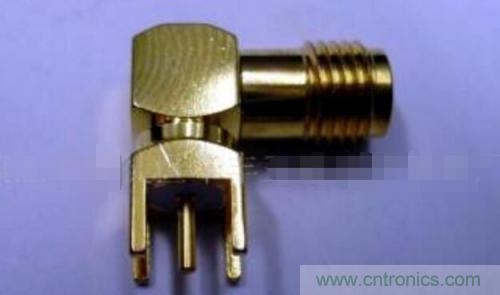

射頻連接器定義為：通常裝接在電纜或設備上，供傳輸線系統電連接的可分離元件。從該定義可以看出，它具有“可分離元件”這一連接器的共同特征。“傳輸線系統”指微波傳輸系統，常見的傳輸線結構形式如下圖所示：

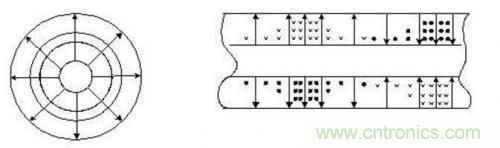

以常用的同軸線為例，同軸線的主模為TEM波，場分布見下圖：
其傳輸?shù)碾姶挪?，是由同相且互相垂直的電場與磁場在空間中衍生發射的震蕩粒子波，是以波動的形式傳播的電磁場，具有波粒二象性。
電磁波是由同相振蕩且互相垂直的電場與磁場在空間中以波的形式移動，電磁波的電場方向，磁場方向，傳播方向三者互相垂直，電磁波沒有縱向分量，是橫向電磁波。
射頻連接器分類及用途說明

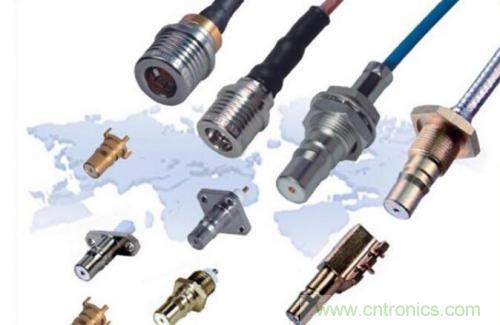

射頻連接器主要分為射頻同軸連接器、射頻三同軸連接器和雙芯對稱射頻連接器三大類。主要用途如下：
1、射頻同軸連接器：主要用來傳輸橫向電磁波（TEM波）；
2、射頻三同軸連接器：主要用于對屏蔽效率有更高要求的場合，傳輸橫向電磁波（TEM波）或傳輸脈沖波；
3、雙芯對稱射頻連接器：主要用來傳輸速率不太高的數字信號。
1）射頻同軸連接器的主要性能參數包括特性阻抗、使用頻率、回波損耗、插入損耗、隔離度、射頻泄露、相位一致性、三階互調等。
2）射頻同軸連接器常用材料及鍍層
射頻連接器主要由外導體、內導體和絕緣支撐介質等零部件組成，其常用材料如下：
★外導體：不銹鋼鈍化、銅合金鍍金、銅合金鍍鎳、銅合金鍍?nèi)辖鸬龋?/div>
★內導體：銅合金鍍金、銅合金鍍銀等；
★絕緣支撐介質：PTFE、PEI、LCP等。
射頻連接器主要規格
阻抗：幾乎所有的射頻連接器和電纜被標準化為50Ω的阻抗。唯一的例外普遍是75Ω系統通常用于有線電視安裝。它也是重要的射頻同軸電纜連接器具有相匹配的電纜的特性阻抗。如果不是這樣，一個不連續性被引入和損失可能導致。
VSWR（電壓駐波比）：在理想情況下應該是團結，良好的設計和實施能保持VSWR低于1.2在感興趣的范圍內。
頻率范圍：現在大多數射頻工作是在1至10GHz的范圍，因此，連接器必須在這個區域的低損失。對于10GHz以上的情況下-有很多工作，現在在10至40GHz范圍內的事情的-有其中選擇較新的連接器。他們是昂貴的，因為是電纜本身。
插入損耗：這是在感興趣的頻率范圍內的連接器損耗。損失通常在0.1和0.3分貝。定如何臨界每瓦（或分數瓦）是在大多數設計中，即使是這樣的小的損失，必須最小化，計入鏈路損耗預算。它在低噪聲前端，當信號強度和信噪比低尤為重要。
運轉周期：有多少連接/斷開周期可以連接承受，仍然符合其規格？這通常是在500或1000個循環。螺紋連接器，供應商指定的緊固力矩是在維持性能和可靠性的重要因素。
功率：電源處理由兩個電阻損耗（加熱）和絕緣擊穿確定。雖然甚至幾十年的設計主要是前處理幾十瓦多，今天的設計界側重于低功耗設備，如手機，微微蜂窩和毫微微蜂窩基站，視頻接口，RF和小玩意。這些是在副1W范圍，所以連接器可以小得多并且其額定功率是更小的約束。

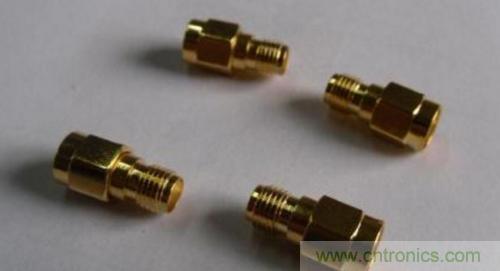

射頻同軸連接器的特點
1、規格品種多：國際通用系列20多個，品種規格更多。
2、產品可靠性，失效模式與失效機理復雜。
3、靠機械結構保證電氣特性，屬機電一體化產品，與其它低頻類連接器有本質的區別。
4、零件加工主要是車削機加工，裝配手工作業多，難以進行自動化裝配。
5、產品更新?lián)Q代慢。
射頻同軸連接器的應用
1、通信、通訊及網絡；
2、交通監測系統；
3、醫療機械；
4、儀器儀表的連接
由于射頻同軸連接器的特點，它不僅廣泛應用于汽車、信息通訊、通訊廣播、通訊網絡、儀器測試、醫療、航天、交通運輸、天線，還應用于安全系統、民用航空、微波元件、射頻微波開關、電子消費品、國防軍事等等場合和設備之中。射頻同軸連接器的主要技術特性分為兩大類：一是電氣參數，一是機械參數。
射頻同軸連接器選擇
1、接口機構型式
連接器的連接機構不只是提供方便快速的連接或分離同軸傳輸線，關鍵是提供穩定的電性能和環境保護裝置，當使用場合中沒足夠這空間來旋轉連接螺母時，應選擇非扭轉型連接機構。
2、電氣性能方面
特性阻抗、耐電壓及最高工作效率。
3、端接方式
連接器可用于射頻同軸電纜，印制線路板，機框抽屜式功能組件及其連接界面。使用前必須熟悉所選產品的性能，嚴格按照規定條件使用，超負荷使用很有可能會導致同軸連接器失效，裝接電纜連接器時需特別注意，應按供應商提供的組裝說明并正確使用合適的裝接工具進行操作。
