串行通信口初始化

1、計算機串行通信口初始化

vb的mscomm控件通過串行端口傳送和接收數據。因此，可通過對visual basic的mscomm控件的相關屬性的設置來對串口進行初始化。

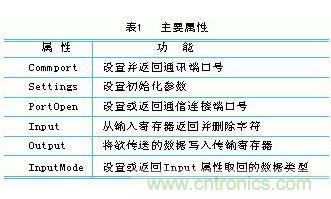

mscomm控件的主要屬性如表1

2、plc串行通信口初始化

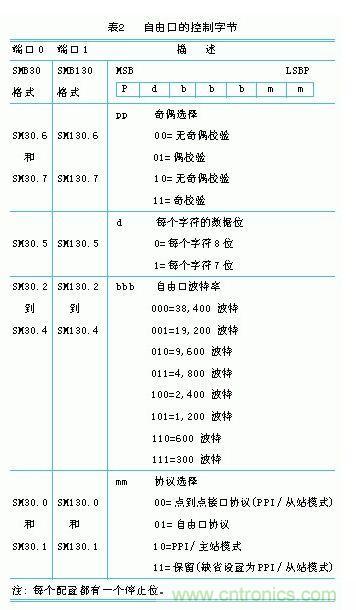

西門子s7-200可以采用用戶定義通信協議（自由口）模式實現計算機與plc、plc與plc的通信。自由口通信是通過用戶程序控制s7-200 cpu串行通信口的操作模式。利用自由口模式可實現用戶定義通信協議連接多種智能設備。s7-200 cpu自由口的控制字節描述如表2.

[page]

串行通訊協議

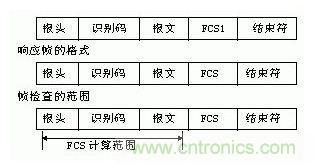

計算機與plc通訊時，一般由計算機發命令給plc，啟動通信，plc收到命令后自動發回應答。下面給出了命令幀、應答幀以及幀檢查的結構。

圖1：結構圖

fcs（frame checksum）表示報頭開始到報文結束間所有數據執行邏輯加操作所得的結果。

它由兩位ascii碼字符組成，每次plc接收到計算機發送過來的一幀數據，即計算其校驗和，結果記為fcs2，將fcs2與幀中所包含的fcs1比較，可檢查該幀是否有數據錯誤。如果有數據錯誤，plc立即發送錯誤信息給計算機，利用這一機制，有效防止了數據傳輸錯誤。

實時數據傳輸處理

因?yàn)楦鞣N原因，使得系統參數發生了變化，因此，監控系統必須具備實時性要求，也就是說，只要設備狀態一改變，監控系統就將信息采集并傳送到計算機，以便監控人員及時了解現場，對現場情況作出判斷、進行相應的操作。實時性包括計算機與plc實時通信以及plc實時監控所聯設備狀態兩方面內容。

1、計算機實時數據處理

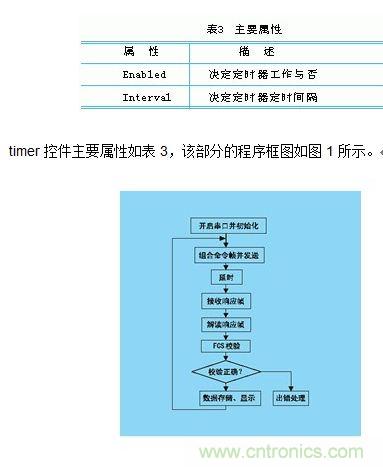

該部分由vb的timer控件完成。通過引發timer事件（timer事件是vb模擬實時計時器的事件），timer控件可以定時執行規定的操作，使得plc所連接的設備狀態信息及時傳送到計算機。

2、plc實時數據處理

由于s7-200系列plc在自由口模式下，通信協議完全由梯形圖程序控制。s7-200cpu連續掃描用戶程序、執行用戶任務。plc在程序執行過程中，基于穩定、快速、靈活等方面考慮，cpu每個掃描周期都通過輸入輸出映像寄存器來執行實際輸入輸出操作，即讀實際輸入點值到映像寄存器、寫映像寄存器值到實際輸出點。由于在中斷中不能順利進行數據讀寫操作，因此，可通過編程，利用plc循環掃描執行程序的特點，使得在程序掃描期間實現數據存儲區與輸入輸出映像寄存器區交換數據，也就是說，計算機只要通過與數據存儲區實時完成通信就可達到實時監控實際輸入輸出點的效果。
