FCI無極性板對板連接器,可在+90°和-60°之間任意旋轉

發布時間:2013-04-10 來源:電子元件技術網 責任編輯:hedyxing

【導讀】近日,F(xiàn)CI宣布開發出一種無極性的板對板連接器,可以在+90°和-60°角度之間任意進行旋轉,該連接器具有自我適配性,也可以放置在PCB上的任何位置,這進一步拓展了設計選擇方案。

FCI是一家高速I / O電纜組件和連接器系統的領先制造商,已經開發出一種無極性的板對板連接器,可旋轉至+90°和-60°之間的任何角度。

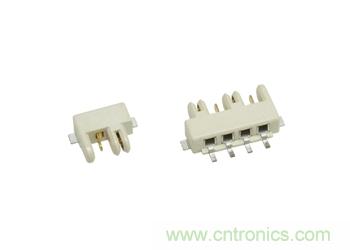

FCI無極性板對板連接器,可在+90°和-60°之間任意旋轉
FCI無極性板對板連接器,可在+90°和-60°之間任意旋轉

RotaConnect可旋轉的板對板連接器具有顯著的設計靈活性,因為該款連接器能提供垂直、共面或角型互連解決方案。無極性板對板連接器具有自我適配性,也可以放置在PCB上的任何位置,這進一步拓展了設計選擇方案。

RotaConnect連接器采用雙光束彈簧觸點設計,可提供高性能和可靠性。 外殼固定采用無源鎖存器設計,因而可旋轉的板對板連接器的外殼能保護引腳和防止錯誤配接。提供可選側支架來增加PCB保持力,以及可選釘來進行定位。連接器支持多個配接和斷開接合方向,并在Y和Z軸方向提供浮動誤差。

“RotaConnect具有獨特的插頭接觸設計,含有一個硬幣樣的孔,可150度旋轉,為要求苛刻的應用提供所需的配接和連接角度,” RotaConnect的連接器高級經理(產品管理) Verghese Johan說, “此外,我們可旋轉的板對板SMT連接器在回流焊接時不會漂浮,使其成為我們客戶的一個更強有力的選擇方案”。

RotaConnect連接器是控制電路板、傳感器、制動器、LED硬燈條和汽車電子產品的理想選擇。

這些高功率板對板連接器具有3.00毫米間距,提供2至14位(增量為2)。 RotaConnect額定功率高達5A,工作電壓125V AC,溫度范圍-40°C至+125°C。
