解讀SATA的升級路線及最新規范

發布時間:2013-01-14 責任編輯:hedyxing

【導讀】SATA是一種基于行業標準的串行硬件驅動器接口,由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盤接口規范,現在已升級至SATA3.0,那么SATA是怎樣的發展路線,未來的SATA設備將是什么樣?如果整理一下SATA的發展路線,也許能從中找到一些線索。

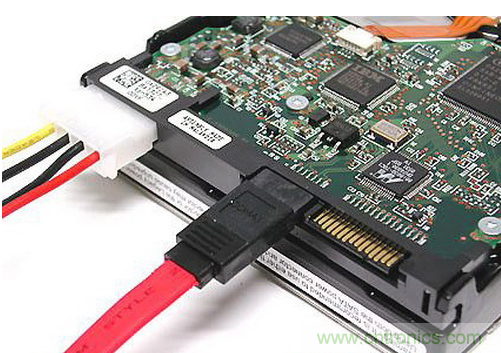

SATA硬盤接口
SATA硬盤接口


昨天SATA-IO(串行ATA國際組織)發布了一條新聞,SATA標準接口的批準程序已經開始。這就意味著,不久之后SATA傳輸規范將有新的升級,預計最早在今年下半年就可能迎來新的規范。那么SATA是怎樣的發展路線,未來的SATA設備將是什么樣,這次變革究竟會用戶帶來哪些便利?如果整理一下SATA的發展路線,也許能從中找到一些線索。

SATA:并行與串行之爭

在2001年的時候,一種名叫ATA100的規范被ANSI(American National Standards Institute:美國國家標準學會)認證,讓對存儲有需求的用戶興奮不已。因?yàn)榇饲皵?shù)據線的傳輸速度只有66MB/s,而一部分硬盤的內部傳輸速度已經快接近極限,這樣一旦遇到RAID等,外部傳輸速度就成為瓶頸。在后來,ATA接口的速度更是提升到了133MB/s的理論值,以進一步滿足用戶需要。

但是這種基于并行總線的傳輸技術發展已經到了極限,在ATA133之后并沒有更高規格的規范推出。同時也難以滿足用戶對性能和易用性的進一步需求。比如在一條線上安裝多個硬盤時要設置主從盤跳線、寬大的數據線不利于布線和系統散熱,不支持熱插拔讓系統不便于維護等等。從技術上來說,由于這種并行傳輸技術對于干擾缺乏良好的過濾機制,為了確保數據被正確傳輸,峰值傳輸電壓高達5V,這種方式已經讓傳輸標準失去了進一步提升性能的可能性。

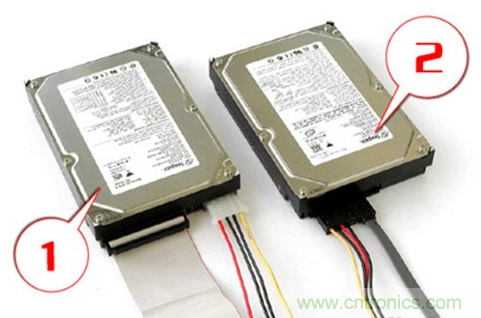

SATA與PATA之爭的本質是串行與并行之爭
圖1 SATA與PATA之爭的本質是串行與并行之爭

在ATA100通過ANSI認證的同時,由Intel、IBM、希捷等廠商牽頭,在2001年發布了另一種完全不同的數據傳輸規范,被稱為SATA1.0。這種傳輸技術在2000年被提出來,是一種從光纖傳輸衍生出來的串行傳輸技術,并在次年最終確立成為標準。與此前的PATA相比,數據線變得非常窄,安裝十分方便。同時每個存儲設備占用一條單獨通道,不必設置主從,并且具備了優秀的數據校驗和糾錯功能。更重要的是初始傳輸速度就達到了150MB/s,即使是相對于之后的ATA133來說,數據傳輸性能也已經大大超越了。因此SATA在傳輸標準競爭中處于絕對優勢,為以后的主流地位奠定了基礎。
[page]
SATA2:開始走向成熟

現在回頭來看,SATA的出現是一個不小的進步。與之前從ATA33到ATA133的一步步傳輸性能提升相比,PATA轉換到SATA是從并行轉向串行,并不是簡單的規范升級,而是革命。但作為全新的標準,也存在一些不完善的地方,因此隨著時間的不同,會有1.0a、1.0、1.5等等逐步完善的版本。但總體上說,使用在服務器以及企業存儲設備上的時候,會出現對熱插拔支持不好、對多任務請求支持不好、高負荷下性能降低等問題。

其實在2002年,也就是SATA1規范制定的第二年,SATA2就發布了,并且對這些存在的問題進行了大規模修復,同時還增加了很多新的技術以進一步提升性能。SATA2最廣為人知的穩定版本是SATA2.5,將所有的優秀技術搜羅進來,并且規范了SATA2標識如何正確使用。

 NCQ是讓硬盤大提速的實用技術
圖2 NCQ是讓硬盤大提速的實用技術

SATA2里面將傳輸速度從150MB/s提升到了300MB/s,并且增加了NCQ、端口選擇器、端口倍增器等技術。其中在性能提升上最引以為傲的就是NCQ技術,在某些情況下,通過優化算法對需要讀取的內容進行重新排序,將按照數據順序讀取改變?yōu)榘凑沾疟P位置順序讀取,大大提升了性能。

另外對于數據線容易成為企業級存儲設備單一故障點的問題,端口選擇器允許一個硬盤占用2個SATA接口(通道),這樣在一條線出現故障的時候切換到另一條傳輸,以確保重要業務正常運行。而端口倍增器允許一個SATA線連接兩個硬盤,提升了系統整體可以容納的存儲器數量。

更高速的SATA3已成主流

可以說SATA2是SATA接口走向成熟的一代,所有的規范都已經接近最終確定,暫時還沒有特別新的內容需要加入。目前的SATA已經升級到了3.0時代,相對于SATA2,新規范優化了NCQ的讀取機制,并且將速度提升到了600MB/s。

外部傳輸速度的升級,對于民用產品來說意義不大,因?yàn)樵趥€(gè)人用戶的機器中磁盤內部傳輸速度才是最大的瓶頸。然而在企業級存儲領域,對存儲性能的渴求是令人發指的。不但各種高性能的磁盤陣列方案云集,并且很多磁盤本身的內部傳輸速度也都相當高,更不乏萬轉級、15000轉級的硬盤廣泛使用,一些存儲設備更是早早就提供了對SSD固態硬盤的完善支持,在這種情況下,通過磁盤產品的優化組合,很容易使原本看起來充裕的外部接口瞬間變成瓶頸,因此更高速率的規范勢在必行。
[page]
SATA3:讓人疲勞的提速

SATA-IO組織最新的標準將會做怎樣的升級呢?先看一張最新的Intel服務器主板芯片組布局圖。

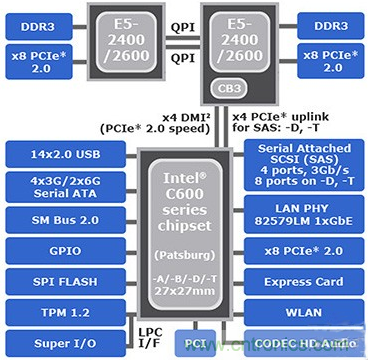

Intel最新Xeon E5平臺芯片組結構圖
圖3 Intel最新Xeon E5平臺芯片組結構圖

在這張布局圖中我們要注意的就是SATA的部分。在芯片組中,Intel為服務器提供了4個SATA2接口和2個SATA3接口,這兩種接口分別能夠提供300MB/s和600MB/s的傳輸速度。雖然目前對于單個存儲器來說,目前還很難對這種規格造成沖擊。但是各種磁盤陣列方案,尤其是SSD的引入,讓存儲設備的內部傳輸速度能夠成倍增加,即使最新的SATA3,外部傳輸速度也能很容易成為瓶頸。這讓SATA-IO感到了壓力。SATA-IO總裁Mladen Luksic去年的采訪中,談到SATA升級問題就曾經表示,雖然雖然企業級用戶所占的市場份額并不多(企業級有太多解決方案可用了),但SATA的目標是要滿足所有情況的應用。

詭異的新接口
圖4 詭異的新接口

以往無論是ATA33/66/100/133,還是SATA1/2/3(傳輸速度分別為150/300/600),其實都是在防止這種外部瓶頸出現而進行的升級。但是到了后SATA3時代該如何升級?這樣純粹提速的升級之路能走多遠?作為規范的制定者,SATA-IO組織權衡之后改變了這種單純提速的思路。一種看起來相似,但是又很“怪異”的接口出現了。
[page]
后SATA時代:升級是為了不再升級

下一代SATA升級的切入點指向了另一個同樣使用串行總線的近鄰:PCI Express。先做一下科普:在主板上可以看到各種不同長度的PCI Express接口,對應了x1,x4,x8,x16四種規格。每一個x代表一條PCI Express通道,每一條PCI Express通道帶寬是固定的,硬件制造商研發產品時,根據自己產品所需要的帶寬情況,把產品設計成需要占用幾條PCI Express通道就可以了。也就是說PCI Express的帶寬純粹是用通道數量堆積起來的。

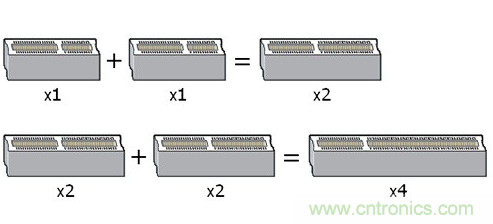

PCI Express的通道堆疊圖示
圖5 PCI Express的通道堆疊圖示

既然PCI Express可以,為什么SATA不可以?帶著這樣的思路,早在2011年下半年,一種新的理念被提了出來,叫做SATA Express。如今經過各方討論和完善,SATA Express正在逐步成型,現在正等待被SATA-IO批準使用,不出意外的話,今年年底將正式成為規范。其理念很簡單,概括來說,就是把SATA硬盤全部連接到PCI Express上去。

但是PCI Express如何與存儲設備連接呢?解決的方法是摒棄芯片組內置SATA控制器的方式,轉而將SATA控制器放到每個存儲設備上——就是讓每個SATA接口的硬盤自帶SATA控制器。這樣不論多少個設備,都會有一個自己獨占的SATA通道,外部接口速度達到600MB/s,對于單個存儲設備而言在很長一段時間內都不可能出現瓶頸。

下一步,在主板上繼續提供SATA接口,但這些SATA接口只是繼續保持SATA接口的形狀,已經不再連入主板的SATA控制器,而是直接與PCI Express通道連接。在PCI Express 2.0規格中,每個通道可以提供500MB/s帶寬,比SATA3略低。但是未來的PCI Express 3.0規格中,每個通道的帶寬將達到1GB/s,遠遠超過了SATA3規格。

即使PCI Express停留在2.0時代也沒關系,因?yàn)?00MB/s是PCI Express每個通道的帶寬,如果存儲器占用2條PCI Express通道,外部傳輸速度就達到1GB/s,如果占用4條,就達到2GB/s,……以此類推,即使存儲設備的數量特別多,只要逐步增加PCI Express通道的占用量,存儲設備外部的數據傳輸也不會出現任何瓶頸。(以Xeon E5-2600為例,每顆CPU可以提供40條PCI Express通道,雙路平臺達到80條)

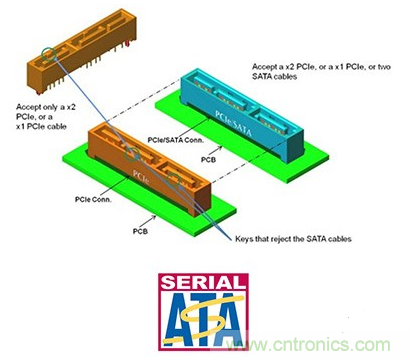

未來主板上的硬盤接口是這樣形狀
圖6 未來主板上的硬盤接口是這樣形狀

SATA-IO已經發布了全新的SATA Express接口規范,新的接口可以同時兼容現有的SATA存儲設備(連接到SATA控制器)以及未來的SATA Express存儲設備(連接到PCI Express總線)。

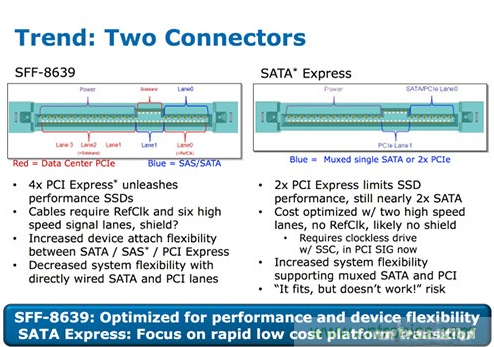

新的控制芯片幫助用戶平滑切換存儲設備
圖7 新的控制芯片幫助用戶平滑切換存儲設備

另外,根據資料顯示,一款SFF-8639的總線控制器也已經出爐,這款控制器同時支持現有的SATA設備和未來的SATA Express設備,是一種在兩種設備都存在時使用的過渡方案,可以有效幫助用戶在過渡時期切換不同規格的存儲設備。

可以看出,在一次次速度提升之后,SATA-IO最終放棄了為SATA通道進一步提速的打算,轉而憑借串行總線可以多通道連接的優勢,對主板上的閑置資源進行充分整合,以更直接更激進的方式進行提速,預計從明年開始,很長一段時間之內都看不到SATA再做任何升級了。
