產品特性：

• 高性能、低功耗
• 實地穩定接收信號
• 滿足中國國標地面數字電視接收機規范對接收解調和信道解碼的要求事項

應用領域：

• 數字電視、機頂盒，USB電視棒

羅姆集團旗下的LAPIS Semiconductor Co., Ltd.現已成功開發出最適宜對按照中國地面數字電視傳輸標準（GB 20600-2006）（DTMB）（注1）接收信號的電視機、機頂盒進行完美解調、糾錯的IC “ML7109S”。

本產品支持DTMB標準的全部共330種傳輸模式，并滿足了中國國標地面數字電視接收機規范（GB/T 26685-2011和GB/T 26686-2011）（注2）對接收解調和信道解碼的要求事項。此外，本產品即使是對標準中沒有規定的傳輸信號參數,也發揮出極為穩定和高效的接收性能。在以業界最高水平的低功耗實現如此高穩定的接收性能的同時，由于內置了解碼所必需的存儲器，也有助于實現安裝面積的小型化。

本產品樣品已經上市，預計將從2012年1月份起陸續開始量產。

目前，中國正在飛速地進行著從模擬廣播到數字廣播的轉變。在這片幅員遼闊的國土上，正在推進采用地面數字廣播、衛星廣播覆蓋城市周邊地區和偏遠鄉村的計劃，預計今后中國地面數字廣播市場增長勢頭迅猛。

一直以來，LAPIS Semiconductor Co., Ltd.發揮低功耗及高速、耐高壓等獨家技術，致力于系統IC、邏輯IC以及系統存儲器等獨具特色的IC，同時也在進行著面向日本制式的地面數字廣播ISDB-T的接收信號IC的開發。該公司充分發揮以往地面數字廣播所需事項相關的經驗，針對中國特有的具體要求，與中國當?shù)氐难芯繖C(jī)構密切合作，進行了徹底的調查，實現了短時間內的突破和飛躍。

中國地面波國家標準的主要起草人之一，清華大學楊知行教授指出：“自從2008年開始的清華大學和羅姆株式會社在中國地面波接收（DTMB Demodulator）技術合作以來，LAPIS Semiconductor Co., Ltd（羅姆株式會社的子公司）在芯片的質量，穩定性，接收靈敏度和低功耗等方面，取得了重大的成果。ML7109S是LAPIS Semiconductor Co., Ltd推出的最新產品，特別在接收靈敏度和低功耗等性能指標上已在行業中名列前茅。也可以說這是清華和羅姆長期技術合作的結晶。適用于地面波數字電視機，機頂盒，USB電視棒等數字電視接收產品。”

未來，LAPIS Semiconductor Co., Ltd.還計劃開發搭載在中國城市地區已經普及的具備有線電視解調功能的解調和解碼IC，這將為削減數字電視元器件的數量作出貢獻。此外，也在努力做好海外其他地區對地面數字廣播接收的相關開發工作。

【特點】
• 滿足中國國標地面數字電視接收機規范（GB/T 26685-2011和GB/T 26686-2011）對接收解調和信道解碼的要求事項。
支持單載波和多載波兩種方式，無論以哪種方式接收信號，都具有很高的接收性能。

•  高性能
本產品具有在任何接收環境下都能穩定接收信號的性能，尤其具有以下幾個優異的特性：

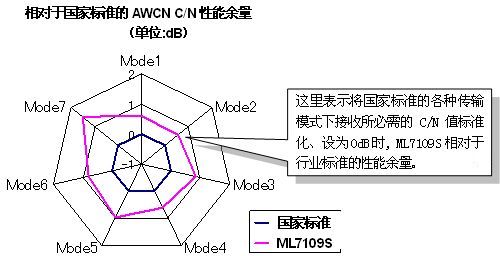

    • AWGN（加性高斯白噪聲）特性

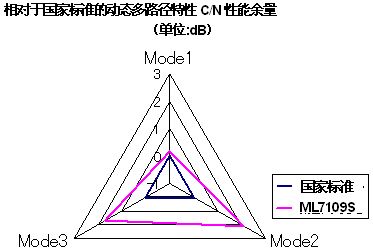

    • 動態多路徑特性

憑借高AWGN特性，有利于提高接收靈敏度，有助于改善接收信號的穩定性、擴大接收區域。雖然有關這一特性的標準要求低于規定的接收信號所需的C/N值，但我們可以確保在任何的傳輸模式下都具備余量。

動態多路徑特性就是指城市傳播環境的模式化，廣播電波受到建筑物等的反射，使實際接受環境中會獲得較多信號，即使環境出現變化波動，本特性在這樣的場所附近仍可提供穩定的接收信號。
[page]
另外，對于標準中沒有規定的Mode4～7，也具有穩定的接收信號性能。

•  在實地穩定接收信號
在中國多個地區以被稱為SFN（單頻網/Single Frequency Networ）的相同頻率通過多個
發射塔同步轉播信號，開始了提高頻譜利用效率方式的運營服務，我們選擇因此產生的接收信號困難的場點，反復地進行現場測試，不斷改進原有獨家算法，從而實現了穩定的高性能。

•  低功耗
通過全面的電路優化實現了緊湊型電路，同時，通過優化各種電路的工作頻率，利用時鐘控制技術，使接收信號時的耗電量達到了同行業最高水平，僅為270mW。由此，簡化了電視超薄化所必需的散熱處理，為成套設備的環保化作出了貢獻。

•  符合市場要求的封裝陣容
小型封裝有助于減少安裝面積：64引腳WQFN（9mm×9mm）
可適用于低成本的雙層基板：100引腳QFP（14 mm×14 mm）
這兩種封裝內都內置有解碼所需的存儲器。

•  “交鑰匙”評估套件
提供由調諧器、ML7109S、后端解碼器、程序驅動軟件組成的簡易地面數字廣播信號
接收系統，使評估簡單易行。

【銷售計劃】
產品名稱        ：ML7109S
樣品上市時間    ：已上市
樣品價格        ：600日元（不含稅）
產品批量供貨時間：2012年1月

【產品簡介/特點】
•  符合中國地面數字電視傳輸標準GB20600-2006的規定，支持全部共330種傳輸模式。
•  滿足中國國標地面數字電視接收機規范（GB/T 26685-2011和GB/T 26686-2011）中對接收解調和信道解碼的要求事項
•  內置解碼所必需的存儲器
•  外部接口：
   大動態范圍IF
   支持Standard IF、Low-IF、Zero-IF
   RF/IF Dual AGC
   具備IF AGC的可選模擬輸出
   并行/串行的MPEG-2 TS接口
   對主控器I2C總線從控制
   對調諧器的I2C總線直通功能
   GPIO
   主時鐘適用于來自外部的30.4MHz/31.12MHz晶體振蕩器信號輸入
•  耗電量
   接收信號時： 270mW
•  電源電壓 ：
   模擬和數字I/O    3.0V?3.6V（Typ. 3.3V）
   核心電壓            1.1V?1.3V（Typ. 1.2V）
•  工作溫度范圍      -20℃?+85℃
•  封裝
   64引腳WQFN（9mm×9mm、0.5間距）
   100引腳QFP（14mm×14 mm、0.5間距）
   符合無鉛RoHS（環保指令）的規定

【術語解說】
（注1）GB20600-2006 (DTMB)：中國制式地面數字廣播傳輸系統標準，規定了全部共330種傳輸模式。
（注2）中國國標地面數字電視接收機規范（GB/T 26685-2011和GB/T 26686-2011）是針對中國國家信息產業部（Ministry of Information Industry）所規定的電視信號接收器的規范。
