飛兆半導體的高端視點：

• 更長電池壽命、更響亮音頻、減小失真三者共存
• 以功率半導體和專用功能便攜半導體解決方案為基礎，開發新型產品
• FAN5400的開關模式充電器能夠提供高達94%的效率

飛兆半導體的發展趨勢：

• 讓小型揚聲器更響亮、更清晰
• 開關模式充電器將逐漸在中高端智能手機市場普及

目前，不少智能手機用戶基本都是一天一充，電池耗電已經成為手機發展的一個瓶頸。目前智能手機的電池為1200--1500mAh，是以前手機的兩倍左右。不少廠商都給自己的產品配備了高容量的電池，但大容量電池的安全隱患不容忽視。飛兆建議：廠商們想實現差異化，使產品在市場競爭中脫穎而出， 平衡音頻功率和電池壽命、提高充電速度都是很好的突破口。

飛兆近期客戶調查反饋發現：超過90%的受訪者表示音頻品質是購買手機的一個主要考慮因素。Prosper Mobile Insights最新調查顯示，智能手機和平板電腦替代某一物品的比例中，MP3播放器占34.2% ，DVD播放器占14.1% 。可見，音頻是便攜式消費類電子設備不可或缺的一個重要組成部分。

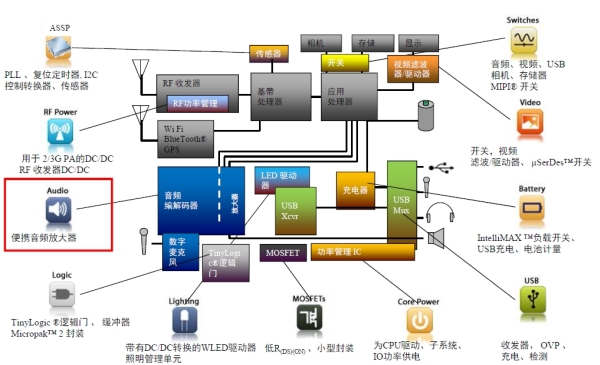

“智能手機的主要“耗電大戶”是GSM/WCDMA的RFPA、應用處理器（AP）、LED背光照明，這三塊我們在1-2年前都有整體方案。2009年飛兆收購便攜音頻公司，以功率半導體解決方案和專用功能便攜半導體解決方案兩個關鍵性半導體技術領域方面的公認業績記錄為基礎，開發具備更高的輸出功率、動態范圍壓縮、揚聲器保護功能、信噪比改善、失真控制和功率管理的新型產品，滿足便攜音頻需求。”飛兆半導體高級市場業務推廣經理李文輝詮釋飛兆在音頻領域的優勢。


飛兆半導體在手機產品領域擁有悠久歷史


“飛兆半導體正在利用其先進的工藝和封裝技術，為移動設備提供顯著的技術優勢，同時減小尺寸、降低成本和功耗，以解決音頻方案難題。”李文輝介紹，“智能手機和平板電腦制造商對音頻IC供應商提出了很高的期望：必須具有先進的音頻處理能力，高性能升壓設計，節省成本的CSP封裝以及低功耗音頻IC，才能夠同時滿足對于更清晰的音頻，更響亮的揚聲器、小占位面積以及長電池運行時間的高要求。”

那么如何讓產品中的小型揚聲器提供更響亮清晰的音頻，同時最大限度地減小對電池壽命的影響？飛兆半導體開發出帶有集成降壓轉換器的FAB1200立體聲Class-G接地參考(ground-referenced)耳機放大器，以及帶有立體聲Class-G耳機放大器和1.2W Class-D單聲道揚聲器放大器的FAB2200音頻子系統。

FAB1200的特性是帶有能夠生成負電源電壓的充電泵，可讓耳機以接地居中(ground-centered) 輸出且無需電容器，可以省去多達兩個外部電容器。器件使用一個集成式感應降壓調節器來直接連接電池，并基于輸出信號電平來調節兩個不同電平之間的供電電壓，從而降低功耗。特性能夠有效降低系統成本并延長電池使用時間，同時維持高音頻質量水平。
[page]
“Class-G與傳統AB類放大器相比，最大的優勢是其會按照不同的工作狀態切換電壓，即G類的工作電壓會按照外界輸入電壓來調整。在不同的切換過程中會產生噪音，我們可應用自身專有技術，使得SNR最低達106dB！”李文輝指出，“該器件采用16凸塊、0.4mm間距、1.56mm x 1.56mm WLCSP封裝，提供出色的音頻性能，能夠實現更響亮音質的音頻耳機，主要針對中高端的智能手機與平板電腦。”

FAB2200是結合一個無電容器立體聲Class-G耳機放大器和一個Class-D揚聲器放大器的音頻子系統。這一解決方案采用專有的集成式充電泵生成多個供電軌，以提供接地居中(ground-centered)的Class-G耳機輸出。相比Class-AB設計實施方案，新產品能夠顯著降低功耗，同時提供高電源抑制比。無濾波器Class-D放大器可以直接連接至一個揚聲器，省去兩個外部濾波器網絡，從而降低總體系統成本。該器件還具有自動增益控制(Automatic Gain Control, AGC)功能，可以限制揚聲器的最大輸出電平以保護揚聲器，防止引入失真。它還可在電池電壓下降時以動態方式限制幅度。

USB-OTG功能的FAN5400系列USB兼容鋰離子電池開關式充電器

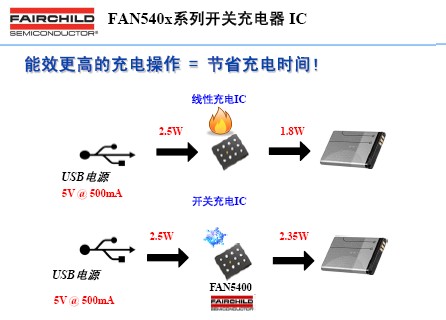

FAN5400系列電池充電器IC使用高集成度開關模式充電器，以便最大限度地縮短從USB電源為單節鋰離子(Li-Ion)電池充電的時間，并使用升壓調節器從電池為USB外設供電。由于充電電流和電池容量繼續增加，使用線性充電器通過USB端口或5V AC/DC適配器進行充電的效率變得越來越低，F(xiàn)AN5400的開關模式充電器能夠提供高達94%的效率，有助于加快充電速度并減少熱耗散。

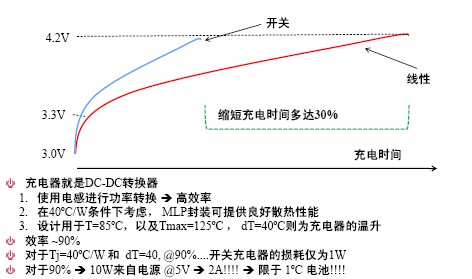

FAN5400的開關模式充電器能夠提供高達94%的效率


開關充電器充電電流
