DVI是什么？
如今帶有DVI接口的液晶顯示器十分普及，另外配備同樣接口的顯示卡也很常見，如此配合起來導致了DVI大行其道，而傳統的VGA接口由于不能和數字信號完全匹配，因此逐漸走向沒落。

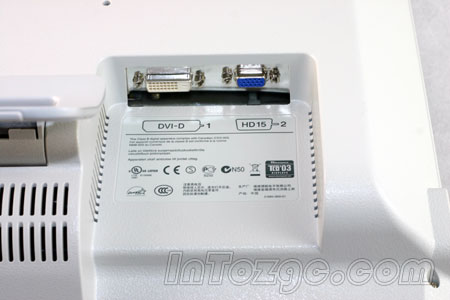

說到DVI接口，很多朋友都會想到白色的D型插座。沒錯，這就是DVI接口，但和VGA接口不同。DVI接口分為3大類5種標準，每種標準都有自己的應用范圍，如果使用中不加以區別，就會影響顯示設備的性能。
因此，作為一種常見的顯示接口標準，我們還是很有必要對DVI有所了解的！
DVI詳解
DVI全稱為DigitalVisualInterface，它是1999年由SiliconImage、Intel（英特爾）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同組成DDWG（DigitalDisplayWorkingGroup，數字顯示工作組）推出的接口標準。
它是以SiliconImage公司的PanalLink接口技術為基礎，基于TMDS（TransitionMinimizedDifferentialSignaling，最小化傳輸差分信號）電子協議作為基本電氣連接。TMDS是一種微分信號機制，可以將象素數據編碼，并通過串行連接傳遞。顯卡產生的數字信號由發送器按照TMDS協議編碼后通過TMDS通道發送給接收器，經過解碼送給數字顯示設備。

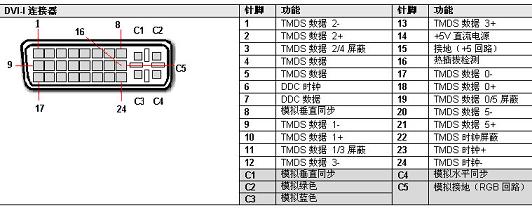

DVI接口的陣腳定義
一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源，可以內建在顯卡芯片中，也可以以附加芯片的形式出現在顯卡PCB上；而接收器則是顯示器上的一塊電路，它可以接受數字信號，將其解碼并傳遞到數字顯示電路中，通過這兩者，顯卡發出的信號成為顯示器上的圖象。
和傳統的VGA信號相比，采用DVI信號的液晶顯示器不存在相位問題，不會引起像素抖動。另外，采用DVI信號后，顯示器不會造成幾何失真，大大提高了畫面的質量。
[page]
DVI的不同標準
和VGA接口不同，DVI接口存在很多標準，使用顯示器時一定要搞明白。

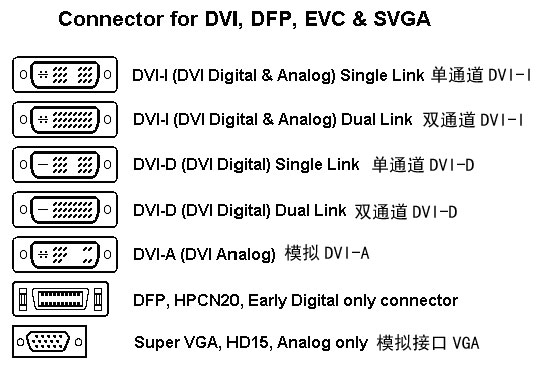

從下面的圖表中可以看到，DVI一共分為5種標準。其中DVI-D和DVI-I分為“雙通道”和“單通道”兩種類型，我們平時見到的都是單通道版的，雙通道版的成本很高，因此只有部分專業設備才具備，普通消費者很難見到。
DVI-A是一種模擬傳輸標準，晚期的大屏幕專業CRT中能看見。不過由于和VGA沒有本質區別，性能也不高，因此DVI-A事實上已經被廢棄了。至于DFP接口，這是一種已經被廢棄的早期的數字規范。
關于DVI信號的各種特性：
規格信號備注
DVI-I雙通道數字/模擬可轉換VGA
DVI-I單通道數字/模擬可轉換VGA
DVI-D雙通道數字不可轉換VGA
DVI-D單通道數字不可轉換VGA
DVI-A模擬已廢棄
DFP數字已廢棄
VGA模擬——
18針和24針有啥區別？
市場中，我們經?？梢月犚娊涗N商形容DVI線有18+1和24+1以及18+5和24+5這4種規格。
有些人說18針是簡化版，性能不如24針的好；還有人說24針中有一些是地線，其實效果和18針完全一樣。這些說法那個正確？
其實，我們上面的表格已經透露了詳細情況了。18針屬于單通道DVI，傳輸速率只有24針的一半，為165MHz。在畫面顯示上，單通道的DVI支持的分辨率和雙通道的完全一樣，但刷新率卻只有雙通道的一半左右，會造成顯示質量的下降。一般來講，單通道的DVI接口，最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz，即現有23寸寬屏顯示器和20寸普通比例顯示器的正常顯示，再高的話就會造成顯示效果的下降。
目前我們常用的液晶顯示器還維持在19寸普屏和20寸寬屏左右，真正用上大屏幕顯示器的人很少，因此18針的單通道DVI接口已經夠用了。而使用大屏液晶顯示器的話，24針的雙通道DVI是必須具備的條件。

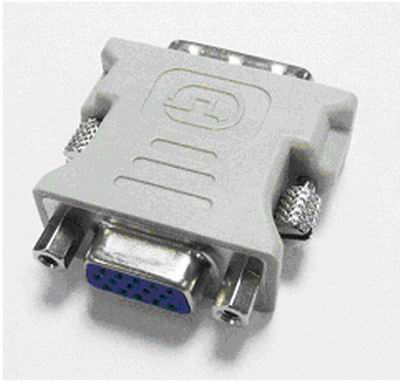

DVI-I轉換成VGA的接頭
[page]
至于18+5和24+5這種規格都屬于DVI-I,多出來得4根線用于兼容傳統VGA模擬信號。這種接口在顯示卡上用的多，顯示器基本不用，除非是970P這樣的單接口顯示器才會考慮采用。
來自顯示卡的憂患
這下您明白了嗎？如果您的顯示器低于23寸寬屏或20寸普屏的話，使用18針DVI完全沒有問題，用24針的當然可以，但有些浪費了。另外，如果想用大屏幕顯示器的話，一款具備雙通道輸出的顯示卡也非常重要。因此現在多數顯示卡的DVI接口都是單通道的，性能達不到要求。
不過，小編介紹的只是理論數字，實際上現在顯示卡在很多情況下，DVI不能達到應有的性能指標。

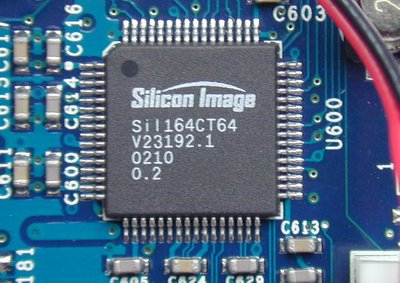

外置的TMDS芯片，現在這個芯片多集成在顯示核心中
以前，具備DVI的顯示卡采用外置TMDS的方案，雖然成本高，但使用效果好。而現在的顯示核心均集成了TMDS，雖然表面上看成本降低，性能提升，但實際上顯卡的偷工減料問題十分嚴重，周邊電路節省的一塌糊涂，輸出性能根本達不到要求。
小編在評測顯示器的時候，經常發現某些顯示卡輸出1600*1200或者1920*1080分辨率時刷新率上不去，更換顯示卡后才解決問題。事后分析是顯示卡做工太差，信號有問題，顯示器當然不能正常顯示。

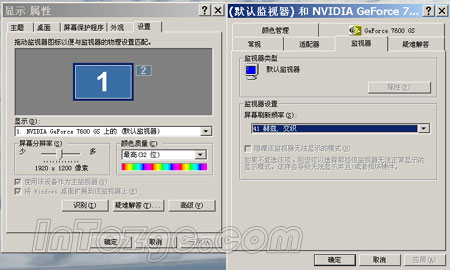

這款顯示卡就不能滿足1920*1200下刷新率為60HZ的要求
因此，我們有理由懷疑現在的部分低檔卡在輸出極限分辨率時會出現問題，因此建議那些配備好顯示器的朋友購買正規的名牌產品，不要貪圖便宜購買劣貨。
至于采用的線纜，我們認為采用顯示器附帶的就完全可以滿足要求了，無需另外購買。尤其是那些采用小屏顯示器的朋友，就更不必更換了。專業顯示器通常附帶性能良好的線纜，也無需更換。
